        Helezon dişli setleri sağ yönlü aks mesafesi 80 mm

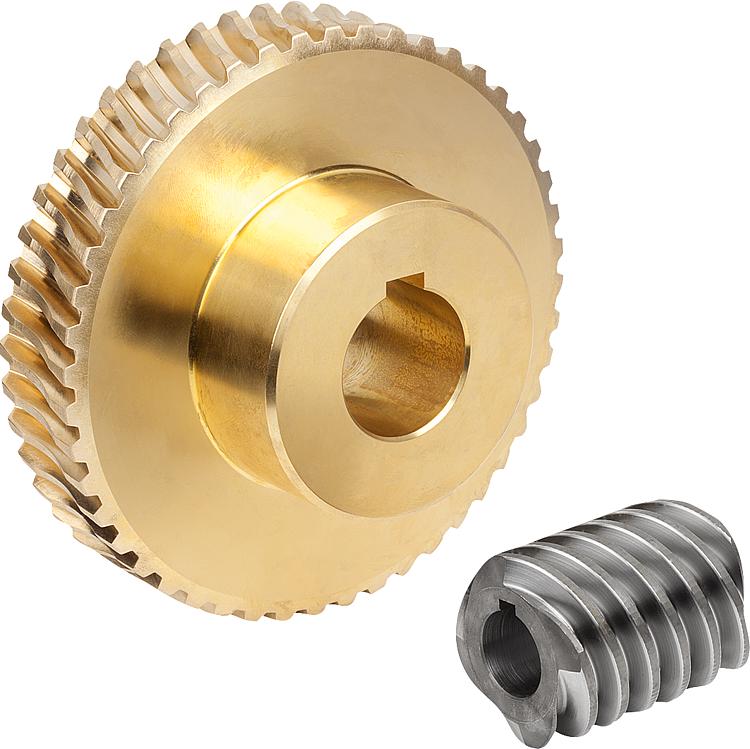

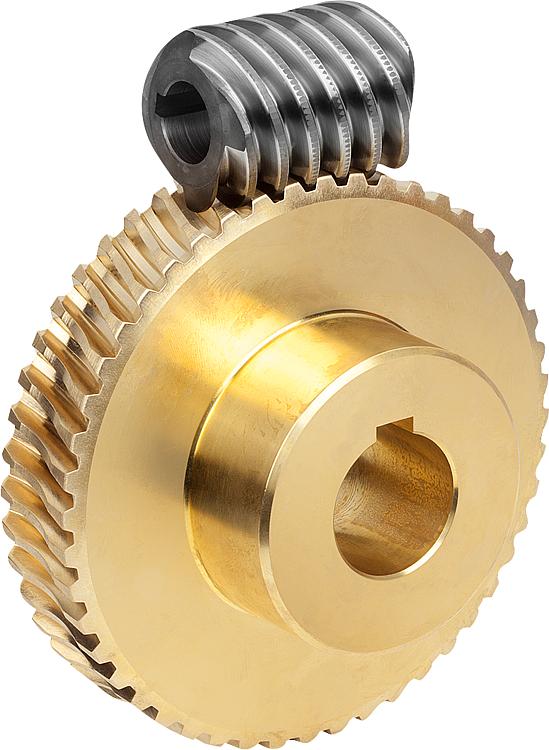

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Çelik helezon.
Helezon dişli CuZn37Mn3Al2PbSi-S40.Model:Sağa doğru çıkan helezon, sertleştirilmiş HV 620 – 700, kenarlar ve delik taşlanmış.Sipariş bilgisi:Çarklar/helezonlar, sadece aynı aks mesafesi ve aynı aktarım oranı söz konusu olduğunda helezon dişli setinde kombine edilebilir.Bilgi:Helezon dişli seti, helezondan ve helezon dişlisinden oluşur. 90° aks açısına sahip helezon dişli kutularının üretilmesinde kullanılmaktadır. Helezon dişli kutuları ile, tek bir kademede yavaş hıza geçiş yapan büyük aktarımlar gerçekleştirilebilmektedir.

Dişlinin kenarı K biçimindedir. Tutma açısı 15°'dir. Helezon dişli setleri hazır delinmiş şekilde teslim edilir.

Belirtilen T2 tahrik çıkış torkları, helezon dişlide izin verilen tahrik çıkış torklarıdır. Bu değerler, helezonda 2800 dev/dak giriş devir sayısı için geçerlidir.

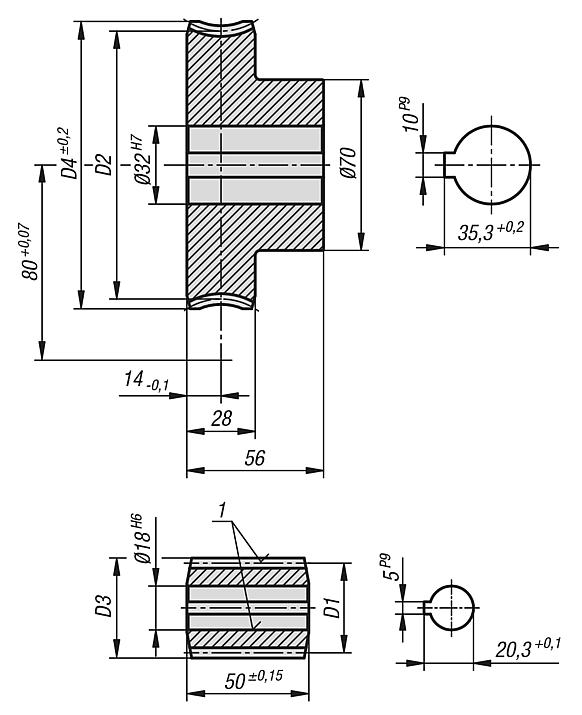

Helezon dişli setleri, yüksek devir sayılarında ve yüksek torklarda sürekli işletim için uygundur.Çizim bilgisi:

1) taşlanmış

Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 22500 Helezon dişli setleri sağ yönlü aks mesafesi 80 mm

743 kB

Helezon dişli setleri için teknik bilgi

300 kB

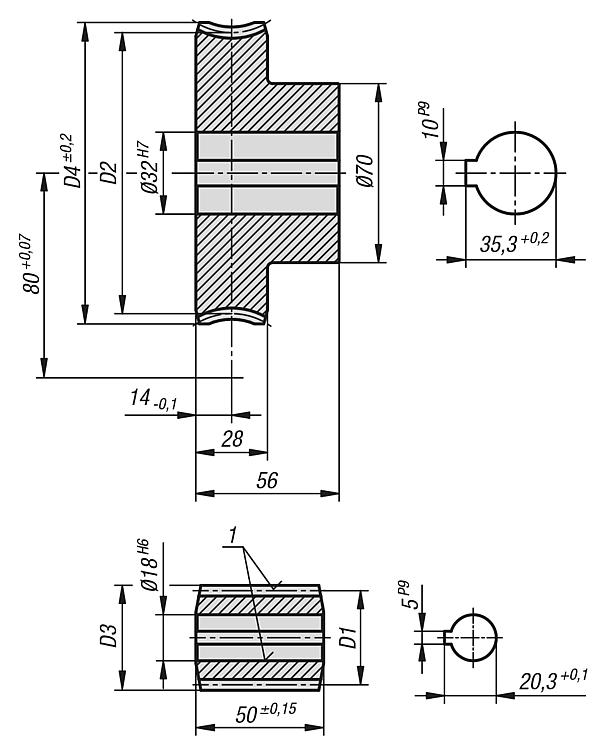

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Adı	Aktarma oranı	Eğim açısı	Modül	Z1	D1	D3	Z2	D2	D4	Çıkış torku T2 (Nm) Mineral gres	Çıkış torku T2 (Nm) Mineral yağ	Çıkış torku T2 (Nm) Sentetik yağ	Fiyat
22500-801006	Helezon	-	23° 35	4	4	40	48	-	-	-	150	180	225	67,69 €
22500-802006	Helezon Dişli	6,75:1	23° 35	4	-	-	-	27	120	132	150	180	225	260,75 €
22500-801012	Helezon	-	16° 36	2,5	4	35	40	-	-	-	243	290	365	67,69 €
22500-802012	Helezon Dişli	12:1	16° 36	2,5	-	-	-	48	125	132,5	243	290	365	260,75 €
22500-801020	Helezon	-	8° 58	3	2	38,5	44,5	-	-	-	290	348	435	67,69 €
22500-802020	Helezon Dişli	20:1	8° 58	3	-	-	-	40	121,5	130,5	290	348	435	260,75 €
22500-801030	Helezon	-	5° 44	4	1	40	48	-	-	-	348	417	522	67,69 €
22500-802030	Helezon Dişli	30:1	5° 44	4	-	-	-	30	120	132,5	348	417	522	260,75 €
22500-801050	Helezon	-	4° 6	2,5	1	35	40	-	-	-	248	297	372	67,69 €
22500-802050	Helezon Dişli	50:1	4° 6	2,5	-	-	-	50	125	132,5	248	297	372	260,75 €
22500-801080	Helezon	-	2° 9	1,5	1	40	43	-	-	-	213	255	320	67,69 €
22500-802080	Helezon Dişli	80:1	2° 9	1,5	-	-	-	80	120	124,5	213	255	320	260,75 €
