22500Helezon dişli setleri sağ yönlü aks mesafesi 25 mm |
geri |
|

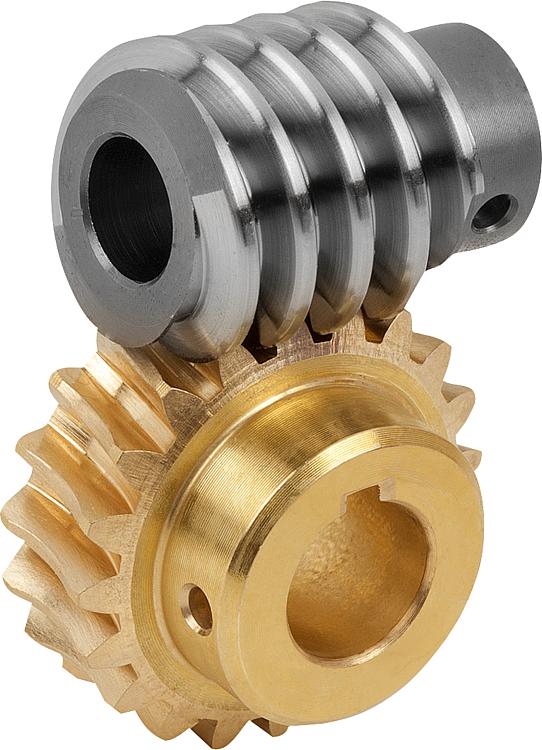

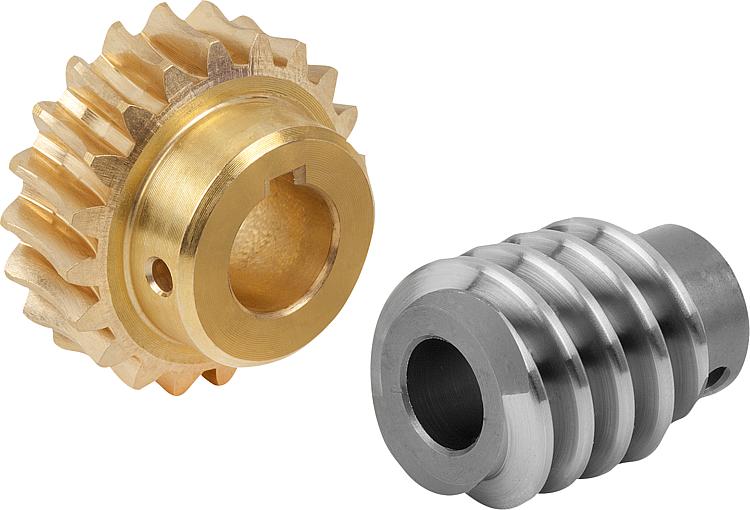

Ürün açıklaması/Ürün resimleri |
|
|
AçıklamaMalzeme:Çelik helezon. Helezon dişli CuZn37Mn3Al2PbSi-S40.Model:Sağa doğru çıkan helezon, sertleştirilmiş HV 620 – 700, kenarlar ve delik taşlanmış.Sipariş bilgisi:Çarklar/helezonlar, sadece aynı aks mesafesi ve aynı aktarım oranı söz konusu olduğunda helezon dişli setinde kombine edilebilir.Bilgi:Helezon dişli seti, helezondan ve helezon dişlisinden oluşur. 90° aks açısına sahip helezon dişli kutularının üretilmesinde kullanılmaktadır. Helezon dişli kutuları ile, tek bir kademede yavaş hıza geçiş yapan büyük aktarımlar gerçekleştirilebilmektedir.
Dişlinin kenarı K biçimindedir. Tutma açısı 15°'dir. Helezon dişli setleri hazır delinmiş şekilde teslim edilir.
Belirtilen T2 tahrik çıkış torkları, helezon dişlide izin verilen tahrik çıkış torklarıdır. Bu değerler, helezonda 2800 dev/dak giriş devir sayısı için geçerlidir.

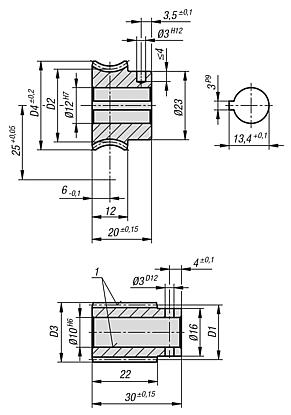

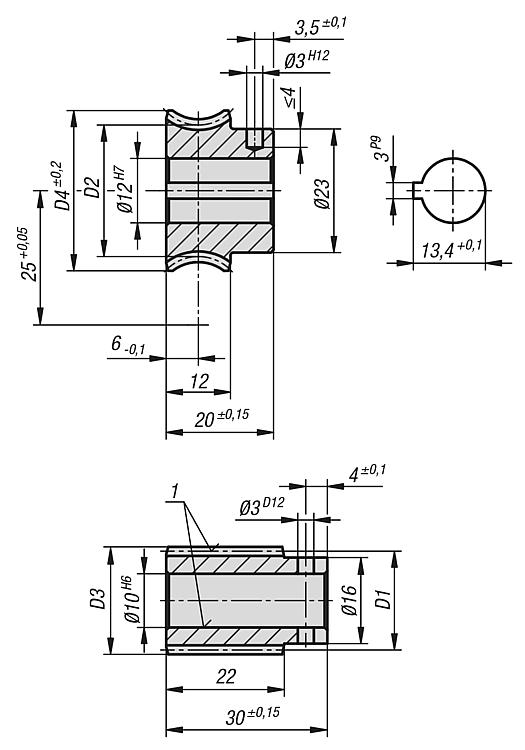

Helezon dişli setleri, yüksek devir sayılarında ve yüksek torklarda sürekli işletim için uygundur.Çizim bilgisi:Özellikler: İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|
Sipariş numarası | Resim | Adı | Aktarma oranı | Eğim açısı | Modül | Z1 | D1 | D3 | Z2 | D2 | D4 | Çıkış torku T2 (Nm) Mineral gres | Çıkış torku T2 (Nm) Mineral yağ | Çıkış torku T2 (Nm) Sentetik yağ | CAD | Aks. | Fiyat | Sipariş et |
---|
22500-251004 | | Helezon | - | 20° 29 | 1,4 | 5 | 20 | 22,8 | - | - | - | 5,1 | 6,1 | 7,6 | | | 40,83 € | | 22500-252004 | | Helezon Dişli | 4:1 | 20° 29 | 1,4 | - | - | - | 20 | 30 | 33,5 | 5,1 | 6,1 | 7,6 | | | 28,35 € | | 22500-251005 | | Helezon | - | 19° 15 | 1,5 | 4 | 18,2 | 21,2 | - | - | - | 6,5 | 7,8 | 9,7 | | | 36,86 € | | 22500-252005 | | Helezon Dişli | 5:1 | 19° 15 | 1,5 | - | - | - | 20 | 31,8 | 34,8 | 6,5 | 7,8 | 9,7 | | | 28,35 € | | 22500-251006 | | Helezon | - | 13° 52 | 1,15 | 4 | 19,2 | 21,5 | - | - | - | 6 | 7,2 | 9 | | | 36,86 € | | 22500-252006 | | Helezon Dişli | 6,5:1 | 13° 52 | 1,15 | - | - | - | 26 | 30,8 | 34,8 | 6 | 7,2 | 9 | | | 27,01 € | | 22500-251010 | | Helezon | - | 8° 48 | 1,5 | 2 | 19,6 | 22,6 | - | - | - | 5,9 | 7,1 | 8,8 | | | 36,17 € | | 22500-252010 | | Helezon Dişli | 10:1 | 8° 48 | 1,5 | - | - | - | 20 | 30,4 | 34,8 | 5,9 | 7,1 | 8,8 | | | 27,01 € | | 22500-251015 | | Helezon | - | 6° 29 | 1 | 2 | 17,7 | 19,7 | - | - | - | 5,7 | 6,8 | 8,5 | | | 36,17 € | | 22500-252015 | | Helezon Dişli | 15:1 | 6° 29 | 1 | - | - | - | 30 | 32,3 | 34,8 | 5,7 | 6,8 | 8,5 | | | 27,01 € | | 22500-251020 | | Helezon | - | 4° 19 | 1,5 | 1 | 19,9 | 22,9 | - | - | - | 5,8 | 7 | 8,7 | | | 36,17 € | | 22500-252020 | | Helezon Dişli | 20:1 | 4° 19 | 1,5 | - | - | - | 20 | 30,1 | 34,8 | 5,8 | 7 | 8,7 | | | 27,84 € | | 22500-251025 | | Helezon | - | 2° 18 | 1 | 1 | 24,96 | 26,96 | - | - | - | 4,1 | 4,9 | 6,1 | | | 37,82 € | | 22500-252025 | | Helezon Dişli | 25:1 | 2° 18 | 1 | - | - | - | 25 | 25,04 | 27,8 | 4,1 | 4,9 | 6,1 | | | 27,84 € | | 22500-251030 | | Helezon | - | 2° 53 | 1 | 1 | 19,9 | 21,9 | - | - | - | 5,9 | 7,1 | 8,8 | | | 37,82 € | | 22500-252030 | | Helezon Dişli | 30:1 | 2° 53 | 1 | - | - | - | 30 | 30,1 | 33,5 | 5,9 | 7,1 | 8,8 | | | 27,84 € | | 22500-251040 | | Helezon | - | 2° 33 | 0,8 | 1 | 17,96 | 19,56 | - | - | - | 6,2 | 7,4 | 9,3 | | | 37,82 € | | 22500-252040 | | Helezon Dişli | 40:1 | 2° 33 | 0,8 | - | - | - | 40 | 32,04 | 34,8 | 6,2 | 7,4 | 9,3 | | | 27,84 € | | 22500-251050 | | Helezon | - | 1° 43 | 0,6 | 1 | 19,96 | 21,16 | - | - | - | 5,1 | 6,1 | 7,6 | | | 40,83 € | | 22500-252050 | | Helezon Dişli | 50:1 | 1° 43 | 0,6 | - | - | - | 50 | 30,04 | 33,5 | 5,1 | 6,1 | 7,6 | | | 27,84 € | |
