22500Helezon dişli setleri sağ yönlü aks mesafesi 40 mm |
geri |
|
Ürün açıklaması/Ürün resimleri |
|
|

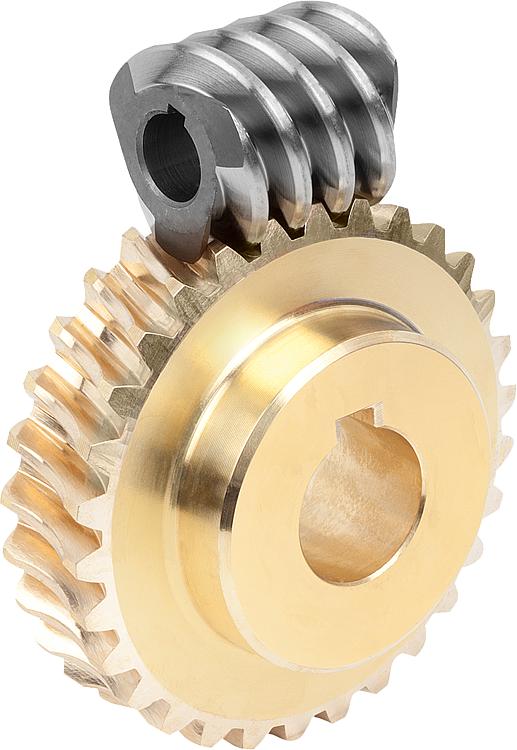

AçıklamaMalzeme:Çelik helezon. Helezon dişli CuZn37Mn3Al2PbSi-S40.Model:Sağa doğru çıkan helezon, sertleştirilmiş HV 620 – 700, kenarlar ve delik taşlanmış.Sipariş bilgisi:Çarklar/helezonlar, sadece aynı aks mesafesi ve aynı aktarım oranı söz konusu olduğunda helezon dişli setinde kombine edilebilir.Bilgi:Helezon dişli seti, helezondan ve helezon dişlisinden oluşur. 90° aks açısına sahip helezon dişli kutularının üretilmesinde kullanılmaktadır. Helezon dişli kutuları ile, tek bir kademede yavaş hıza geçiş yapan büyük aktarımlar gerçekleştirilebilmektedir.
Dişlinin kenarı K biçimindedir. Tutma açısı 15°'dir. Helezon dişli setleri hazır delinmiş şekilde teslim edilir.
Belirtilen T2 tahrik çıkış torkları, helezon dişlide izin verilen tahrik çıkış torklarıdır. Bu değerler, helezonda 2800 dev/dak giriş devir sayısı için geçerlidir.

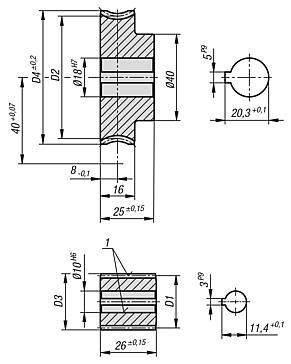

Helezon dişli setleri, yüksek devir sayılarında ve yüksek torklarda sürekli işletim için uygundur.Çizim bilgisi:Özellikler: İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|
Sipariş numarası | Resim | Adı | Aktarma oranı | Eğim açısı | Modül | Z1 | D1 | D3 | Z2 | D2 | D4 | Çıkış torku T2 (Nm) Mineral gres | Çıkış torku T2 (Nm) Mineral yağ | Çıkış torku T2 (Nm) Sentetik yağ | CAD | Aks. | Fiyat | Sipariş et |
---|
22500-401006 | | Helezon | - | 21° 19 | 2 | 4 | 22 | 26 | - | - | - | 29,5 | 35,4 | 44,2 | | | 50,11 € | | 22500-402006 | | Helezon Dişli | 6,75:1 | 21° 19 | 2 | - | - | - | 27 | 58 | 64 | 29,5 | 35,4 | 44,2 | | | 52,80 € | | 22500-401008 | | Helezon | - | 16° 35 | 2,25 | 3 | 23,64 | 28,14 | - | - | - | 27,5 | 33 | 41,2 | | | 50,11 € | | 22500-402008 | | Helezon Dişli | 8:1 | 16° 35 | 2,25 | - | - | - | 24 | 56,36 | 62,5 | 27,5 | 33 | 41,2 | | | 52,80 € | | 22500-401010 | | Helezon | - | 16° 1 | 1,9 | 3 | 20,66 | 24,46 | - | - | - | 29,5 | 35,4 | 44,2 | | | 50,11 € | | 22500-402010 | | Helezon Dişli | 10:1 | 16° 1 | 1,9 | - | - | - | 30 | 59,34 | 65 | 29,5 | 35,4 | 44,2 | | | 52,80 € | | 22500-401012 | | Helezon | - | 10° 21 | 1,5 | 3 | 25,05 | 28,05 | - | - | - | 25,2 | 30,2 | 37,8 | | | 50,11 € | | 22500-402012 | | Helezon Dişli | 12:1 | 10° 21 | 1,5 | - | - | - | 36 | 54,95 | 60 | 25,2 | 30,2 | 37,8 | | | 52,80 € | | 22500-401015 | | Helezon | - | 9° 53 | 1,9 | 2 | 22,14 | 25,94 | - | - | - | 28 | 33,6 | 42 | | | 42,54 € | | 22500-402015 | | Helezon Dişli | 15:1 | 9° 53 | 1,9 | - | - | - | 30 | 57,86 | 64 | 28 | 33,6 | 42 | | | 52,80 € | | 22500-401020 | | Helezon | - | 8° 59 | 1,5 | 2 | 19,2 | 22,2 | - | - | - | 28,9 | 34,6 | 43,3 | | | 42,54 € | | 22500-402020 | | Helezon Dişli | 20:1 | 8° 59 | 1,5 | - | - | - | 40 | 60,8 | 66 | 28,9 | 34,6 | 43,3 | | | 52,80 € | | 22500-401025 | | Helezon | - | 5° 58 | 1,15 | 2 | 22,15 | 24,45 | - | - | - | 24,4 | 29,2 | 36,6 | | | 42,54 € | | 22500-402025 | | Helezon Dişli | 25:1 | 5° 58 | 1,15 | - | - | - | 50 | 57,85 | 62 | 24,4 | 29,2 | 36,6 | | | 52,80 € | | 22500-401028 | | Helezon | - | 4° 47 | 2 | 1 | 24 | 28 | - | - | - | 28,4 | 34 | 42,6 | | | 42,54 € | | 22500-402028 | | Helezon Dişli | 28:1 | 4° 47 | 2 | - | - | - | 28 | 56 | 61,5 | 28,4 | 34 | 42,6 | | | 52,80 € | | 22500-401030 | | Helezon | - | 5° 50 | 2 | 1 | 19,68 | 23,68 | - | - | - | 30,1 | 36,1 | 45,1 | | | 42,54 € | | 22500-402030 | | Helezon Dişli | 30:1 | 5° 50 | 2 | - | - | - | 30 | 60,32 | 66 | 30,1 | 36,1 | 45,1 | | | 52,80 € | | 22500-401035 | | Helezon | - | 5° 26 | 1,75 | 1 | 18,48 | 21,98 | - | - | - | 31 | 37,2 | 46,5 | | | 42,54 € | | 22500-402035 | | Helezon Dişli | 35:1 | 5° 26 | 1,75 | - | - | - | 35 | 61,52 | 67 | 31 | 37,2 | 46,5 | | | 52,80 € | | 22500-401036 | | Helezon | - | 3° 19 | 1,5 | 1 | 25,91 | 28,91 | - | - | - | 23,9 | 28,6 | 35,8 | | | 42,54 € | | 22500-402036 | | Helezon Dişli | 36:1 | 3° 19 | 1,5 | - | - | - | 36 | 54,09 | 59 | 23,9 | 28,6 | 35,8 | | | 52,80 € | | 22500-401040 | | Helezon | - | 4° 20 | 1,5 | 1 | 19,83 | 22,83 | - | - | - | 28,3 | 33,9 | 42,4 | | | 42,54 € | | 22500-402040 | | Helezon Dişli | 40:1 | 4° 20 | 1,5 | - | - | - | 40 | 60,17 | 65 | 28,3 | 33,9 | 42,4 | | | 52,80 € | | 22500-401050 | | Helezon | - | 4° 8 | 1,25 | 1 | 17,3 | 19,8 | - | - | - | 27 | 32,4 | 40,5 | | | 42,54 € | | 22500-402050 | | Helezon Dişli | 50:1 | 4° 8 | 1,25 | - | - | - | 50 | 62,7 | 68 | 27 | 32,4 | 40,5 | | | 52,80 € | | 22500-401056 | | Helezon | - | 2° 23 | 1 | 1 | 24 | 26 | - | - | - | 21,9 | 26,2 | 32,8 | | | 42,54 € | | 22500-402056 | | Helezon Dişli | 56:1 | 2° 23 | 1 | - | - | - | 56 | 56 | 59 | 21,9 | 26,2 | 32,8 | | | 52,80 € | | 22500-401060 | | Helezon | - | 1° 59 | 0,9 | 1 | 25,92 | 27,72 | - | - | - | 19,3 | 23,1 | 28,9 | | | 49,08 € | | 22500-402060 | | Helezon Dişli | 60:1 | 1° 59 | 0,9 | - | - | - | 60 | 54,08 | 57,5 | 19,3 | 23,1 | 28,9 | | | 61,36 € | | 22500-401070 | | Helezon | - | 3° 3 | 0,9 | 1 | 16,91 | 18,71 | - | - | - | 24,1 | 28,9 | 36,1 | | | 49,08 € | | 22500-402070 | | Helezon Dişli | 70:1 | 3° 3 | 0,9 | - | - | - | 70 | 63,09 | 67 | 24,1 | 28,9 | 36,1 | | | 61,36 € | | 22500-401075 | | Helezon | - | 1° 48 | 0,75 | 1 | 23,75 | 25,25 | - | - | - | 18,8 | 22,5 | 28,2 | | | 49,08 € | | 22500-402075 | | Helezon Dişli | 75:1 | 1° 48 | 0,75 | - | - | - | 75 | 56,26 | 60 | 18,8 | 22,5 | 28,2 | | | 61,36 € | | 22500-401080 | | Helezon | - | 2° 10 | 0,75 | 1 | 19,9 | 21,4 | - | - | - | 20,1 | 24,1 | 30,1 | | | 49,08 € | | 22500-402080 | | Helezon Dişli | 80:1 | 2° 10 | 0,75 | - | - | - | 80 | 60,1 | 64 | 20,1 | 24,1 | 30,1 | | | 61,36 € | | 22500-401090 | | Helezon | - | 2° 22 | 0,7 | 1 | 16,95 | 18,35 | - | - | - | 19,1 | 22,9 | 28,6 | | | 49,08 € | | 22500-402090 | | Helezon Dişli | 90:1 | 2° 22 | 0,7 | - | - | - | 90 | 63,05 | 67 | 19,1 | 22,9 | 28,6 | | | 61,36 € | |
