22500Helezon dişli setleri sağ yönlü aks mesafesi 63 mm |
geri |
|
Ürün açıklaması/Ürün resimleri |
|
|

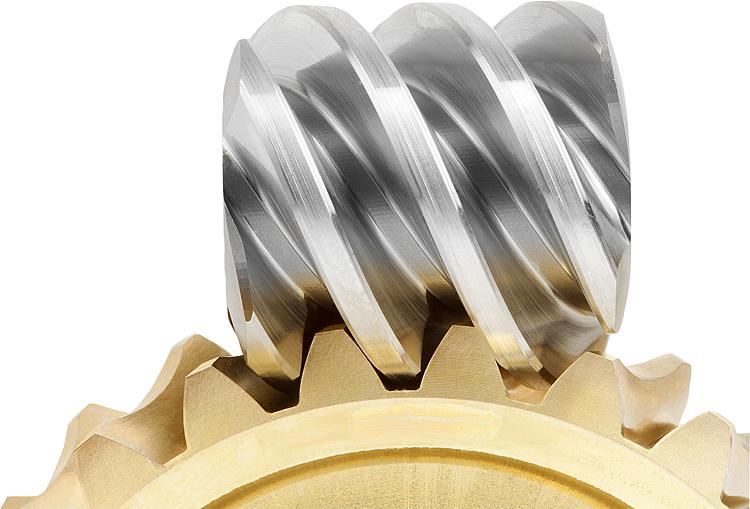

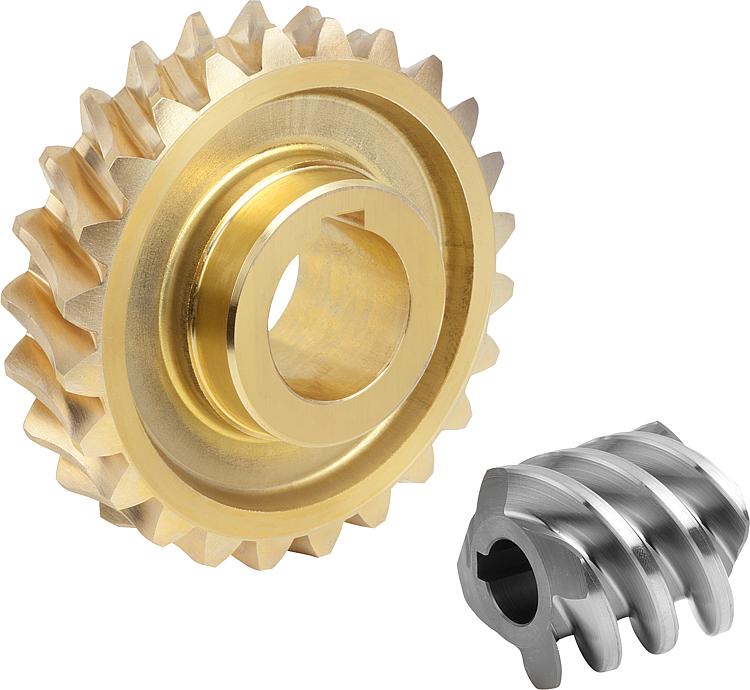

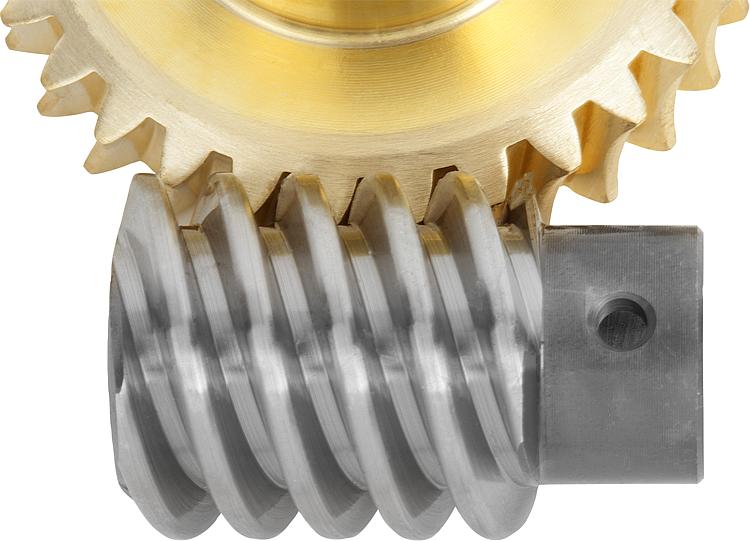

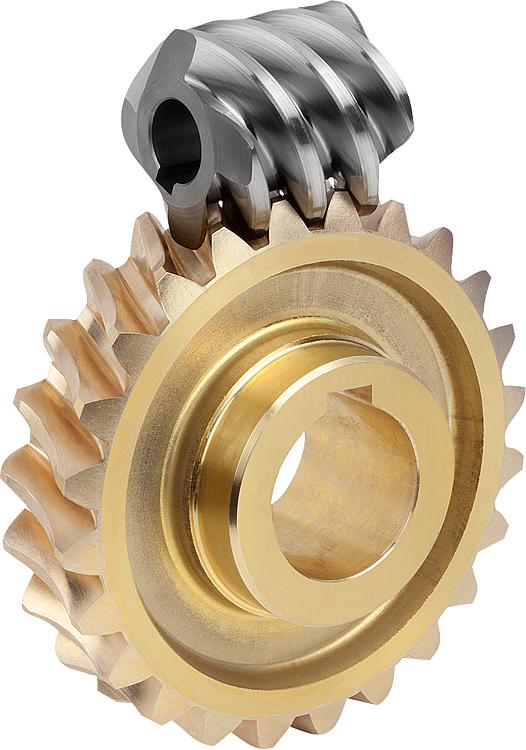

AçıklamaMalzeme:Çelik helezon. Helezon dişli CuZn37Mn3Al2PbSi-S40.Model:Sağa doğru çıkan helezon, sertleştirilmiş HV 620 – 700, kenarlar ve delik taşlanmış.Sipariş bilgisi:Çarklar/helezonlar, sadece aynı aks mesafesi ve aynı aktarım oranı söz konusu olduğunda helezon dişli setinde kombine edilebilir.Bilgi:Helezon dişli seti, helezondan ve helezon dişlisinden oluşur. 90° aks açısına sahip helezon dişli kutularının üretilmesinde kullanılmaktadır. Helezon dişli kutuları ile, tek bir kademede yavaş hıza geçiş yapan büyük aktarımlar gerçekleştirilebilmektedir.

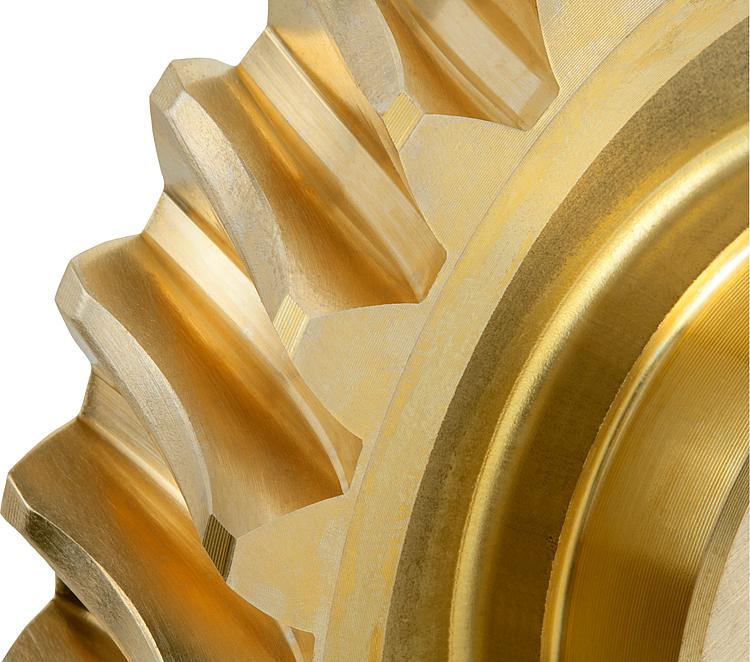

Dişlinin kenarı K biçimindedir. Tutma açısı 15°'dir. Helezon dişli setleri hazır delinmiş şekilde teslim edilir.
Belirtilen T2 tahrik çıkış torkları, helezon dişlide izin verilen tahrik çıkış torklarıdır. Bu değerler, helezonda 2800 dev/dak giriş devir sayısı için geçerlidir.

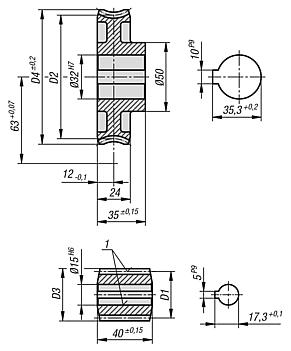

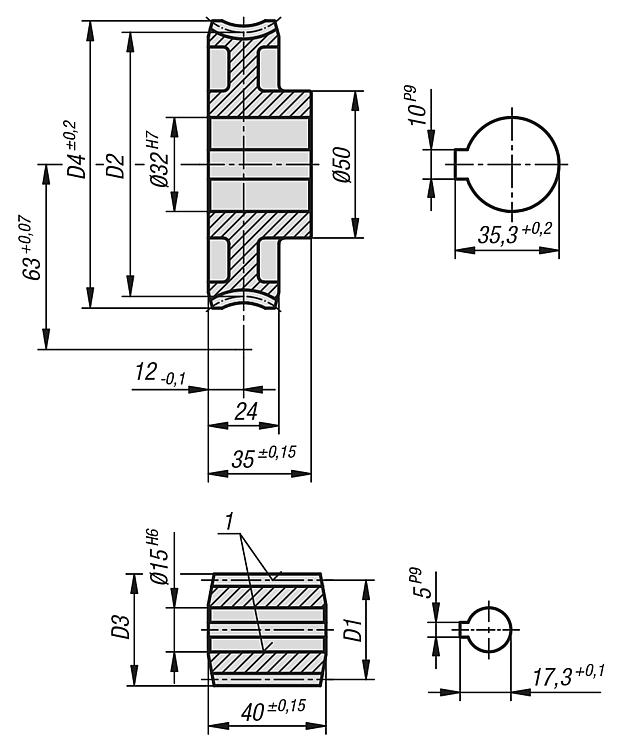

Helezon dişli setleri, yüksek devir sayılarında ve yüksek torklarda sürekli işletim için uygundur.Çizim bilgisi:Özellikler: İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|
Sipariş numarası | Resim | Adı | Aktarma oranı | Eğim açısı | Modül | Z1 | D1 | D3 | Z2 | D2 | D4 | Çıkış torku T2 (Nm) Mineral gres | Çıkış torku T2 (Nm) Mineral yağ | Çıkış torku T2 (Nm) Sentetik yağ | CAD | Aks. | Fiyat | Sipariş et |
---|
22500-531004 | | Helezon | - | 25° 51 | 3,5 | 4 | 32,1 | 39,1 | - | - | - | - | - | - | | | 59,37 € | | 22500-632006 | | Helezon Dişli | 6:1 | 25° 51 | 3,5 | - | - | - | 24 | 93,9 | 104 | 89 | 107 | 134 | | | 103,02 € | | 22500-531008 | | Helezon | - | 13° 52 | 2,5 | 3 | 31,29 | 36,29 | - | - | - | - | - | - | | | 59,37 € | | 22500-632012 | | Helezon Dişli | 12:1 | 13° 52 | 2,5 | - | - | - | 36 | 94,71 | 104 | 141 | 170 | 212 | | | 103,02 € | | 22500-631019 | | Helezon | - | 10° 8 | 2,5 | 2 | 28,4 | 33,4 | - | - | - | - | - | - | | | 59,37 € | | 22500-632019 | | Helezon Dişli | 19:1 | 10° 8 | 2,5 | - | - | - | 38 | 97,6 | 104 | 133 | 159 | 199 | | | 103,02 € | | 22500-531019 | | Helezon | - | 6° 17 | 3,5 | 1 | 32 | 39 | - | - | - | - | - | - | | | 59,37 € | | 22500-632026 | | Helezon Dişli | 26:1 | 6° 17 | 3,5 | - | - | - | 26 | 94 | 104 | 172 | 206 | 258 | | | 103,02 € | | 22500-631034 | | Helezon | - | 5° 9 | 2,75 | 1 | 30,6 | 36,1 | - | - | - | - | - | - | | | 59,37 € | | 22500-632034 | | Helezon Dişli | 34:1 | 5° 9 | 2,75 | - | - | - | 34 | 95,4 | 104 | 148 | 178 | 222 | | | 103,02 € | | 22500-531035 | | Helezon | - | 3° 51 | 2 | 1 | 29,78 | 33,78 | - | - | - | - | - | - | | | 59,37 € | | 22500-632048 | | Helezon Dişli | 48:1 | 3° 51 | 2 | - | - | - | 48 | 96,22 | 104 | 125 | 150 | 187 | | | 103,02 € | | 22500-531046 | | Helezon | - | 2° 47 | 1,5 | 1 | 30,85 | 33,85 | - | - | - | - | - | - | | | 59,37 € | | 22500-632063 | | Helezon Dişli | 63:1 | 2° 47 | 1,5 | - | - | - | 63 | 95,15 | 101 | 111 | 133 | 166 | | | 103,02 € | | 22500-651075 | | Helezon | - | 1° 59 | 1,25 | 1 | 36,1 | 38,6 | - | - | - | - | - | - | | | 59,37 € | | 22500-632070 | | Helezon Dişli | 70:1 | 1° 59 | 1,25 | - | - | - | 70 | 89,9 | 97 | 112 | 135 | 169 | | | 99,95 € | |
