22500Helezon dişli setleri sağ yönlü aks mesafesi 22,62 mm |
geri |
|

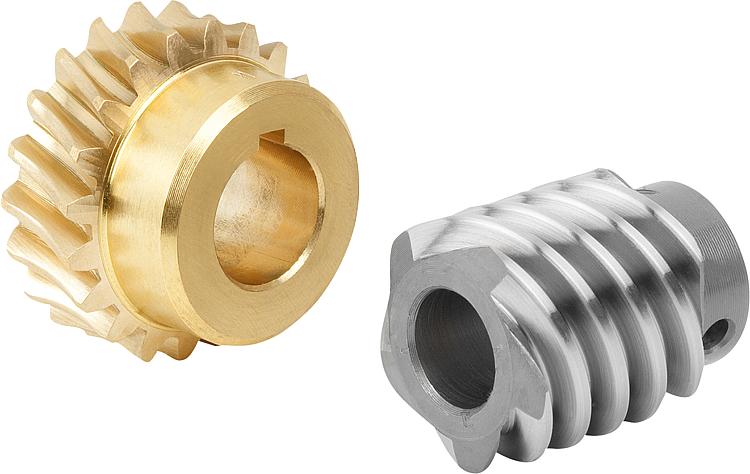

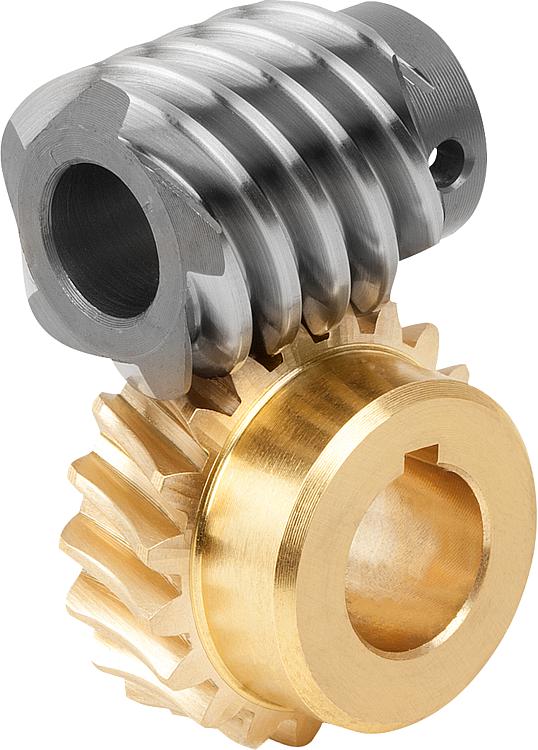

Ürün açıklaması/Ürün resimleri |
|
|
AçıklamaMalzeme:Çelik helezon. Helezon dişli CuZn37Mn3Al2PbSi-S40.Model:Sağa doğru çıkan helezon, sertleştirilmiş HV 620 – 700, kenarlar ve delik taşlanmış.Sipariş bilgisi:Çarklar/helezonlar, sadece aynı aks mesafesi ve aynı aktarım oranı söz konusu olduğunda helezon dişli setinde kombine edilebilir.Bilgi:Helezon dişli seti, helezondan ve helezon dişlisinden oluşur. 90° aks açısına sahip helezon dişli kutularının üretilmesinde kullanılmaktadır. Helezon dişli kutuları ile, tek bir kademede yavaş hıza geçiş yapan büyük aktarımlar gerçekleştirilebilmektedir.
Dişlinin kenarı K biçimindedir. Tutma açısı 15°'dir. Helezon dişli setleri hazır delinmiş şekilde teslim edilir.
Belirtilen T2 tahrik çıkış torkları, helezon dişlide izin verilen tahrik çıkış torklarıdır. Bu değerler, helezonda 2800 dev/dak giriş devir sayısı için geçerlidir.

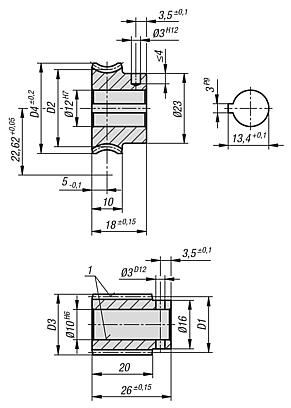

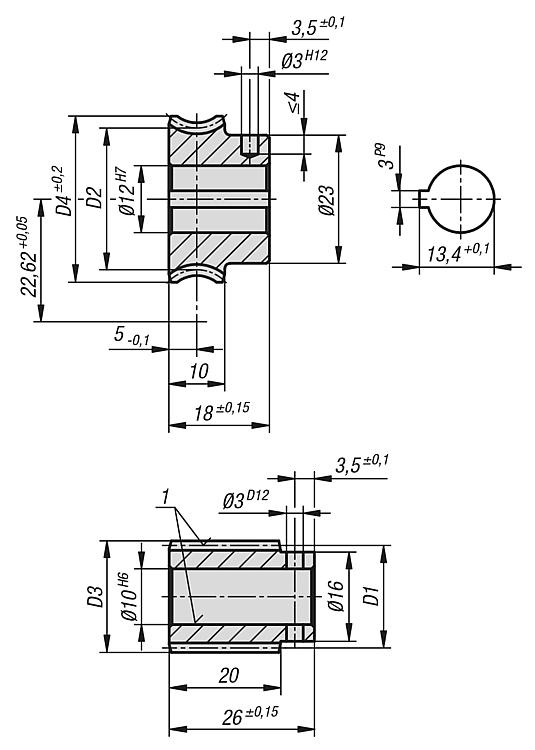

Helezon dişli setleri, yüksek devir sayılarında ve yüksek torklarda sürekli işletim için uygundur.Çizim bilgisi:Özellikler: İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|
Sipariş numarası | Resim | Adı | Aktarma oranı | Eğim açısı | Modül | Z1 | D1 | D3 | Z2 | D2 | D4 | Çıkış torku T2 (Nm) Mineral gres | Çıkış torku T2 (Nm) Mineral yağ | Çıkış torku T2 (Nm) Sentetik yağ | CAD | Aks. | Fiyat | Sipariş et |
---|
22500-221003 | | Helezon | - | 17° 36 | 1 | 7 | 23,15 | 25,15 | - | - | - | 2,2 | 2,6 | 3,3 | | | 43,57 € | | 22500-222003 | | Helezon Dişli | 3:1 | 17° 36 | 1 | - | - | - | 21 | 22,09 | 24,8 | 2,2 | 2,6 | 3,3 | | | 33,97 € | | 22500-221004 | | Helezon | - | 19° 32 | 1,25 | 5 | 18,7 | 21,2 | - | - | - | 3,6 | 4,3 | 5,4 | | | 43,57 € | | 22500-222004 | | Helezon Dişli | 4:1 | 19° 32 | 1,25 | - | - | - | 20 | 26,54 | 29,8 | 3,6 | 4,3 | 5,4 | | | 33,97 € | | 22500-221007 | | Helezon | - | 11° 46 | 1,25 | 3 | 18,4 | 20,9 | - | - | - | 3,6 | 4,3 | 5,4 | | | 34,99 € | | 22500-222007 | | Helezon Dişli | 7:1 | 11° 46 | 1,25 | - | - | - | 21 | 26,84 | 29,8 | 3,6 | 4,3 | 5,4 | | | 33,61 € | | 22500-221010 | | Helezon | - | 7° 41 | 1,25 | 2 | 18,7 | 21,2 | - | - | - | 3,4 | 4,1 | 5,1 | | | 34,99 € | | 22500-222010 | | Helezon Dişli | 10,5:1 | 7° 41 | 1,25 | - | - | - | 21 | 26,54 | 29,8 | 3,4 | 4,1 | 5,1 | | | 33,61 € | | 22500-221021 | | Helezon | - | 3° 48 | 1,25 | 1 | 18,9 | 21,4 | - | - | - | 3,4 | 4,1 | 5,1 | | | 34,99 € | | 22500-222021 | | Helezon Dişli | 21:1 | 3° 48 | 1,25 | - | - | - | 21 | 26,34 | 29,8 | 3,4 | 4,1 | 5,1 | | | 33,61 € | | 22500-221030 | | Helezon | - | 2° 50 | 0,9 | 1 | 18,2 | 20 | - | - | - | 3,6 | 4,3 | 5,4 | | | 38,11 € | | 22500-222030 | | Helezon Dişli | 30:1 | 2° 50 | 0,9 | - | - | - | 30 | 27,04 | 29,8 | 3,6 | 4,3 | 5,4 | | | 34,98 € | | 22500-221040 | | Helezon | - | 2° 20 | 0,7 | 1 | 17,2 | 18,6 | - | - | - | 3,9 | 4,7 | 5,8 | | | 38,11 € | | 22500-222040 | | Helezon Dişli | 40:1 | 2° 20 | 0,7 | - | - | - | 40 | 28,04 | 29,8 | 3,9 | 4,7 | 5,8 | | | 34,98 € | |
