22500Helezon dişli setleri sağ yönlü aks mesafesi 17 mm |
geri |
|

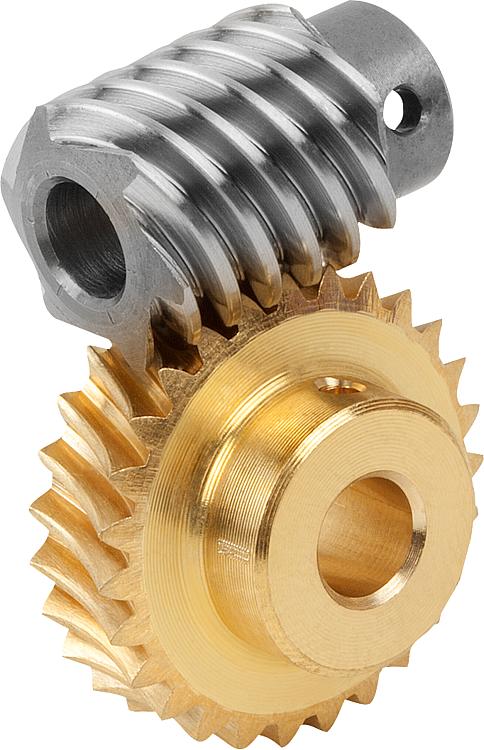

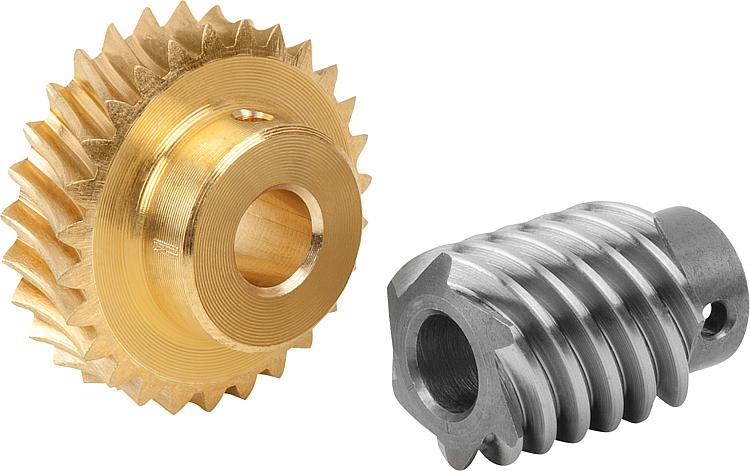

Ürün açıklaması/Ürün resimleri |
|
|
AçıklamaMalzeme:Çelik helezon. Helezon dişli CuZn37Mn3Al2PbSi-S40.Model:Sağa doğru çıkan helezon, sertleştirilmiş HV 620 – 700, kenarlar ve delik taşlanmış.Sipariş bilgisi:Çarklar/helezonlar, sadece aynı aks mesafesi ve aynı aktarım oranı söz konusu olduğunda helezon dişli setinde kombine edilebilir.Bilgi:Helezon dişli seti, helezondan ve helezon dişlisinden oluşur. 90° aks açısına sahip helezon dişli kutularının üretilmesinde kullanılmaktadır. Helezon dişli kutuları ile, tek bir kademede yavaş hıza geçiş yapan büyük aktarımlar gerçekleştirilebilmektedir.
Dişlinin kenarı K biçimindedir. Tutma açısı 15°'dir. Helezon dişli setleri hazır delinmiş şekilde teslim edilir.
Belirtilen T2 tahrik çıkış torkları, helezon dişlide izin verilen tahrik çıkış torklarıdır. Bu değerler, helezonda 2800 dev/dak giriş devir sayısı için geçerlidir.
Helezon dişli setleri, yüksek devir sayılarında ve yüksek torklarda sürekli işletim için uygundur.Dikkat:22500-171002: Helezon sadece polisajlı. 22500-172002: Vidalı dişliye sahip helezon dişli çark.

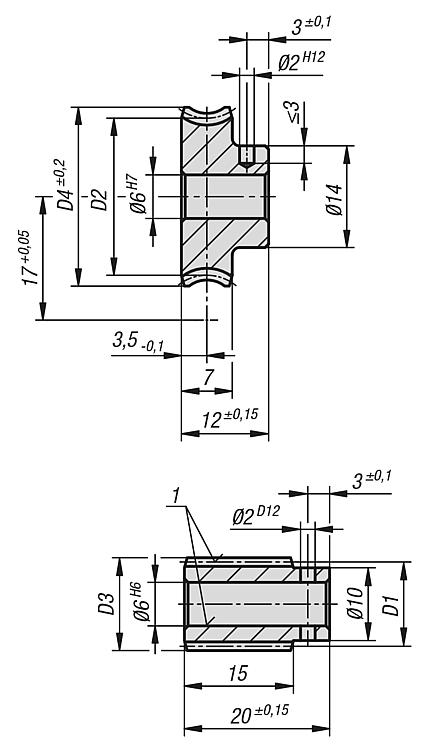

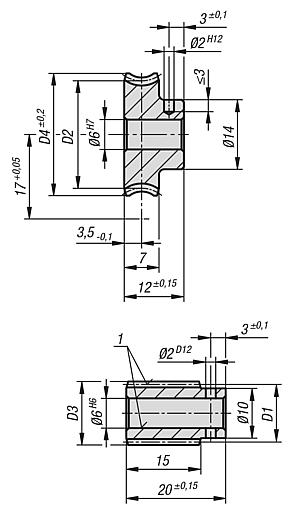

22500-171050: Helezon 9 mm göbek çapına sahiptir.Çizim bilgisi:Özellikler: İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|
Sipariş numarası | Resim | Adı | Aktarma oranı | Eğim açısı | Modül | Z1 | D1 | D3 | Z2 | D2 | D4 | Çıkış torku T2 (Nm) Mineral gres | Çıkış torku T2 (Nm) Mineral yağ | Çıkış torku T2 (Nm) Sentetik yağ | CAD | Aks. | Fiyat | Sipariş et |
---|
22500-171002 | | Helezon | - | 48° 15 | 0,9 | 8 | 10,15 | 11,95 | - | - | - | 1,1 | 1,3 | 1,6 | | | 33,84 € | | 22500-172002 | | Helezon Dişli | 2,25:1 | 48° 15 | 0,9 | - | - | - | 18 | 23,85 | 25,63 | 1,1 | 1,3 | 1,6 | | | 19,73 € | | 22500-171004 | | Helezon | - | 21° 50 | 0,75 | 6 | 12,1 | 13,6 | - | - | - | 1,7 | 2 | 2,6 | | | 33,84 € | | 22500-172004 | | Helezon Dişli | 4,5:1 | 21° 50 | 0,75 | - | - | - | 27 | 21,9 | 24,6 | 1,7 | 2 | 2,6 | | | 19,73 € | | 22500-171005 | | Helezon | - | 21° 37 | 0,7 | 6 | 11,4 | 12,8 | - | - | - | 1,8 | 2,2 | 2,7 | | | 33,84 € | | 22500-172005 | | Helezon Dişli | 5:1 | 21° 37 | 0,7 | - | - | - | 30 | 22,6 | 24,6 | 1,8 | 2,2 | 2,7 | | | 19,73 € | | 22500-171007 | | Helezon | - | 14° 4 | 1 | 3 | 12,34 | 14,34 | - | - | - | 1,6 | 1,9 | 2,4 | | | 31,68 € | | 22500-172007 | | Helezon Dişli | 7:1 | 14° 4 | 1 | - | - | - | 21 | 21,66 | 24,6 | 1,6 | 1,9 | 2,4 | | | 19,73 € | | 22500-171009 | | Helezon | - | 9° 40 | 0,75 | 3 | 13,4 | 14,9 | - | - | - | 1,5 | 1,8 | 2,2 | | | 31,68 € | | 22500-172009 | | Helezon Dişli | 9:1 | 9° 40 | 0,75 | - | - | - | 27 | 20,6 | 22,7 | 1,5 | 1,8 | 2,2 | | | 19,73 € | | 22500-171010 | | Helezon | - | 11° 48 | 0,75 | 3 | 11 | 12,5 | - | - | - | 1,9 | 2,3 | 2,8 | | | 31,68 € | | 22500-172010 | | Helezon Dişli | 10:1 | 11° 48 | 0,75 | - | - | - | 30 | 23 | 24,6 | 1,9 | 2,3 | 2,8 | | | 19,73 € | | 22500-171015 | | Helezon | - | 7° 38 | 0,75 | 2 | 11,3 | 12,8 | - | - | - | 1,9 | 2,3 | 2,8 | | | 31,68 € | | 22500-172015 | | Helezon Dişli | 15:1 | 7° 38 | 0,75 | - | - | - | 30 | 22,7 | 24,6 | 1,9 | 2,3 | 2,8 | | | 19,73 € | | 22500-171025 | | Helezon | - | 4° 32 | 0,9 | 1 | 11,4 | 13,2 | - | - | - | 1,8 | 2,2 | 2,7 | | | 32,69 € | | 22500-172025 | | Helezon Dişli | 25:1 | 4° 32 | 0,9 | - | - | - | 25 | 22,6 | 24,6 | 1,8 | 2,2 | 2,7 | | | 21,39 € | | 22500-171030 | | Helezon | - | 3° 45 | 0,75 | 1 | 11,45 | 12,95 | - | - | - | 1,9 | 2,3 | 2,8 | | | 32,69 € | | 22500-172030 | | Helezon Dişli | 30:1 | 3° 45 | 0,75 | - | - | - | 30 | 22,55 | 24,6 | 1,9 | 2,3 | 2,8 | | | 21,39 € | | 22500-171040 | | Helezon | - | 2° 3 | 0,5 | 1 | 13,98 | 14,98 | - | - | - | 1,4 | 1,7 | 2,1 | | | 32,69 € | | 22500-172040 | | Helezon Dişli | 40:1 | 2° 3 | 0,5 | - | - | - | 40 | 20,02 | 21,6 | 1,4 | 1,7 | 2,1 | | | 21,39 € | | 22500-171050 | | Helezon | - | 3° 12 | 0,5 | 1 | 8,95 | 9,95 | - | - | - | 1 | 1,2 | 1,5 | | | 40,49 € | | 22500-172050 | | Helezon Dişli | 50:1 | 3° 12 | 0,5 | - | - | - | 50 | 25,05 | 27,2 | 1 | 1,2 | 1,5 | | | 23,83 € | | 22500-171060 | | Helezon | - | 2° 18 | 0,4 | 1 | 9,95 | 10,75 | - | - | - | 1,6 | 1,9 | 2,4 | | | 40,49 € | | 22500-172060 | | Helezon Dişli | 60:1 | 2° 18 | 0,4 | - | - | - | 60 | 24,05 | 26 | 1,6 | 1,9 | 2,4 | | | 23,83 € | | 22500-171075 | | Helezon | - | 1° 28 | 0,3 | 1 | 11,74 | 12,34 | - | - | - | 1,5 | 1,8 | 2,2 | | | 40,49 € | | 22500-172075 | | Helezon Dişli | 75:1 | 1° 28 | 0,3 | - | - | - | 75 | 22,26 | 24 | 1,5 | 1,8 | 2,2 | | | 23,83 € | | 22500-171080 | | Helezon | - | 1° 43 | 0,3 | 1 | 10 | 10,84 | - | - | - | 1,5 | 1,8 | 2,2 | | | 40,49 € | | 22500-172080 | | Helezon Dişli | 80:1 | 1° 43 | 0,3 | - | - | - | 80 | 24 | 25,1 | 1,5 | 1,8 | 2,2 | | | 23,83 € | |
