        Gövde flanş somunları için

Ürün açıklaması/Ürün resimleri

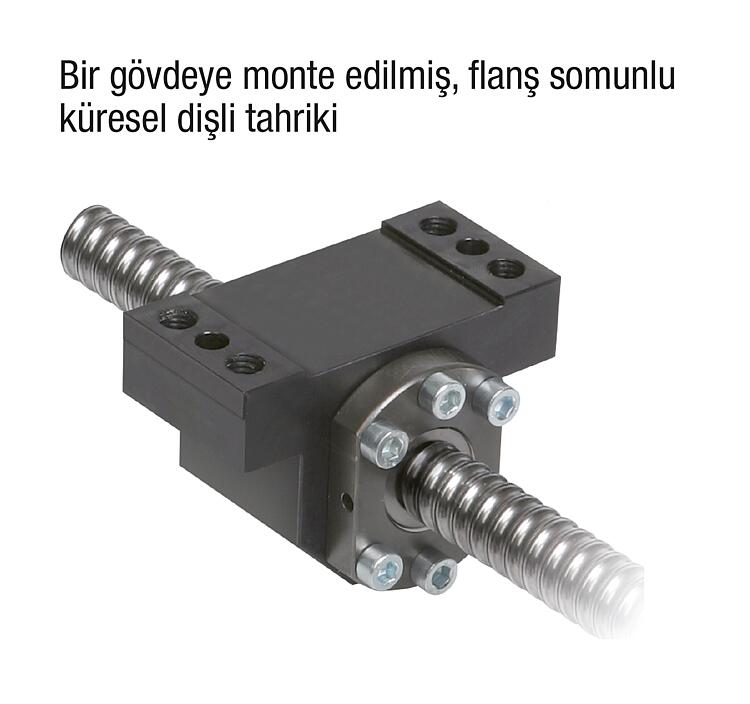

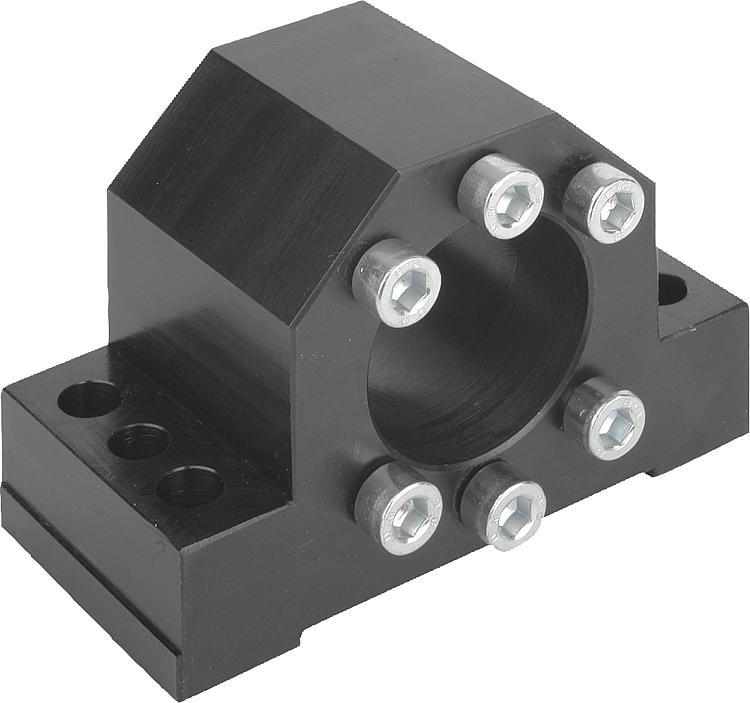

AçıklamaMalzeme:Çelik.Model:perdahlı.Bilgi:Gövdeler, DIN 69051 Bölüm 5 uyarınca olan flanş somunlarının montajı için uygundur. Mil yatağının aks yüksekliği, sabit yatak üniteleri 24072 ve hareketli yatak üniteleri 24074 ile uyarlanmıştır. Gövdeler üstten veya alttan vidalanabilir ve iki konik pim veya silindirik pim ile bağlanabilir.

Mukavemet sınıfı 8.8 olan 6 adet sabitleme cıvatası ile birlikte teslim edilir.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 24070 Gövde flanş somunları için

255 kB

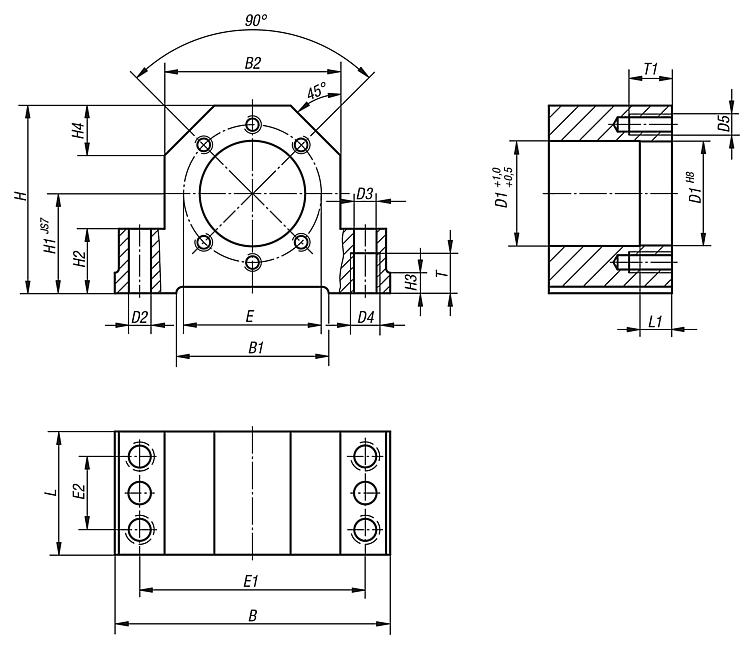

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Uygun olduğu mil Ø	B	B1	B2	D1	D2	D3	D4	D5	E	E1	E2	H	H1	H2	H3	H4	L	L1	T	T1	Fiyat
24070-016	16	86	50	52	28	7,7	8,4	M10	M5	38	68	23	58	32	22	7	15	42	10	15	12	134,79 €
24070-020	20	94	58	60	36	7,7	8,4	M10	M6	47	77	25	64	34	22	7	17	46	16	15	15	138,30 €
24070-025	25	108	63	66	40	9,7	10,5	M12	M6	51	88	29	72	39	27	10	19	46	16	18	15	141,77 €
24070-032	32	112	70	72	50	9,7	10,5	M12	M8	65	92	29	82	42	27	10	19	49	16	18	20	148,48 €
