        Çelik blok tasarımlı sabit rulman üniteleri, EK tipi

Ürün açıklaması/Ürün resimleri

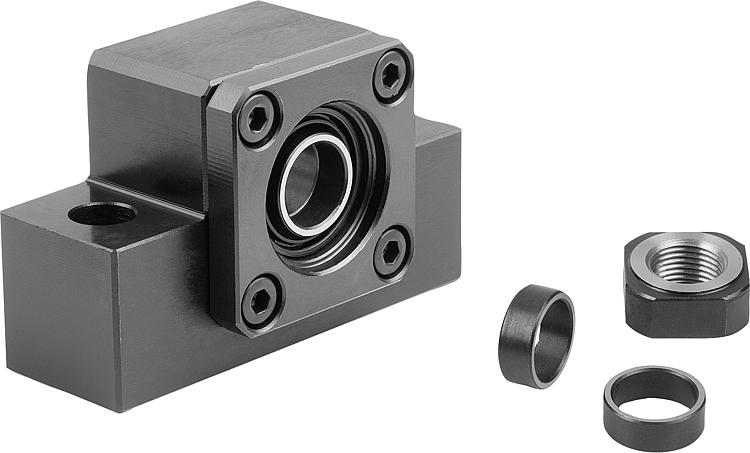

AçıklamaMalzeme:Gövde: çelik.Model:Gövde: perdahlı.Bilgi:Mil yatağının eksen yüksekliği, hareketli yatak ünitesi 24078-02'ye uygundur. Sabit yatak üniteleri contalı 2 eksenel eğimli bilyalı rulman ile bir gövdeden oluşmaktadır. Öne yerleştirilmiş flanş aracılığıyla ön gerilimli. Yerleştirme halkaları ve bir emniyet somunu ile.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 24078-01 Çelik blok tasarımlı sabit rulman üniteleri, EK tipi

170 kB

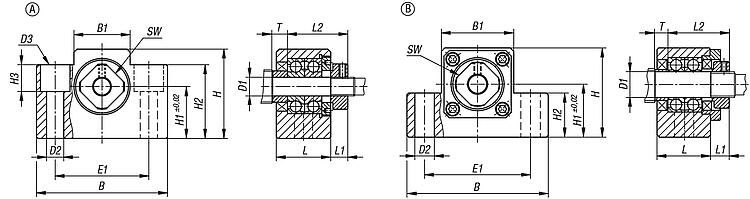

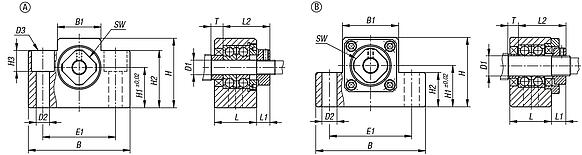

Çizimler (toplu genel bakış)

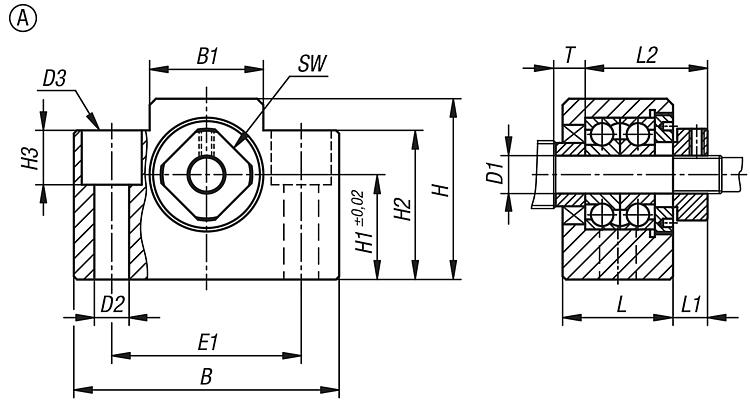

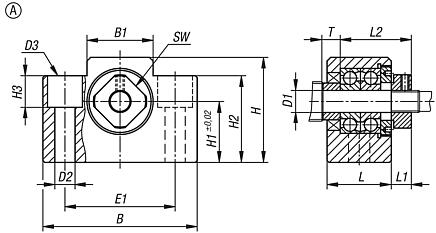

Sabit yatak üniteleri, blok tipi, Form A

daha fazla bilgi

Çizimler

Sabit yatak üniteleri, blok tipi, Form A

Ürün seçimi/filtresi

Sipariş numarası	Form	Boyut	B	B1	D1	D2	D3	E1	H	H1	H2	H3	L	L1	L2	SW	T	Dinamik yük sayıları N	Statik yük sayıları N	Mukavemet K (N/µm)	CAD	Aks.	Fiyat	Sipariş et
24078-01-006	A	6	42	18	6	5,5	9,5	30	25	13	20	11	20	5	22	12	7	2500	1100	32			78,65 €
24078-01-008	A	8	52	25	8	6,6	11	38	32	17	26	12	23	7	26	14	7,5	4100	1500	51			86,72 €

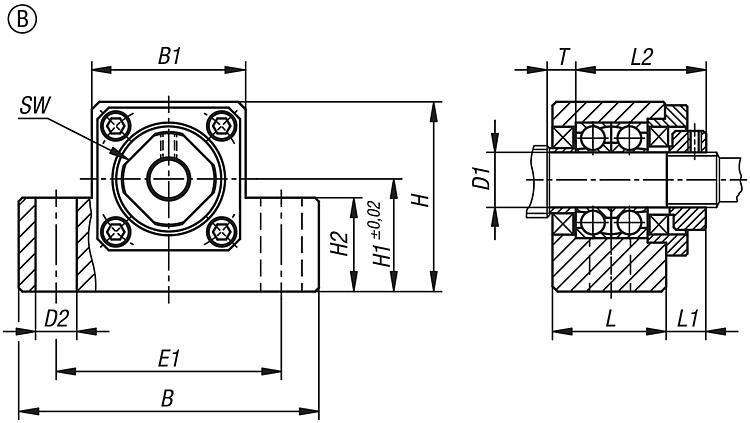

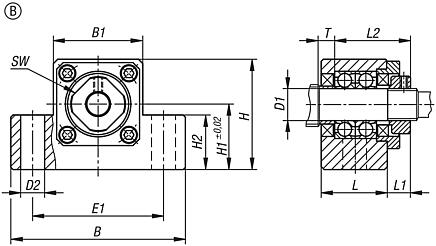

Sabit yatak üniteleri, blok tipi, Form B

daha fazla bilgi

Çizimler

Sabit yatak üniteleri, blok tipi, Form B

Ürün seçimi/filtresi

Sipariş numarası	Form	Boyut	B	B1	D1	D2	E1	H	H1	H2	L	L1	L2	SW	T	Dinamik yük sayıları N	Statik yük sayıları N	Mukavemet K (N/µm)	Fiyat
24078-01-010	B	10	70	36	10	9	52	43	25	24	24	6	29,5	16	5,5	6500	2800	95	92,30 €
24078-01-012	B	12	70	36	12	9	52	43	25	24	24	6	29,5	19	5,5	7000	3100	102	96,76 €
24078-01-015	B	15	80	41	15	11	60	50	30	25	25	6	36	22	10	7500	3500	114	112,93 €
24078-01-020	B	20	95	56	20	11	75	58	30	25	42	10	50	30	11	17500	3500	145	135,52 €
