        Hareketli yatak üniteleri blok tipi

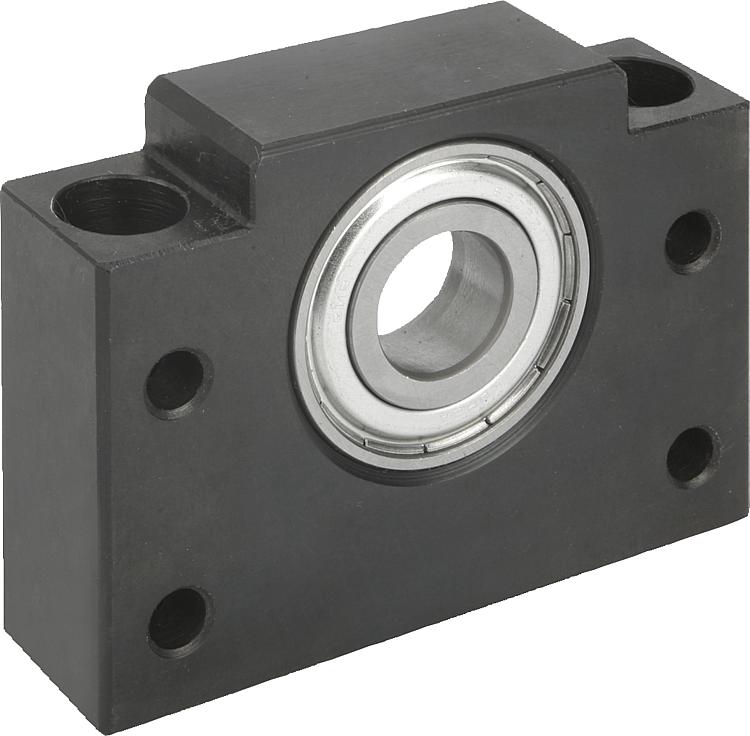

Ürün açıklaması/Ürün resimleri

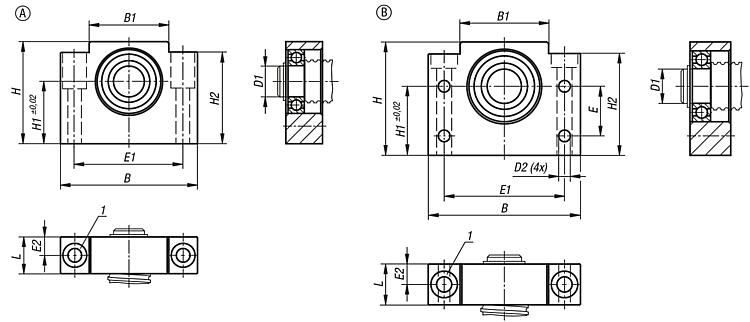

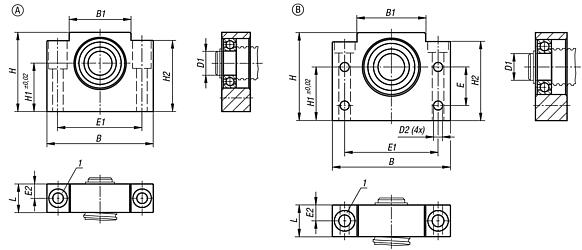

AçıklamaMalzeme:Gövde: çelik.Model:Gövde: perdahlı.Bilgi:Mil yatağının aks yüksekliği, sabit yatak ünitesi 24076 ile uyarlanmıştır. Hareketli yatak üniteleri, eksenel olarak milin boyuna esnemesine uyum sağlayan, oluklu bilyalı rulmanlı bir gövdeden meydana gelir.Çizim bilgisi:

1) ISO 4762 silindir başlı cıvata için C

Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 24078 Hareketli yatak üniteleri blok tipi

184 kB

Çizimler

Ürünlere genel bakış (sıkıştırılmış)

Ürün seçimi/filtresi

Sipariş numarası	Form	Boyut	B	B1	C	D1	D2	E	E1	E2	H	H1	H2	L	Fiyat
24078-006	A	6	52	25	M6	6	-	-	38	7	32	17	26	14	35,55 €
24078-010	B	10	60	34	M6	8	5,5	15	46	10	39	22	32,5	20	38,42 €
24078-012	B	12	60	34	M6	10	5,5	18	46	10	43	25	35	20	43,57 €
24078-015	B	15	70	40	M6	15	5,5	18	54	10	48	28	38	20	48,25 €
24078-017	B	17	86	50	M8	17	6,6	28	68	11,5	64	39	55	23	55,38 €
24078-020	B	20	88	52	M8	20	6,6	22	70	13	60	34	50	26	62,79 €

Sipariş numarası	Dinamik yük sayıları N	Statik yük sayıları N	Fiyat
24078-006	-	-	35,55 €
24078-010	3250	1400	38,42 €
24078-012	4550	1960	43,57 €
24078-015	5600	2840	48,25 €
24078-017	9500	4750	55,38 €
24078-020	9300	5000	62,79 €
