        Sabit yatak üniteleri

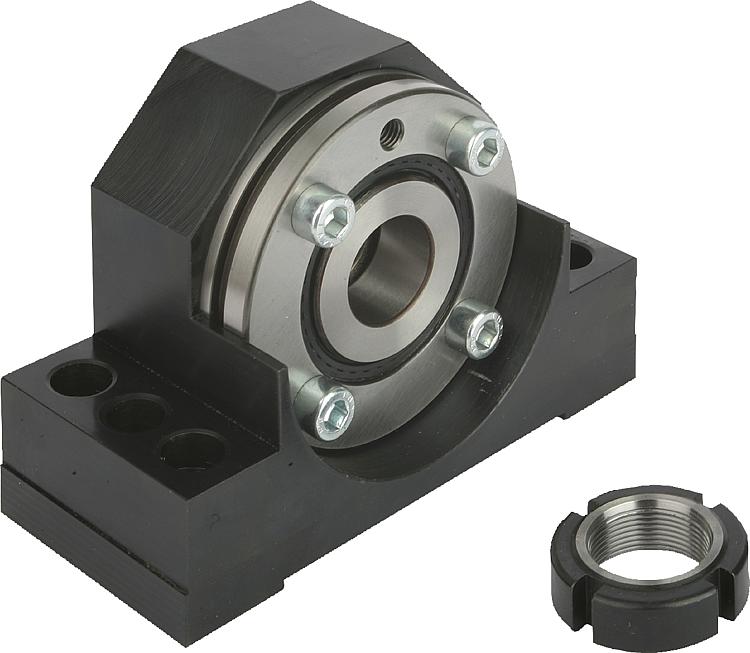

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Gövde: çelik.Model:Gövde: perdahlı.Bilgi:Mil yatağının aks yüksekliği, hareketli yatak üniteleri 24074 ve flanş somunları için gövde ile 24070 uyrlanmıştır. Gövdeler üstten veya alttan vidalanabilir ve iki konik pim veya silindirik pim ile bağlanabilir. Her iki tarafta bulunan dayanak kenarları ünitenin hizalanmasını kolaylaştırır.

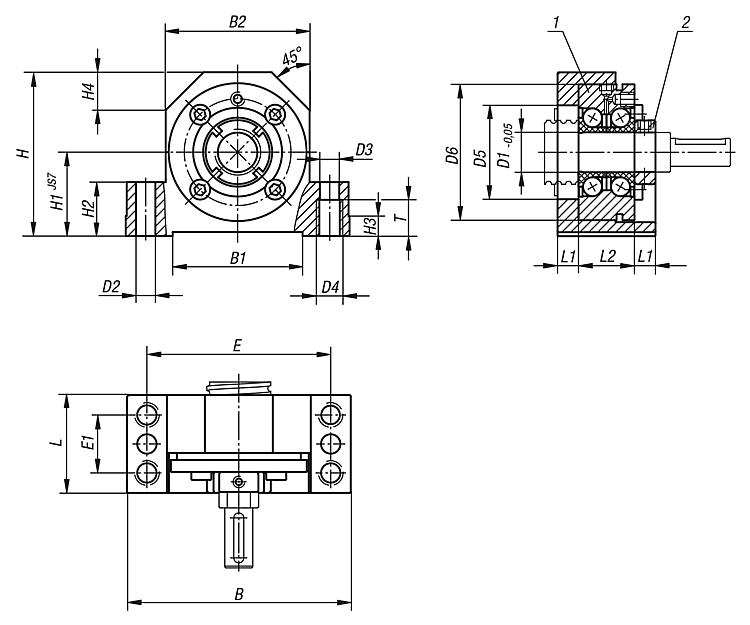

İki sıralı, önceden gerdirilmiş yüksek hassas yataklı ve 60° baskı açılı, montaj için komple hazır sabit yatak üniteleri. Her yönden hem radyal hem de eksenel kuvvetleri dengelerler ve ön gerginlik sayesinde yüksek katılık, konsantriklik, hassas takım konumlandırması ve tekrarlanabilirlik özelliklerini sağlarlar.Çizim bilgisi:

1) Eksenel eğimli bilyalı rulman
2) M yarıklı somun

Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 24072 Sabit yatak üniteleri

219 kB

Çizimler

Ürünlere genel bakış (sıkıştırılmış)

Ürün seçimi/filtresi

Sipariş numarası	Uygun olduğu mil Ø	B	B1	B2	D1	D2	D3	D4	D5	D6	E	E1	H	H1	H2	H3	H4	L	L1	L2	M	T	Fiyat
24072-010	16	86	50	52	10	7,7	8,4	M10	32	50	68	23	58	32	22	7	15	37	8,5	20	M10x1	15	633,94 €
24072-012	20	94	58	60	12	7,7	8,4	M10	32	55	77	25	64	34	22	7	17	42	8,5	25	M12x1	15	550,49 €
24072-015	20	108	63	66	15	9,7	10,5	M12	32	60	88	29	72	39	27	10	19	46	10,5	25	M15x1	18	485,24 €
24072-017	25	108	63	66	17	9,7	10,5	M12	36	62	88	29	72	39	27	10	19	46	10,5	25	M17x1	18	489,92 €
24072-020	32	112	70	72	20	9,7	10,5	M12	43	68	92	29	78	42	27	10	20	49	10,5	28	M20x1	18	522,18 €

Sipariş numarası	Dinamik yük sayıları N	Statik yük sayıları N	Mukavemet K (N/µm)	Fiyat
24072-010	13400	18800	325	633,94 €
24072-012	16900	24700	375	550,49 €
24072-015	17900	28000	400	485,24 €
24072-017	18800	31000	450	489,92 €
24072-020	26000	47000	650	522,18 €
