Bilyalı dişli tahrikler, haddelenmiş vidalı silindir başlı somunlu
24060

Bilyalı dişli tahrikler, haddelenmiş vidalı silindir başlı...

geri

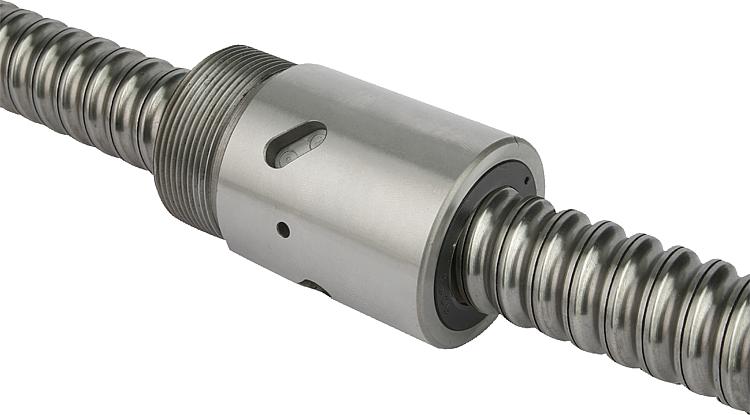

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Mil: çelik 1.1213.
Somun: çelik 1.3505.
Sıyırıcı: plastik.
Model:Mil: haddelenmiş, 62 ±2 HRC'ye indüksiyonla sertleştirilmiş ve polisajlı.
Somun: taşlanmış. Hareket hattı: 62 ±2 HRC'ye indüksiyonla sertleştirilmiş ve polisajlı.
Bilgi:Gotik sivri yay profilli, 5 mm veya 10 mm artışlı bilyalı dişli tahrik. Tekli, sağa doğru yükselir. ISO 3408 (DIN 69051) uyarınca vidalı dişli, bilyalı dişli silindir başlı somun.
Hassasiyet sınıfı C7'ye göre imal edilmiştir (tolerans 50 µ / 300 mm). Eksenel boşluk ile ön gerdirme yok   P0 (maks. 0,08 mm).
Talep üzerine:Bilyalı dişli milleri, sizin istekleriniz doğrultusunda ve ayrıntılı bir çizim temelinde imal ederiz.
Maks üretim uzumluğu 5600 mm.

Başka hassasiyet sınıfları ve beslemeler (bkz. Teknik bilgi) teslim edilebilir.
Dikkat:Vidalı silindir başlı somun, montaj yardımı olmadan milden çıkartılmamalıdır, aksi takdirde bilyalar düşer.Çizim bilgisi:
M) yağlama deliği
Özellikler:
RoHS
İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
 Datasheet 24060 Bilyalı dişli tahrikler, haddelenmiş vidalı silindir başlı somunlu 190 kB
 Bilyalı dişli tahrikler için teknik bilgi 122 kB

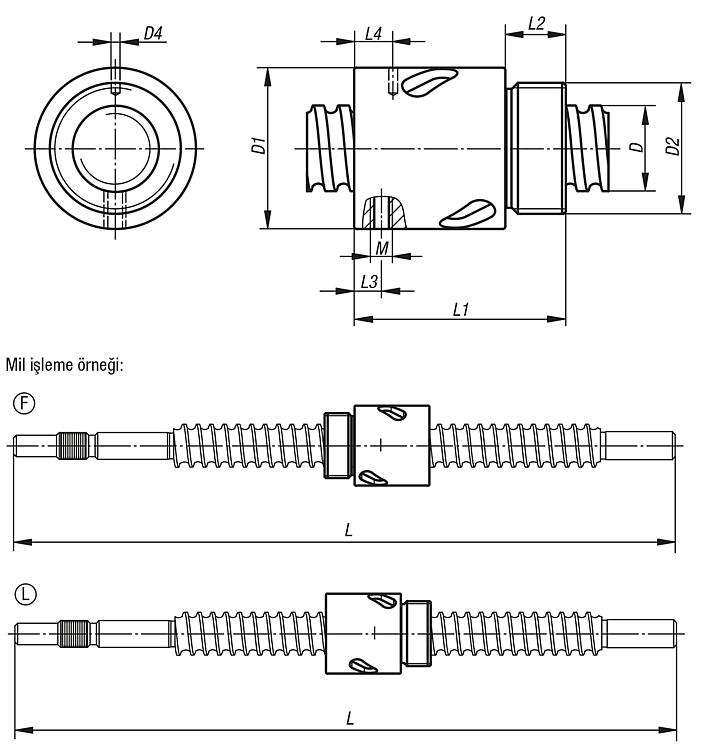

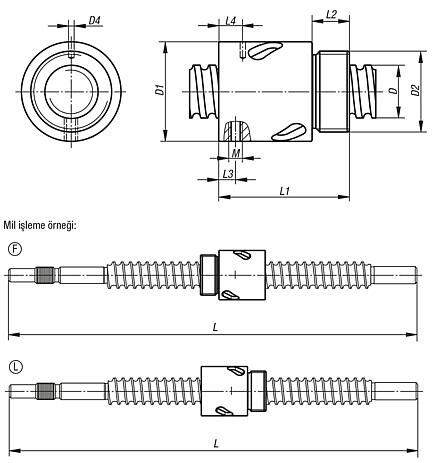

Çizimler

Bilyalı dişli tahrikler, haddelenmiş vidalı silindir başlı somunlu

Ürün seçimi/filtresi

Sipariş numarasıDArtmaD1D2L1L2L3MKüre ØDestek
dönüş
sayısı
Dinamik
yük sayıları
N
Statik
yük sayıları
N
Mukavemet K
(N/µm)
CADAks.FiyatSipariş et
24060-16052X16532,5M26x1,54212--3,1754888015250200  Talep üzerine
24060-20052X20538M35x1,54515--3,1754999019950250  Talep üzerine
24060-25052X25543M40x1,5691932M63,17541119025810350  Talep üzerine
