Bilyalı dişli tahrikler, haddelenmiş flanş somunlu, DIN 69051 Bölüm 5
24055

Bilyalı dişli tahrikler, haddelenmiş flanş somunlu, DIN 69051...

geri

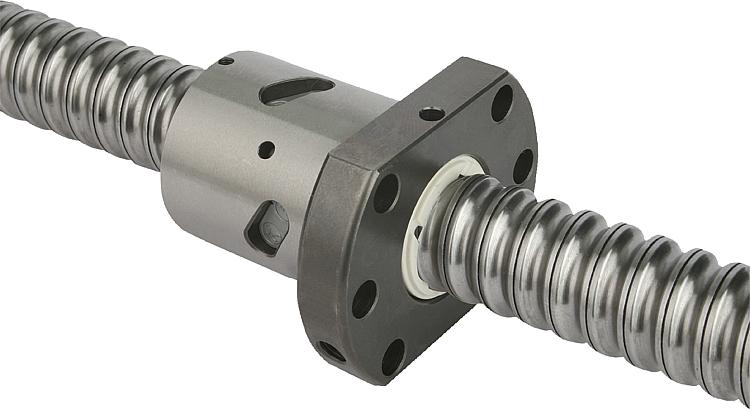

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Mil: çelik 1.1213.
Somun: çelik 1.3505.
Sıyırıcı: plastik.
Model:Mil: haddelenmiş, 62 ±2 HRC'ye indüksiyonla sertleştirilmiş ve polisajlı.
Somun: taşlanmış. Hareket hattı: 62 ±2 HRC'ye indüksiyonla sertleştirilmiş ve polisajlı.
Bilgi:Gotik sivri yay profilli, 5 mm veya 10 mm artışlı bilyalı dişli tahrik. Tekli, sağa doğru yükselir. DIN 69051 Bölüm 5 uyarınca, flanşlı bilyalı dişlili flanş somunu.
Hassasiyet sınıfı C7'ye göre imal edilmiştir (tolerans 50 µ / 300 mm). Eksenel boşluk ile ön gerdirme yok   P0 (maks. 0,08 mm).
Talep üzerine:Bilyalı dişli milleri, sizin istekleriniz doğrultusunda ve ayrıntılı bir çizim temelinde imal ederiz.
Maks üretim uzumluğu 5600 mm.

Başka hassasiyet sınıfları ve beslemeler (bkz. Teknik bilgi) teslim edilebilir.
Dikkat:Flanş somunu, montaj yardımı olmadan milden çıkartılmamalıdır, aksi takdirde bilyalar düşer.Çizim bilgisi:
1) M6 yağlama deliği
Özellikler:
RoHS
İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
 Datasheet 24055 Bilyalı dişli tahrikler, haddelenmiş flanş somunlu, DIN 69051 Bölüm 5 198 kB
 Bilyalı dişli tahrikler için teknik bilgi 122 kB

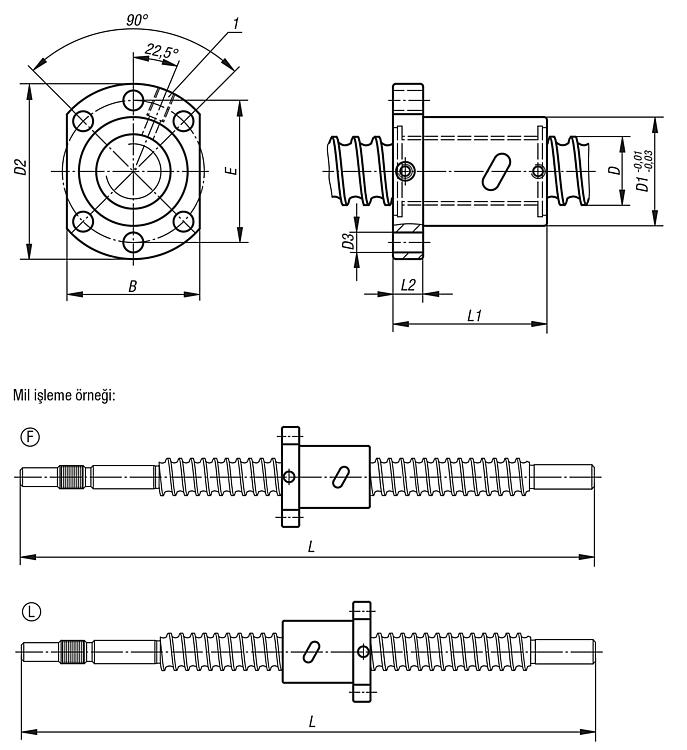

Çizimler

Bilyalı dişli tahrikler, haddelenmiş flanş somunlu, DIN 69051 Bölüm 5

Ürün seçimi/filtresi

Sipariş numarasıDD1ArtmaD2D3BEL1L2Küre ØDestek
dönüş
sayısı
Dinamik
yük sayıları
N
Statik
yük sayıları
N
Mukavemet K
(N/µm)
CADAks.FiyatSipariş et
24055-16052X16285485,5403845103,1754888015250200 Talep üzerine
24055-20052X20365586,6444751103,1754999019950250 Talep üzerine
24055-25052X25405626,6485151103,17541119025810350 Talep üzerine
24055-32052X32505809626552123,17541264034030400 Talep üzerine
24055-32102X325010809626590126,3543093061020400 Talep üzerine
