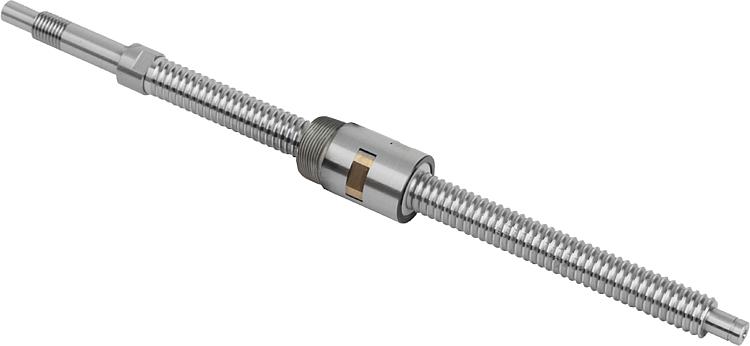

24105Minyatür bilyalı dişli tahrikler taşlanmış, vidalı silindir... |
geri |
|
Ürün açıklaması/Ürün resimleri |
|
|
AçıklamaMalzeme:Mil çelik 1.1213 veya paslanmaz çelik 1.4112.
Somun çelik 1.3505 veya paslanmaz çelik 1.4034. Model:Mil ve somun: taşlanmış, 62 ±2 HRC'ye indüksiyonla sertleştirilmiş ve polisajlı.Bilgi:Hazır işlenmiş mil uçlu ve vidalı silindir başlı somunlu minyatür bilyalı dişli tahrikler. Yağlanmış bir şekilde teslim edilir. Sonradan yağlamanın yapılması önerilir.
Hassasiyet sınıfı C5'e göre üretilmiştir. Ön gerginlik yok, eksenel boşluk var (maks. 0,008 mm).
Optik, gıda ürünleri endüstrisi, otomasyon, ilaç teknolojisi, donatım endüstrisi, uzay mühendisliği ve hassas makine teknolojileri alanında kullanım için hassas miller.Dikkat:Vidalı silindir başlı somun, milden çıkartılmamalıdır, aksi takdirde bilyalar düşer. İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|

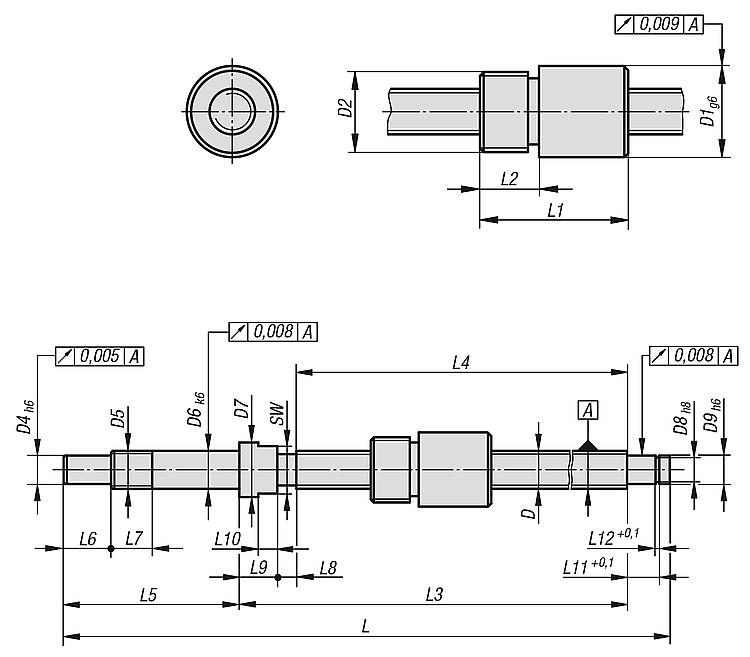

| Sipariş numarası | Ana gövde
malzemesi | D | Artma | Strok
S | D1
| D2 | D4 | D5 | D6 | D7 | D8 | D9 | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | L10 | L11 | L12 | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 24105-0810050 | çelik | 8 | 1 | 50 | 16 | M14x1 | 6 | M8x1 | 8 | 11,5 | 5,7 | 6 | 148 | 22 | 8 | 102 | 90 | 37 | 10 | 9 | 4 | 8 | 4 | 6,8 | 0,8 |  | | 476,32 € | | | 24105-0810100 | çelik | 8 | 1 | 100 | 16 | M14x1 | 6 | M8x1 | 8 | 11,5 | 5,7 | 6 | 198 | 22 | 8 | 152 | 140 | 37 | 10 | 9 | 4 | 8 | 4 | 6,8 | 0,8 | | | 531,45 € | | | 24105-0810150 | çelik | 8 | 1 | 150 | 16 | M14x1 | 6 | M8x1 | 8 | 11,5 | 5,7 | 6 | 248 | 22 | 8 | 202 | 190 | 37 | 10 | 9 | 4 | 8 | 4 | 6,8 | 0,8 | | | 590,86 € | | | 24105-0820050 | çelik | 8 | 2 | 50 | 16 | M14x1 | 6 | M8x1 | 8 | 11,5 | 5,7 | 6 | 148 | 27 | 8 | 102 | 90 | 37 | 10 | 9 | 4 | 8 | 4 | 6,8 | 0,8 | | | 428,39 € | | | 24105-0820100 | çelik | 8 | 2 | 100 | 16 | M14x1 | 6 | M8x1 | 8 | 11,5 | 5,7 | 6 | 198 | 27 | 8 | 152 | 140 | 37 | 10 | 9 | 4 | 8 | 4 | 6,8 | 0,8 | | | 464,15 € | | | 24105-0820150 | çelik | 8 | 2 | 150 | 16 | M14x1 | 6 | M8x1 | 8 | 11,5 | 5,7 | 6 | 248 | 27 | 8 | 202 | 190 | 37 | 10 | 9 | 4 | 8 | 4 | 6,8 | 0,8 | | | 495,66 € | | | 24105-1020050 | çelik | 10 | 2 | 50 | 18 | M16x1 | 6 | M8x1 | 8 | 11,5 | 5,7 | 6 | 158 | 28,5 | 7 | 112 | 100 | 37 | 10 | 9 | 4 | 8 | 4 | 6,8 | 0,8 | | | 499,61 € | | | 24105-1020100 | çelik | 10 | 2 | 100 | 18 | M16x1 | 6 | M8x1 | 8 | 11,5 | 5,7 | 6 | 208 | 28,5 | 7 | 162 | 150 | 37 | 10 | 9 | 4 | 8 | 4 | 6,8 | 0,8 | | | 535,07 € | | | 24105-1020150 | çelik | 10 | 2 | 150 | 18 | M16x1 | 6 | M8x1 | 8 | 11,5 | 5,7 | 6 | 258 | 28,5 | 7 | 212 | 200 | 37 | 10 | 9 | 4 | 8 | 4 | 6,8 | 0,8 | | | 579,69 € | | | 24105-1020200 | çelik | 10 | 2 | 200 | 18 | M16x1 | 6 | M8x1 | 8 | 11,5 | 5,7 | 6 | 308 | 28,5 | 7 | 262 | 250 | 37 | 10 | 9 | 4 | 8 | 4 | 6,8 | 0,8 | | | 617,47 € | | | 24105-1220050 | çelik | 12 | 2 | 50 | 20,5 | M18x1 | 8 | M10x1 | 10 | 14 | 7,6 | 8 | 180 | 29 | 10 | 125 | 110 | 45 | 15 | 10 | 5 | 10 | 5 | 7,9 | 0,9 | | | 514,05 € | | | 24105-1220100 | çelik | 12 | 2 | 100 | 20,5 | M18x1 | 8 | M10x1 | 10 | 14 | 7,6 | 8 | 230 | 29 | 10 | 175 | 160 | 45 | 15 | 10 | 5 | 10 | 5 | 7,9 | 0,9 | | | 556,73 € | | | 24105-1220150 | çelik | 12 | 2 | 150 | 20,5 | M18x1 | 8 | M10x1 | 10 | 14 | 7,6 | 8 | 280 | 29 | 10 | 225 | 210 | 45 | 15 | 10 | 5 | 10 | 5 | 7,9 | 0,9 | | | 596,77 € | | | 24105-1220200 | çelik | 12 | 2 | 200 | 20,5 | M18x1 | 8 | M10x1 | 10 | 14 | 7,6 | 8 | 330 | 29 | 10 | 275 | 260 | 45 | 15 | 10 | 5 | 10 | 5 | 7,9 | 0,9 | | | 640,78 € | | | 24105-1220250 | çelik | 12 | 2 | 250 | 20,5 | M18x1 | 8 | M10x1 | 10 | 14 | 7,6 | 8 | 380 | 29 | 10 | 325 | 310 | 45 | 15 | 10 | 5 | 10 | 5 | 7,9 | 0,9 | | | 679,82 € | | | 24105-10810050 | paslanmaz çelik | 8 | 1 | 50 | 16 | M14x1 | 6 | M8x1 | 8 | 11,5 | 5,7 | 6 | 148 | 22 | 8 | 102 | 90 | 37 | 10 | 9 | 4 | 8 | 4 | 6,8 | 0,8 | | | 523,94 € | | | 24105-10810100 | paslanmaz çelik | 8 | 1 | 100 | 16 | M14x1 | 6 | M8x1 | 8 | 11,5 | 5,7 | 6 | 198 | 22 | 8 | 152 | 140 | 37 | 10 | 9 | 4 | 8 | 4 | 6,8 | 0,8 | | | 584,59 € | | | 24105-10810150 | paslanmaz çelik | 8 | 1 | 150 | 16 | M14x1 | 6 | M8x1 | 8 | 11,5 | 5,7 | 6 | 248 | 22 | 8 | 202 | 190 | 37 | 10 | 9 | 4 | 8 | 4 | 6,8 | 0,8 | | | 649,96 € | | | 24105-10820050 | paslanmaz çelik | 8 | 2 | 50 | 16 | M14x1 | 6 | M8x1 | 8 | 11,5 | 5,7 | 6 | 148 | 27 | 8 | 102 | 90 | 37 | 10 | 9 | 4 | 8 | 4 | 6,8 | 0,8 | | | 471,21 € | | | 24105-10820100 | paslanmaz çelik | 8 | 2 | 100 | 16 | M14x1 | 6 | M8x1 | 8 | 11,5 | 5,7 | 6 | 198 | 27 | 8 | 152 | 140 | 37 | 10 | 9 | 4 | 8 | 4 | 6,8 | 0,8 | | | 510,58 € | | | 24105-10820150 | paslanmaz çelik | 8 | 2 | 150 | 16 | M14x1 | 6 | M8x1 | 8 | 11,5 | 5,7 | 6 | 248 | 27 | 8 | 202 | 190 | 37 | 10 | 9 | 4 | 8 | 4 | 6,8 | 0,8 | | | 545,24 € | | | 24105-11020050 | paslanmaz çelik | 10 | 2 | 50 | 18 | M16x1 | 6 | M8x1 | 10 | 11,5 | 5,7 | 6 | 158 | 28,5 | 10 | 112 | 100 | 37 | 10 | 9 | 4 | 8 | 4 | 6,8 | 0,8 | | | 549,56 € | | | 24105-11020100 | paslanmaz çelik | 10 | 2 | 100 | 18 | M16x1 | 6 | M8x1 | 10 | 11,5 | 5,7 | 6 | 208 | 28,5 | 10 | 162 | 150 | 37 | 10 | 9 | 4 | 8 | 4 | 6,8 | 0,8 | | | 588,57 € | | | 24105-11020150 | paslanmaz çelik | 10 | 2 | 150 | 18 | M16x1 | 6 | M8x1 | 10 | 11,5 | 5,7 | 6 | 258 | 28,5 | 10 | 212 | 200 | 37 | 10 | 9 | 4 | 8 | 4 | 6,8 | 0,8 | | | 637,66 € | | | 24105-11020200 | paslanmaz çelik | 10 | 2 | 200 | 18 | M16x1 | 6 | M8x1 | 10 | 11,5 | 5,7 | 6 | 308 | 28,5 | 10 | 262 | 250 | 37 | 10 | 9 | 4 | 8 | 4 | 6,8 | 0,8 | | | 679,21 € | | | 24105-11220050 | paslanmaz çelik | 12 | 2 | 50 | 20,5 | M18x1 | 8 | M10x1 | 12 | 14 | 7,6 | 8 | 180 | 29 | 12 | 125 | 110 | 45 | 15 | 10 | 5 | 10 | 5 | 7,9 | 0,9 | | | 565,47 € | | | 24105-11220100 | paslanmaz çelik | 12 | 2 | 100 | 20,5 | M18x1 | 8 | M10x1 | 12 | 14 | 7,6 | 8 | 230 | 29 | 12 | 175 | 160 | 45 | 15 | 10 | 5 | 10 | 5 | 7,9 | 0,9 | | | 612,38 € | | | 24105-11220150 | paslanmaz çelik | 12 | 2 | 150 | 20,5 | M18x1 | 8 | M10x1 | 12 | 14 | 7,6 | 8 | 280 | 29 | 12 | 225 | 210 | 45 | 15 | 10 | 5 | 10 | 5 | 7,9 | 0,9 | | | 656,44 € | | | 24105-11220200 | paslanmaz çelik | 12 | 2 | 200 | 20,5 | M18x1 | 8 | M10x1 | 12 | 14 | 7,6 | 8 | 330 | 29 | 12 | 275 | 260 | 45 | 15 | 10 | 5 | 10 | 5 | 7,9 | 0,9 | | | 704,85 € | | | 24105-11220250 | paslanmaz çelik | 12 | 2 | 250 | 20,5 | M18x1 | 8 | M10x1 | 12 | 14 | 7,6 | 8 | 380 | 29 | 12 | 325 | 310 | 45 | 15 | 10 | 5 | 10 | 5 | 7,9 | 0,9 | | | 747,79 € | |
| Sipariş numarası | Ana gövde
malzemesi | SW | Destek
dönüş
sayısı | Eğim açısı | Küre Ø | Dinamik
yük sayıları
N | Statik
yük sayıları
N | maks.
devir sayısı
Dev/dak | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 24105-0810050 | çelik | 10 | 1 x 3 | 2° 13’ | 0,8 | 700 | 1300 | 3200 | | | 476,32 € | | | 24105-0810100 | çelik | 10 | 1 x 3 | 2° 13’ | 0,8 | 700 | 1300 | 3200 | | | 531,45 € | | | 24105-0810150 | çelik | 10 | 1 x 3 | 2° 13’ | 0,8 | 700 | 1300 | 3200 | | | 590,86 € | | | 24105-0820050 | çelik | 10 | 1 x 3 | 4° 23’ | 1,6 | 1350 | 2250 | 4200 | | | 428,39 € | | | 24105-0820100 | çelik | 10 | 1 x 3 | 4° 23’ | 1,6 | 1350 | 2250 | 4200 | | | 464,15 € | | | 24105-0820150 | çelik | 10 | 1 x 3 | 4° 23’ | 1,6 | 1350 | 2250 | 4200 | | | 495,66 € | | | 24105-1020050 | çelik | 10 | 1 x 3 | 2° 32’ | 1,6 | 1500 | 2900 | 4000 | | | 499,61 € | | | 24105-1020100 | çelik | 10 | 1 x 3 | 2° 32’ | 1,6 | 1500 | 2900 | 4000 | | | 535,07 € | | | 24105-1020150 | çelik | 10 | 1 x 3 | 2° 32’ | 1,6 | 1500 | 2900 | 4000 | | | 579,69 € | | | 24105-1020200 | çelik | 10 | 1 x 3 | 2° 32’ | 1,6 | 1500 | 2900 | 4000 | | | 617,47 € | | | 24105-1220050 | çelik | 12 | 1 x 3 | 2° 58’ | 1,6 | 1700 | 3700 | 3400 | | | 514,05 € | | | 24105-1220100 | çelik | 12 | 1 x 3 | 2° 58’ | 1,6 | 1700 | 3700 | 3400 | | | 556,73 € | | | 24105-1220150 | çelik | 12 | 1 x 3 | 2° 58’ | 1,6 | 1700 | 3700 | 3400 | | | 596,77 € | | | 24105-1220200 | çelik | 12 | 1 x 3 | 2° 58’ | 1,6 | 1700 | 3700 | 3400 | | | 640,78 € | | | 24105-1220250 | çelik | 12 | 1 x 3 | 2° 58’ | 1,6 | 1700 | 3700 | 3400 | | | 679,82 € | | | 24105-10810050 | paslanmaz çelik | 10 | 1 x 3 | 2° 13’ | 0,8 | 670 | 1290 | 3000 | | | 523,94 € | | | 24105-10810100 | paslanmaz çelik | 10 | 1 x 3 | 2° 13’ | 0,8 | 670 | 1290 | 3000 | | | 584,59 € | | | 24105-10810150 | paslanmaz çelik | 10 | 1 x 3 | 2° 13’ | 0,8 | 670 | 1290 | 3000 | | | 649,96 € | | | 24105-10820050 | paslanmaz çelik | 10 | 1 x 3 | 4° 23’ | 1,6 | 900 | 1500 | 3000 | | | 471,21 € | | | 24105-10820100 | paslanmaz çelik | 10 | 1 x 3 | 4° 23’ | 1,6 | 900 | 1500 | 3000 | | | 510,58 € | | | 24105-10820150 | paslanmaz çelik | 10 | 1 x 3 | 4° 23’ | 1,6 | 900 | 1500 | 3000 | | | 545,24 € | | | 24105-11020050 | paslanmaz çelik | 10 | 1 x 3 | 2° 32’ | 1,6 | 1500 | 2900 | 3000 | | | 549,56 € | | | 24105-11020100 | paslanmaz çelik | 10 | 1 x 3 | 2° 32’ | 1,6 | 1500 | 2900 | 3000 | | | 588,57 € | | | 24105-11020150 | paslanmaz çelik | 10 | 1 x 3 | 2° 32’ | 1,6 | 1500 | 2900 | 3000 | | | 637,66 € | | | 24105-11020200 | paslanmaz çelik | 10 | 1 x 3 | 2° 32’ | 1,6 | 1500 | 2900 | 3000 | | | 679,21 € | | | 24105-11220050 | paslanmaz çelik | 12 | 1 x 3 | 2° 58’ | 1,6 | 1660 | 3620 | 3000 | | | 565,47 € | | | 24105-11220100 | paslanmaz çelik | 12 | 1 x 3 | 2° 58’ | 1,6 | 1660 | 3620 | 3000 | | | 612,38 € | | | 24105-11220150 | paslanmaz çelik | 12 | 1 x 3 | 2° 58’ | 1,6 | 1660 | 3620 | 3000 | | | 656,44 € | | | 24105-11220200 | paslanmaz çelik | 12 | 1 x 3 | 2° 58’ | 1,6 | 1660 | 3620 | 3000 | | | 704,85 € | | | 24105-11220250 | paslanmaz çelik | 12 | 1 x 3 | 2° 58’ | 1,6 | 1660 | 3620 | 3000 | | | 747,79 € | |
