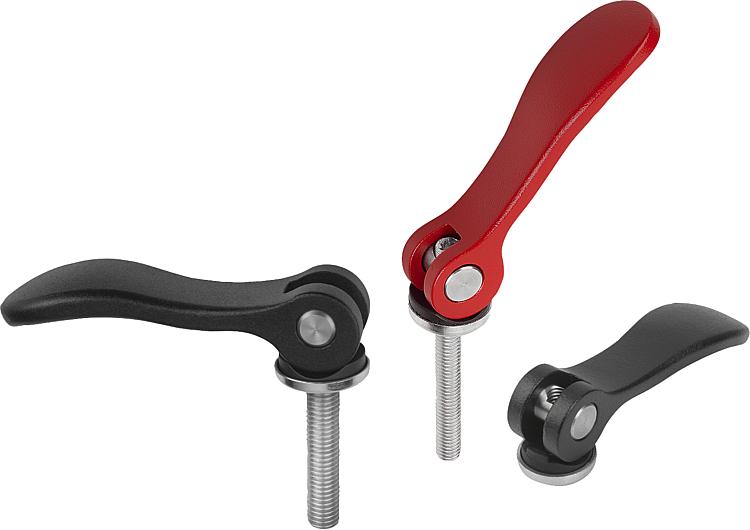

Eksantrik kol, içten dişli ve dıştan dişli, çelik veya paslanmaz çelik
04232

Eksantrik kol, içten dişli ve dıştan dişli, çelik veya...

geri

Ürün açıklaması/Ürün resimleri

Tüm ürünleri aç/filtrele
AçıklamaMalzeme:Tutamak kolu: Alüminyum döküm EN AC-46200.
Baskı pulu: Plastik PA 66 GF 35-X cam elyaf takviyeli.
Aks pimi: Paslanmaz çelik 1.4305.
Pimli cıvata ve pul: Çelik, mukavemet sınıfı 5.8 veya paslanmaz çelik 1.4305.
Model:Tutma kolu: Siyah toz boya kaplamalı, ince yapı veya kırmızı RAL 3003 ince yapı.
Baskı pulu siyah.
Aks pimi kaplamasız.
Pimli cıvata ve pul çelik, mavi pasifleştirilmiş veya paslanmaz çelik kaplamasız.
Bilgi:Plastikler, yük altında yavaşlama (retardasyon) özelliğine sahiptir.Özellikler:
RoHS
İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
 Datasheet 04232 Eksantrik kol, içten dişli ve dıştan dişli, çelik veya paslanmaz çelik 143 kB

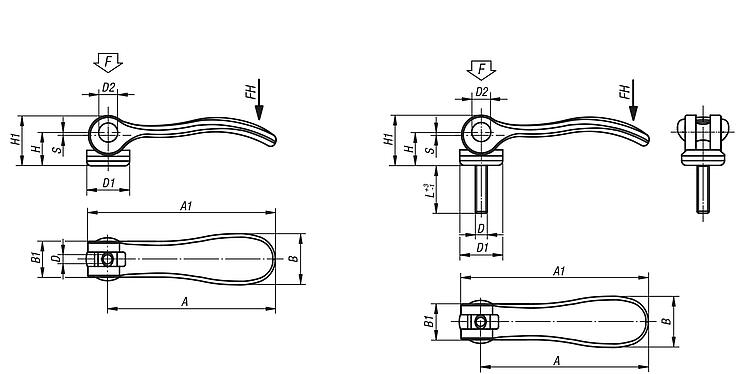

Çizimler (toplu genel bakış)

Eksantrik kol, içten dişli ve dıştan dişli, çelik veya paslanmaz çelik

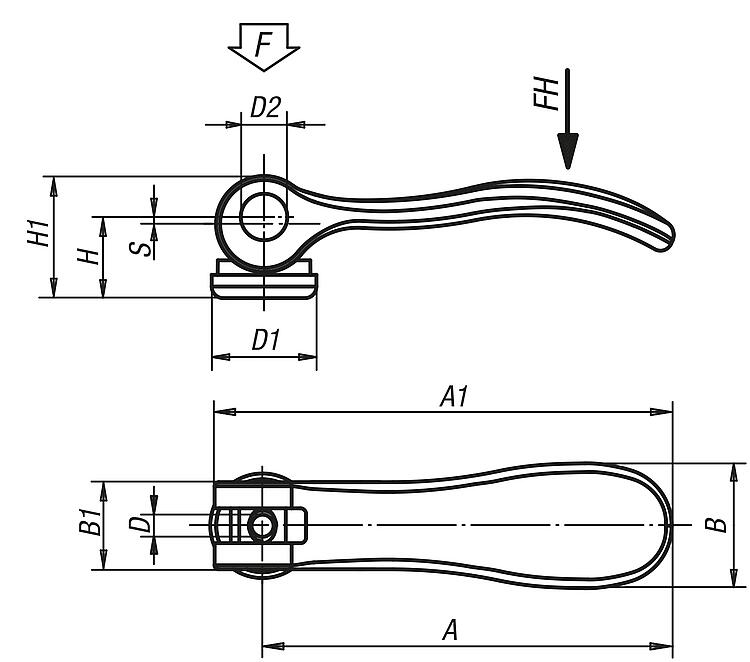

Eksantrik kol, içten dişli

daha fazla bilgi

Çizimler

Eksantrik kol, içten dişli

Ürünlere genel bakış (sıkıştırılmış)

Ürün seçimi/filtresi
Sipariş numarası
çelik
Sipariş numarası
paslanmaz çelik
Ana gövde
rengi
D

D1D2BB1HH1AA1Strok
S
Bağlama
kuvveti
F (kN)
El
kuvveti
FH N
Filtre
04232-950110304232-9511103siyahM312614,411,591336,241,711,590
04232-950110404232-9511104siyahM412614,411,591336,241,711,590
04232-050110404232-0511104siyahM415,48181311,21752,359,112,5100
04232-050110504232-0511105siyahM515,48181311,21752,359,112,5100
04232-150110504232-1511105siyahM518,1921,51514,52270,479,21,24120
04232-150110604232-1511106siyahM618,1921,51514,52270,479,21,24120
04232-250110804232-2511108siyahM827,11133,3241828,5961081,58350
04232-950140304232-9511403rubin kırmızı RAL 3003M312614,411,591336,241,711,590
04232-950140404232-9511404rubin kırmızı RAL 3003M412614,411,591336,241,711,590
04232-050140404232-0511404rubin kırmızı RAL 3003M415,48181311,21752,359,112,5100
04232-050140504232-0511405rubin kırmızı RAL 3003M515,48181311,21752,359,112,5100
04232-150140504232-1511405rubin kırmızı RAL 3003M518,1921,51514,52270,479,21,24120
04232-150140604232-1511406rubin kırmızı RAL 3003M618,1921,51514,52270,479,21,24120
04232-250140804232-2511408rubin kırmızı RAL 3003M827,11133,3241828,5961081,58350

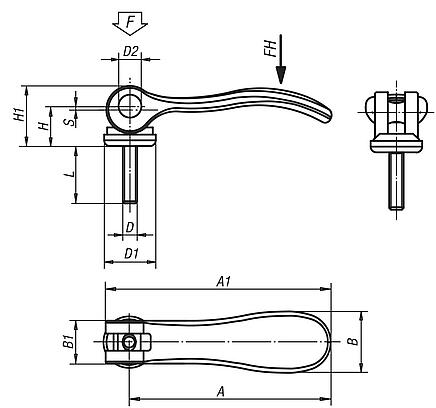

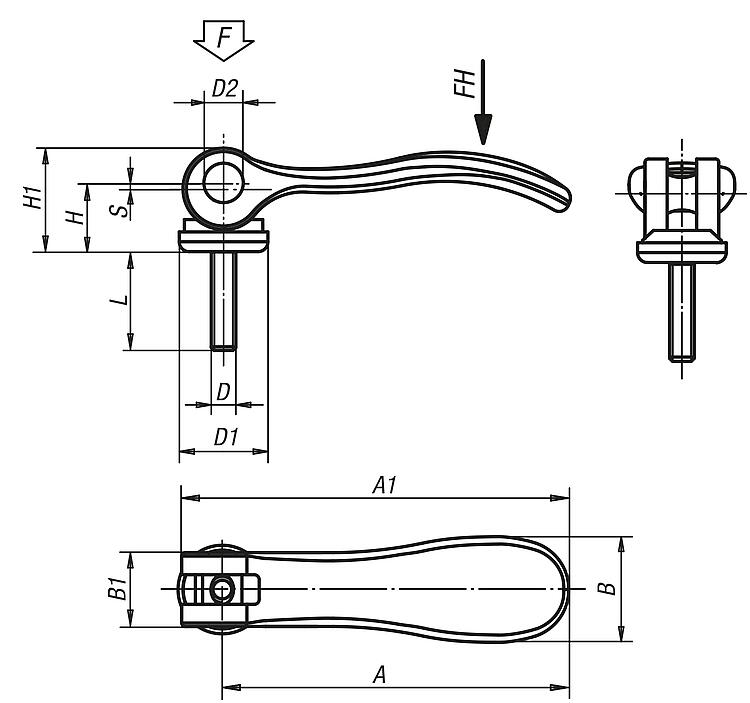

Eksantrik kol, dıştan dişli

daha fazla bilgi

Çizimler

Eksantrik kol, dıştan dişli

Ürünlere genel bakış (sıkıştırılmış)

Ürün seçimi/filtresi
Sipariş numarası
çelik
RenkDD1D2BB1HH1AA1LStrok
S
Bağlama
kuvveti
F (kN)
El
kuvveti
FH N
Filtre
04232-9501103XsiyahM312614,411,591336,241,710/15/30/10/15/3011,590
04232-9501104XsiyahM412614,411,591336,241,710/15/30/10/15/3011,590
04232-0501104XsiyahM415,48181311,21752,359,115/20/30/15/20/3012,5100
04232-0501105XsiyahM515,48181311,21752,359,120/30/40/50/20/30/40/5012,5100
04232-1501105XsiyahM518,1921,51514,52270,479,220/30/40/50/20/30/40/501,24120
04232-1501106XsiyahM618,1921,51514,52270,479,220/30/40/50/20/30/40/501,24120
04232-2501108XsiyahM827,11133,3241828,59610825/30/40/50/25/30/40/501,58350
04232-2501110XsiyahM1027,11133,3241828,59610825/30/40/50/25/30/40/501,58350
04232-9501403Xrubin kırmızı RAL 3003M312614,411,591336,241,710/15/30/10/15/3011,590
04232-9501404Xrubin kırmızı RAL 3003M412614,411,591336,241,710/15/30/10/15/3011,590
04232-0501404Xrubin kırmızı RAL 3003M415,48181311,21752,359,115/20/30/15/20/3012,5100
04232-0501405Xrubin kırmızı RAL 3003M515,48181311,21752,359,120/30/40/50/20/30/40/5012,5100
04232-1501405Xrubin kırmızı RAL 3003M518,1921,51514,52270,479,220/30/40/50/20/30/40/501,24120
04232-1501406Xrubin kırmızı RAL 3003M618,1921,51514,52270,479,220/30/40/50/20/30/40/501,24120
04232-2501408Xrubin kırmızı RAL 3003M827,11133,3241828,59610825/30/40/50/25/30/40/501,58350
04232-2501410Xrubin kırmızı RAL 3003M1027,11133,3241828,59610825/30/40/50/25/30/40/501,58350
