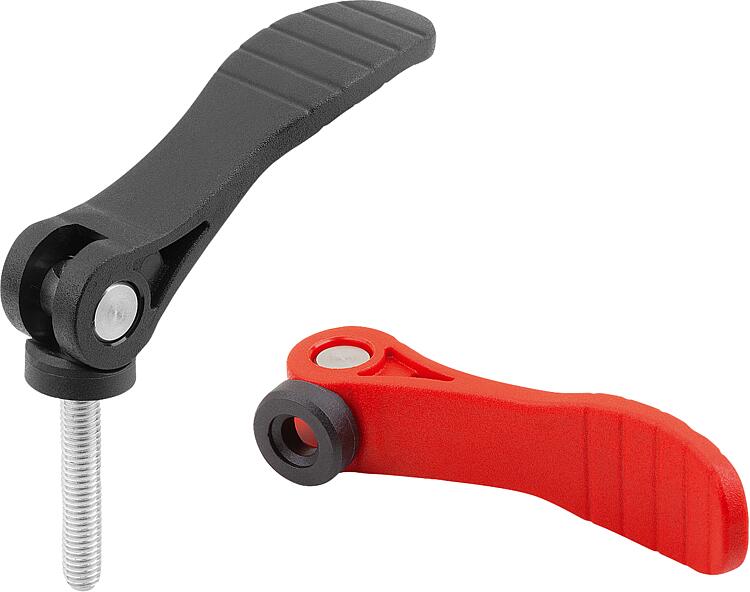

04232-14Eksantrik kamlı kenetleme kolları, plastik, içten dişli ve... |
geri |
|
|
AçıklamaÜrün açıklaması:Eksantrik kamlı kenetleme kolu, teknik olarak optimize edilmiş bir plastik baskı puluna sahiptir.
Baskı pulu, çok iyi aşınma ve oturma direnci sağlayan özel bir yüksek performanslı plastikten yapılmıştır. Malzeme:Cam elyaf takviyeli PA 6.6 plastik tutma kolu.
Karbon elyaf takviyeli yüksek performanslı termoplastikten üretilen baskı pulu.
Paslanmaz çelik 1.4305 aks pimi.
Çelik dişli bulon, sağlamlık sınıfı 5.8 veya paslanmaz çelik 1.4305. Model:Tutamak kolu siyah veya trafik kırmızısı RAL3020.
Baskı pulu siyah.
Aks pimi kaplamasız.
Pimli cıvata mavi pasifleştirilmiş veya paslanmaz çelik kaplamasız.Bilgi:Plastikler, yük altında yavaşlama (retardasyon) özelliğine sahiptir.Aksesuar:Hafif kavisli temas yüzeyleri için, 04234 paslanmaz çelikten üretilen pul, isteğe bağlı olarak sipariş edilebilir.
Bu, baskı pulu ile temas yüzeyi arasına bir pul olarak takılabilir. İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|

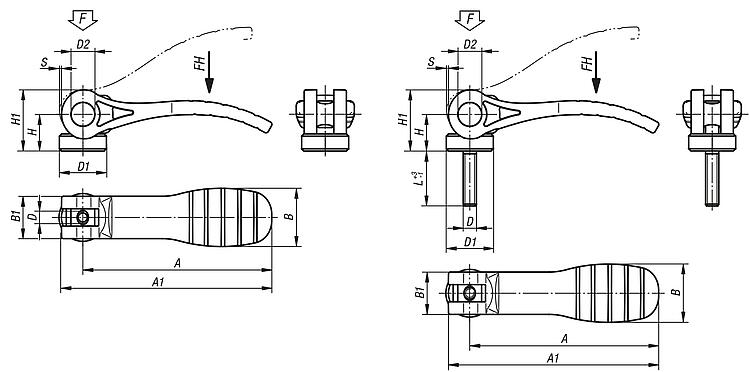

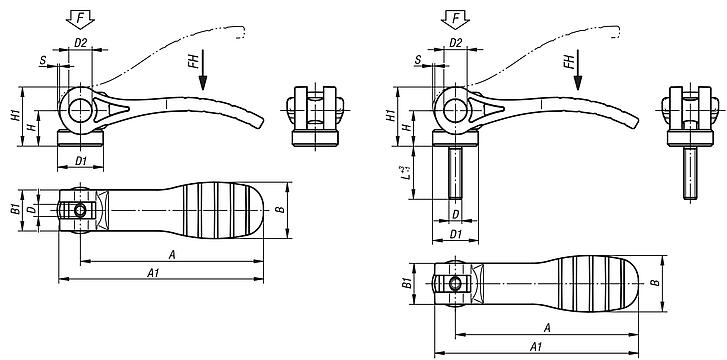

Çizimler (toplu genel bakış) |

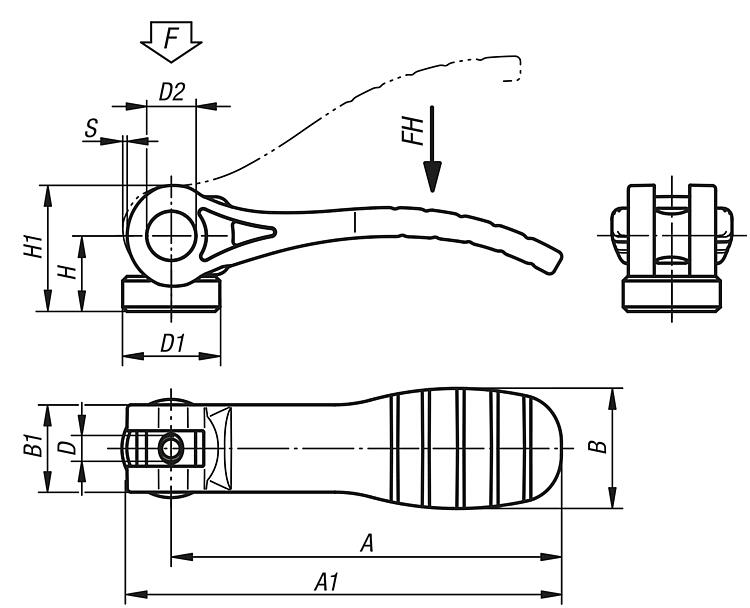

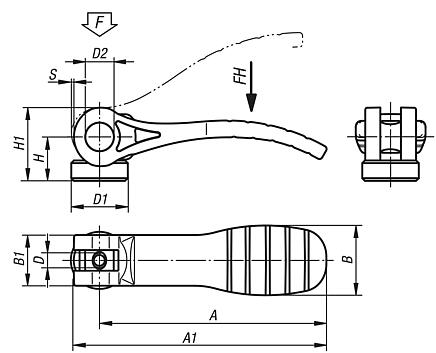

Eksantrik kamlı kenetleme kolları, plastik, içten dişli ile, plastik baskı pulu |
daha fazla bilgi |
| Sipariş numarası | Eski norelem satış numarası | Bileşen
malzemesi | Ana gövde
rengi | D | D1 | D2 | B | B1 | H | H1 | A | A1 | Strok
S | Bağlama
kuvveti
F (kN) | El
kuvveti
FH N | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 04232-14-1521105 | 04232-1521105 | çelik | siyah | M5 | 16 | 9 | 22 | 16 | 14 | 23,2 | 71,5 | 79,6 | 1,15 | 2,5 | 125 |  | | 5,62 € | | | 04232-14-1521106 | 04232-1521106 | çelik | siyah | M6 | 16 | 9 | 22 | 16 | 14 | 23,2 | 71,5 | 79,6 | 1,15 | 2,5 | 125 | | | 5,62 € | | | 04232-14-2521108 | 04232-2521108 | çelik | siyah | M8 | 25 | 11 | 33 | 24,2 | 16,3 | 27,9 | 100 | 110 | 1,5 | 5 | 170 | | | 6,59 € | | | 04232-14-1531105 | 04232-1531105 | paslanmaz çelik | siyah | M5 | 16 | 9 | 22 | 16 | 14 | 23,2 | 71,5 | 79,6 | 1,15 | 2,5 | 125 | | | 8,50 € | | | 04232-14-1531106 | 04232-1531106 | paslanmaz çelik | siyah | M6 | 16 | 9 | 22 | 16 | 14 | 23,2 | 71,5 | 79,6 | 1,15 | 2,5 | 125 | | | 8,50 € | | | 04232-14-2531108 | 04232-2531108 | paslanmaz çelik | siyah | M8 | 25 | 11 | 33 | 24,2 | 16,3 | 27,9 | 100 | 110 | 1,5 | 5 | 170 | | | 9,88 € | | | 04232-14-15218405 | 04232-15218405 | çelik | trafik kırmızı RAL 3020 | M5 | 16 | 9 | 22 | 16 | 14 | 23,2 | 71,5 | 79,6 | 1,15 | 2,5 | 125 | | | 5,62 € | | | 04232-14-15218406 | 04232-15218406 | çelik | trafik kırmızı RAL 3020 | M6 | 16 | 9 | 22 | 16 | 14 | 23,2 | 71,5 | 79,6 | 1,15 | 2,5 | 125 | | | 5,62 € | | | 04232-14-25218408 | 04232-25218408 | çelik | trafik kırmızı RAL 3020 | M8 | 25 | 11 | 33 | 24,2 | 16,3 | 27,9 | 100 | 110 | 1,5 | 5 | 170 | | | 6,59 € | | | 04232-14-15318405 | 04232-15318405 | paslanmaz çelik | trafik kırmızı RAL 3020 | M5 | 16 | 9 | 22 | 16 | 14 | 23,2 | 71,5 | 79,6 | 1,15 | 2,5 | 125 | | | 8,50 € | | | 04232-14-15318406 | 04232-15318406 | paslanmaz çelik | trafik kırmızı RAL 3020 | M6 | 16 | 9 | 22 | 16 | 14 | 23,2 | 71,5 | 79,6 | 1,15 | 2,5 | 125 | | | 8,50 € | | | 04232-14-25318408 | 04232-25318408 | paslanmaz çelik | trafik kırmızı RAL 3020 | M8 | 25 | 11 | 33 | 24,2 | 16,3 | 27,9 | 100 | 110 | 1,5 | 5 | 170 | | | 9,88 € | |
|

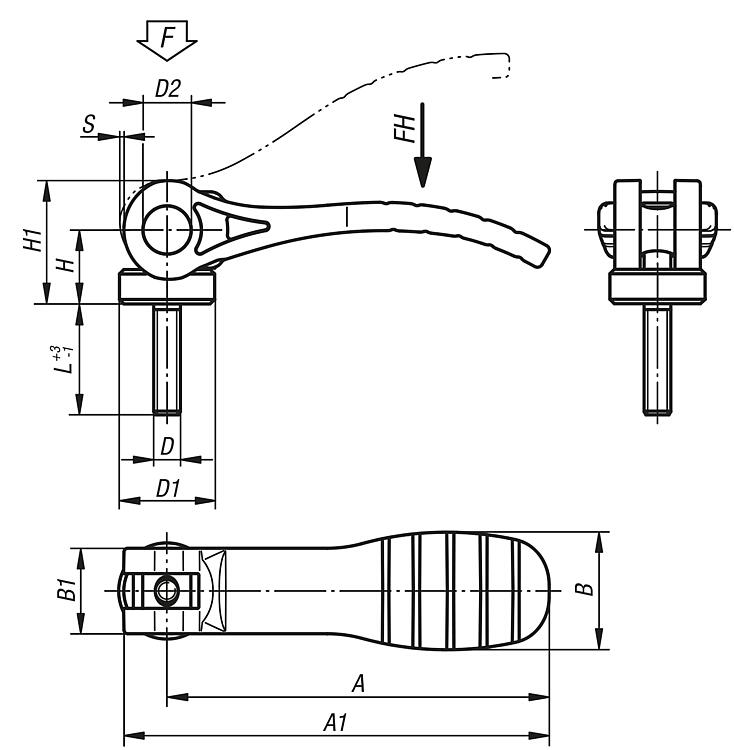

Eksantrik kamlı kenetleme kolları, plastik, dıştan dişli ile, plastik baskı pulu ve dişli bulonu çelik veya paslanmaz çelik |
daha fazla bilgi |
| Sipariş numarası | Eski norelem satış numarası | Bileşen
malzemesi | Ana gövde
rengi | D | D1 | D2 | B | B1 | H | H1 | A | A1 | L | Strok
S | Bağlama
kuvveti
F (kN) | El
kuvveti
FH N | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 04232-14-1521105X20 | 04232-1521105X20 | çelik | siyah | M5 | 16 | 9 | 22 | 16 | 14 | 23,2 | 71,5 | 79,6 | 20 | 1,15 | 2,5 | 125 | | | 6,04 € | | | 04232-14-1521105X30 | 04232-1521105X30 | çelik | siyah | M5 | 16 | 9 | 22 | 16 | 14 | 23,2 | 71,5 | 79,6 | 30 | 1,15 | 2,5 | 125 | | | 6,04 € | | | 04232-14-1521105X40 | 04232-1521105X40 | çelik | siyah | M5 | 16 | 9 | 22 | 16 | 14 | 23,2 | 71,5 | 79,6 | 40 | 1,15 | 2,5 | 125 | | | 6,42 € | | | 04232-14-1521105X50 | 04232-1521105X50 | çelik | siyah | M5 | 16 | 9 | 22 | 16 | 14 | 23,2 | 71,5 | 79,6 | 50 | 1,15 | 2,5 | 125 | | | 6,42 € | | | 04232-14-1521106X20 | 04232-1521106X20 | çelik | siyah | M6 | 16 | 9 | 22 | 16 | 14 | 23,2 | 71,5 | 79,6 | 20 | 1,15 | 2,5 | 125 | | | 6,04 € | | | 04232-14-1521106X30 | 04232-1521106X30 | çelik | siyah | M6 | 16 | 9 | 22 | 16 | 14 | 23,2 | 71,5 | 79,6 | 30 | 1,15 | 2,5 | 125 | | | 6,04 € | | | 04232-14-1521106X40 | 04232-1521106X40 | çelik | siyah | M6 | 16 | 9 | 22 | 16 | 14 | 23,2 | 71,5 | 79,6 | 40 | 1,15 | 2,5 | 125 | | | 6,42 € | | | 04232-14-1521106X50 | 04232-1521106X50 | çelik | siyah | M6 | 16 | 9 | 22 | 16 | 14 | 23,2 | 71,5 | 79,6 | 50 | 1,15 | 2,5 | 125 | | | 6,42 € | | | 04232-14-2521108X25 | 04232-2521108X25 | çelik | siyah | M8 | 25 | 11 | 33 | 24,2 | 16,3 | 27,9 | 100 | 110 | 25 | 1,5 | 5 | 170 | | | 7,05 € | | | 04232-14-2521108X30 | 04232-2521108X30 | çelik | siyah | M8 | 25 | 11 | 33 | 24,2 | 16,3 | 27,9 | 100 | 110 | 30 | 1,5 | 5 | 170 | | | 7,05 € | | | 04232-14-2521108X40 | 04232-2521108X40 | çelik | siyah | M8 | 25 | 11 | 33 | 24,2 | 16,3 | 27,9 | 100 | 110 | 40 | 1,5 | 5 | 170 | | | 7,56 € | | | 04232-14-2521108X50 | 04232-2521108X50 | çelik | siyah | M8 | 25 | 11 | 33 | 24,2 | 16,3 | 27,9 | 100 | 110 | 50 | 1,5 | 5 | 170 | | | 7,56 € | | | 04232-14-2521110X25 | 04232-2521110X25 | çelik | siyah | M10 | 25 | 11 | 33 | 24,2 | 16,3 | 27,9 | 100 | 110 | 25 | 1,5 | 5 | 170 | | | 7,05 € | | | 04232-14-2521110X30 | 04232-2521110X30 | çelik | siyah | M10 | 25 | 11 | 33 | 24,2 | 16,3 | 27,9 | 100 | 110 | 30 | 1,5 | 5 | 170 | | | 7,05 € | | | 04232-14-2521110X40 | 04232-2521110X40 | çelik | siyah | M10 | 25 | 11 | 33 | 24,2 | 16,3 | 27,9 | 100 | 110 | 40 | 1,5 | 5 | 170 | | | 7,56 € | | | 04232-14-2521110X50 | 04232-2521110X50 | çelik | siyah | M10 | 25 | 11 | 33 | 24,2 | 16,3 | 27,9 | 100 | 110 | 50 | 1,5 | 5 | 170 | | | 7,56 € | | | 04232-14-1531105X20 | 04232-1531105X20 | paslanmaz çelik | siyah | M5 | 16 | 9 | 22 | 16 | 14 | 23,2 | 71,5 | 79,6 | 20 | 1,15 | 2,5 | 125 | | | 9,04 € | | | 04232-14-1531105X30 | 04232-1531105X30 | paslanmaz çelik | siyah | M5 | 16 | 9 | 22 | 16 | 14 | 23,2 | 71,5 | 79,6 | 30 | 1,15 | 2,5 | 125 | | | 9,04 € | | | 04232-14-1531105X40 | 04232-1531105X40 | paslanmaz çelik | siyah | M5 | 16 | 9 | 22 | 16 | 14 | 23,2 | 71,5 | 79,6 | 40 | 1,15 | 2,5 | 125 | | | 9,66 € | | | 04232-14-1531105X50 | 04232-1531105X50 | paslanmaz çelik | siyah | M5 | 16 | 9 | 22 | 16 | 14 | 23,2 | 71,5 | 79,6 | 50 | 1,15 | 2,5 | 125 | | | 9,66 € | | | 04232-14-1531106X20 | 04232-1531106X20 | paslanmaz çelik | siyah | M6 | 16 | 9 | 22 | 16 | 14 | 23,2 | 71,5 | 79,6 | 20 | 1,15 | 2,5 | 125 | | | 9,04 € | | | 04232-14-1531106X30 | 04232-1531106X30 | paslanmaz çelik | siyah | M6 | 16 | 9 | 22 | 16 | 14 | 23,2 | 71,5 | 79,6 | 30 | 1,15 | 2,5 | 125 | | | 9,04 € | | | 04232-14-1531106X40 | 04232-1531106X40 | paslanmaz çelik | siyah | M6 | 16 | 9 | 22 | 16 | 14 | 23,2 | 71,5 | 79,6 | 40 | 1,15 | 2,5 | 125 | | | 9,66 € | | | 04232-14-1531106X50 | 04232-1531106X50 | paslanmaz çelik | siyah | M6 | 16 | 9 | 22 | 16 | 14 | 23,2 | 71,5 | 79,6 | 50 | 1,15 | 2,5 | 125 | | | 9,66 € | | | 04232-14-2531108X25 | 04232-2531108X25 | paslanmaz çelik | siyah | M8 | 25 | 11 | 33 | 24,2 | 16,3 | 27,9 | 100 | 110 | 25 | 1,5 | 5 | 170 | | | 10,58 € | | | 04232-14-2531108X30 | 04232-2531108X30 | paslanmaz çelik | siyah | M8 | 25 | 11 | 33 | 24,2 | 16,3 | 27,9 | 100 | 110 | 30 | 1,5 | 5 | 170 | | | 10,58 € | | | 04232-14-2531108X40 | 04232-2531108X40 | paslanmaz çelik | siyah | M8 | 25 | 11 | 33 | 24,2 | 16,3 | 27,9 | 100 | 110 | 40 | 1,5 | 5 | 170 | | | 11,32 € | | | 04232-14-2531108X50 | 04232-2531108X50 | paslanmaz çelik | siyah | M8 | 25 | 11 | 33 | 24,2 | 16,3 | 27,9 | 100 | 110 | 50 | 1,5 | 5 | 170 | | | 11,32 € | | | 04232-14-2531110X25 | 04232-2531110X25 | paslanmaz çelik | siyah | M10 | 25 | 11 | 33 | 24,2 | 16,3 | 27,9 | 100 | 110 | 25 | 1,5 | 5 | 170 | | | 10,58 € | | | 04232-14-2531110X30 | 04232-2531110X30 | paslanmaz çelik | siyah | M10 | 25 | 11 | 33 | 24,2 | 16,3 | 27,9 | 100 | 110 | 30 | 1,5 | 5 | 170 | | | 10,58 € | | | 04232-14-2531110X40 | 04232-2531110X40 | paslanmaz çelik | siyah | M10 | 25 | 11 | 33 | 24,2 | 16,3 | 27,9 | 100 | 110 | 40 | 1,5 | 5 | 170 | | | 11,32 € | | | 04232-14-2531110X50 | 04232-2531110X50 | paslanmaz çelik | siyah | M10 | 25 | 11 | 33 | 24,2 | 16,3 | 27,9 | 100 | 110 | 50 | 1,5 | 5 | 170 | | | 11,32 € | | | 04232-14-15218405X20 | 04232-15218405X20 | çelik | trafik kırmızı RAL 3020 | M5 | 16 | 9 | 22 | 16 | 14 | 23,2 | 71,5 | 79,6 | 20 | 1,15 | 2,5 | 125 | | | 6,04 € | | | 04232-14-15218405X30 | 04232-15218405X30 | çelik | trafik kırmızı RAL 3020 | M5 | 16 | 9 | 22 | 16 | 14 | 23,2 | 71,5 | 79,6 | 30 | 1,15 | 2,5 | 125 | | | 6,04 € | | | 04232-14-15218405X40 | 04232-15218405X40 | çelik | trafik kırmızı RAL 3020 | M5 | 16 | 9 | 22 | 16 | 14 | 23,2 | 71,5 | 79,6 | 40 | 1,15 | 2,5 | 125 | | | 6,42 € | | | 04232-14-15218405X50 | 04232-15218405X50 | çelik | trafik kırmızı RAL 3020 | M5 | 16 | 9 | 22 | 16 | 14 | 23,2 | 71,5 | 79,6 | 50 | 1,15 | 2,5 | 125 | | | 6,42 € | | | 04232-14-15218406X20 | 04232-15218406X20 | çelik | trafik kırmızı RAL 3020 | M6 | 16 | 9 | 22 | 16 | 14 | 23,2 | 71,5 | 79,6 | 20 | 1,15 | 2,5 | 125 | | | 6,04 € | | | 04232-14-15218406X30 | 04232-15218406X30 | çelik | trafik kırmızı RAL 3020 | M6 | 16 | 9 | 22 | 16 | 14 | 23,2 | 71,5 | 79,6 | 30 | 1,15 | 2,5 | 125 | | | 6,04 € | | | 04232-14-15218406X40 | 04232-15218406X40 | çelik | trafik kırmızı RAL 3020 | M6 | 16 | 9 | 22 | 16 | 14 | 23,2 | 71,5 | 79,6 | 40 | 1,15 | 2,5 | 125 | | | 6,42 € | | | 04232-14-15218406X50 | 04232-15218406X50 | çelik | trafik kırmızı RAL 3020 | M6 | 16 | 9 | 22 | 16 | 14 | 23,2 | 71,5 | 79,6 | 50 | 1,15 | 2,5 | 125 | | | 6,42 € | | | 04232-14-25218408X25 | 04232-25218408X25 | çelik | trafik kırmızı RAL 3020 | M8 | 25 | 11 | 33 | 24,2 | 16,3 | 27,9 | 100 | 110 | 25 | 1,5 | 5 | 170 | | | 7,05 € | | | 04232-14-25218408X30 | 04232-25218408X30 | çelik | trafik kırmızı RAL 3020 | M8 | 25 | 11 | 33 | 24,2 | 16,3 | 27,9 | 100 | 110 | 30 | 1,5 | 5 | 170 | | | 7,05 € | | | 04232-14-25218408X40 | 04232-25218408X40 | çelik | trafik kırmızı RAL 3020 | M8 | 25 | 11 | 33 | 24,2 | 16,3 | 27,9 | 100 | 110 | 40 | 1,5 | 5 | 170 | | | 7,56 € | | | 04232-14-25218408X50 | 04232-25218408X50 | çelik | trafik kırmızı RAL 3020 | M8 | 25 | 11 | 33 | 24,2 | 16,3 | 27,9 | 100 | 110 | 50 | 1,5 | 5 | 170 | | | 7,56 € | | | 04232-14-25218410X25 | 04232-25218410X25 | çelik | trafik kırmızı RAL 3020 | M10 | 25 | 11 | 33 | 24,2 | 16,3 | 27,9 | 100 | 110 | 25 | 1,5 | 5 | 170 | | | 7,05 € | | | 04232-14-25218410X30 | 04232-25218410X30 | çelik | trafik kırmızı RAL 3020 | M10 | 25 | 11 | 33 | 24,2 | 16,3 | 27,9 | 100 | 110 | 30 | 1,5 | 5 | 170 | | | 7,05 € | | | 04232-14-25218410X40 | 04232-25218410X40 | çelik | trafik kırmızı RAL 3020 | M10 | 25 | 11 | 33 | 24,2 | 16,3 | 27,9 | 100 | 110 | 40 | 1,5 | 5 | 170 | | | 7,56 € | | | 04232-14-25218410X50 | 04232-25218410X50 | çelik | trafik kırmızı RAL 3020 | M10 | 25 | 11 | 33 | 24,2 | 16,3 | 27,9 | 100 | 110 | 50 | 1,5 | 5 | 170 | | | 7,56 € | | | 04232-14-15318405X20 | 04232-15318405X20 | paslanmaz çelik | trafik kırmızı RAL 3020 | M5 | 16 | 9 | 22 | 16 | 14 | 23,2 | 71,5 | 79,6 | 20 | 1,15 | 2,5 | 125 | | | 9,04 € | | | 04232-14-15318405X30 | 04232-15318405X30 | paslanmaz çelik | trafik kırmızı RAL 3020 | M5 | 16 | 9 | 22 | 16 | 14 | 23,2 | 71,5 | 79,6 | 30 | 1,15 | 2,5 | 125 | | | 9,04 € | | | 04232-14-15318405X40 | 04232-15318405X40 | paslanmaz çelik | trafik kırmızı RAL 3020 | M5 | 16 | 9 | 22 | 16 | 14 | 23,2 | 71,5 | 79,6 | 40 | 1,15 | 2,5 | 125 | | | 9,66 € | | | 04232-14-15318405X50 | 04232-15318405X50 | paslanmaz çelik | trafik kırmızı RAL 3020 | M5 | 16 | 9 | 22 | 16 | 14 | 23,2 | 71,5 | 79,6 | 50 | 1,15 | 2,5 | 125 | | | 9,66 € | | | 04232-14-15318406X20 | 04232-15318406X20 | paslanmaz çelik | trafik kırmızı RAL 3020 | M6 | 16 | 9 | 22 | 16 | 14 | 23,2 | 71,5 | 79,6 | 20 | 1,15 | 2,5 | 125 | | | 9,04 € | | | 04232-14-15318406X30 | 04232-15318406X30 | paslanmaz çelik | trafik kırmızı RAL 3020 | M6 | 16 | 9 | 22 | 16 | 14 | 23,2 | 71,5 | 79,6 | 30 | 1,15 | 2,5 | 125 | | | 9,04 € | | | 04232-14-15318406X40 | 04232-15318406X40 | paslanmaz çelik | trafik kırmızı RAL 3020 | M6 | 16 | 9 | 22 | 16 | 14 | 23,2 | 71,5 | 79,6 | 40 | 1,15 | 2,5 | 125 | | | 9,66 € | | | 04232-14-15318406X50 | 04232-15318406X50 | paslanmaz çelik | trafik kırmızı RAL 3020 | M6 | 16 | 9 | 22 | 16 | 14 | 23,2 | 71,5 | 79,6 | 50 | 1,15 | 2,5 | 125 | | | 9,66 € | | | 04232-14-25318408X25 | 04232-25318408X25 | paslanmaz çelik | trafik kırmızı RAL 3020 | M8 | 25 | 11 | 33 | 24,2 | 16,3 | 27,9 | 100 | 110 | 25 | 1,5 | 5 | 170 | | | 10,58 € | | | 04232-14-25318408X30 | 04232-25318408X30 | paslanmaz çelik | trafik kırmızı RAL 3020 | M8 | 25 | 11 | 33 | 24,2 | 16,3 | 27,9 | 100 | 110 | 30 | 1,5 | 5 | 170 | | | 10,58 € | | | 04232-14-25318408X40 | 04232-25318408X40 | paslanmaz çelik | trafik kırmızı RAL 3020 | M8 | 25 | 11 | 33 | 24,2 | 16,3 | 27,9 | 100 | 110 | 40 | 1,5 | 5 | 170 | | | 11,32 € | | | 04232-14-25318408X50 | 04232-25318408X50 | paslanmaz çelik | trafik kırmızı RAL 3020 | M8 | 25 | 11 | 33 | 24,2 | 16,3 | 27,9 | 100 | 110 | 50 | 1,5 | 5 | 170 | | | 11,32 € | | | 04232-14-25318410X25 | 04232-25318410X25 | paslanmaz çelik | trafik kırmızı RAL 3020 | M10 | 25 | 11 | 33 | 24,2 | 16,3 | 27,9 | 100 | 110 | 25 | 1,5 | 5 | 170 | | | 10,58 € | | | 04232-14-25318410X30 | 04232-25318410X30 | paslanmaz çelik | trafik kırmızı RAL 3020 | M10 | 25 | 11 | 33 | 24,2 | 16,3 | 27,9 | 100 | 110 | 30 | 1,5 | 5 | 170 | | | 10,58 € | | | 04232-14-25318410X40 | 04232-25318410X40 | paslanmaz çelik | trafik kırmızı RAL 3020 | M10 | 25 | 11 | 33 | 24,2 | 16,3 | 27,9 | 100 | 110 | 40 | 1,5 | 5 | 170 | | | 11,32 € | | | 04232-14-25318410X50 | 04232-25318410X50 | paslanmaz çelik | trafik kırmızı RAL 3020 | M10 | 25 | 11 | 33 | 24,2 | 16,3 | 27,9 | 100 | 110 | 50 | 1,5 | 5 | 170 | | | 11,32 € | |
|
