Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Tutamak kolu: Alüminyum döküm EN AC-46200.
Baskı pulu: Plastik PA 66 GF 35-X cam elyaf takviyeli.
Aks pimi: Paslanmaz çelik 1.4305.
Pimli cıvata ve pul: Çelik, mukavemet sınıfı 5.8 veya paslanmaz çelik 1.4305.
Model:Tutma kolu: Siyah toz boya kaplamalı, ince yapı veya kırmızı RAL 3003 ince yapı.
Baskı pulu siyah.
Aks pimi kaplamasız.
Pimli cıvata ve pul çelik, mavi pasifleştirilmiş veya paslanmaz çelik kaplamasız.
Bilgi:Plastikler, yük altında yavaşlama (retardasyon) özelliğine sahiptir.Özellikler:
RoHS
İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
 Datasheet 04232_AG Eksantrik kol, dıştan dişli 166 kB

Çizimler

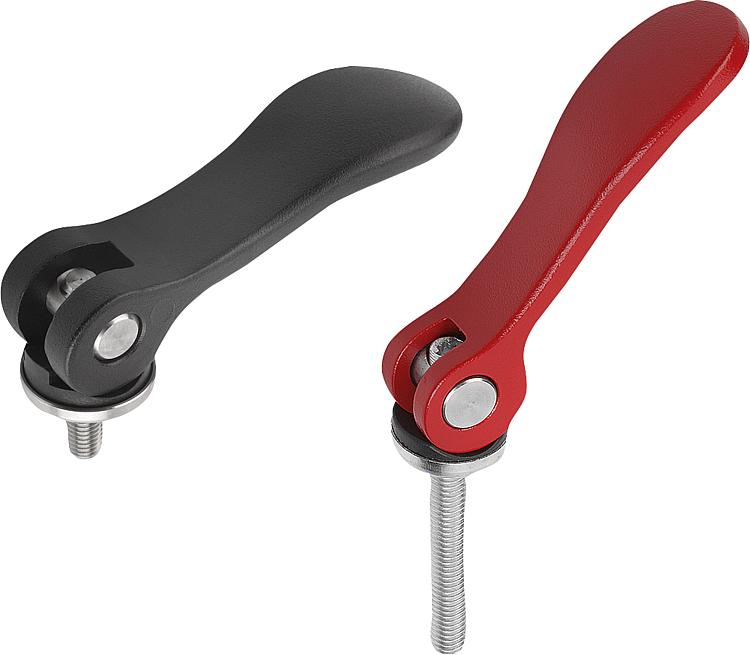

Eksantrik kol, dıştan dişli

Ürünlere genel bakış (sıkıştırılmış)

Ürün seçimi/filtresi
Sipariş numarası
çelik
RenkDD1D2BB1HH1AA1LStrok
S
Bağlama
kuvveti
F (kN)
El
kuvveti
FH N
Filtre
04232-9501103XsiyahM312614,411,591336,241,710/15/30/10/15/3011,590
04232-9501104XsiyahM412614,411,591336,241,710/15/30/10/15/3011,590
04232-0501104XsiyahM415,48181311,21752,359,115/20/30/15/20/3012,5100
04232-0501105XsiyahM515,48181311,21752,359,120/30/40/50/20/30/40/5012,5100
04232-1501105XsiyahM518,1921,51514,52270,479,220/30/40/50/20/30/40/501,24120
04232-1501106XsiyahM618,1921,51514,52270,479,220/30/40/50/20/30/40/501,24120
04232-2501108XsiyahM827,11133,3241828,59610825/30/40/50/25/30/40/501,58350
04232-2501110XsiyahM1027,11133,3241828,59610825/30/40/50/25/30/40/501,58350
04232-9501403Xrubin kırmızı RAL 3003M312614,411,591336,241,710/15/30/10/15/3011,590
04232-9501404Xrubin kırmızı RAL 3003M412614,411,591336,241,710/15/30/10/15/3011,590
04232-0501404Xrubin kırmızı RAL 3003M415,48181311,21752,359,115/20/30/15/20/3012,5100
04232-0501405Xrubin kırmızı RAL 3003M515,48181311,21752,359,120/30/40/50/20/30/40/5012,5100
04232-1501405Xrubin kırmızı RAL 3003M518,1921,51514,52270,479,220/30/40/50/20/30/40/501,24120
04232-1501406Xrubin kırmızı RAL 3003M618,1921,51514,52270,479,220/30/40/50/20/30/40/501,24120
04232-2501408Xrubin kırmızı RAL 3003M827,11133,3241828,59610825/30/40/50/25/30/40/501,58350
04232-2501410Xrubin kırmızı RAL 3003M1027,11133,3241828,59610825/30/40/50/25/30/40/501,58350
