Eksantrik kol, ayarlanabilir, dıştan dişli, çelik veya paslanmaz çelik
04233

Eksantrik kol, ayarlanabilir, dıştan dişli, çelik veya...

geri

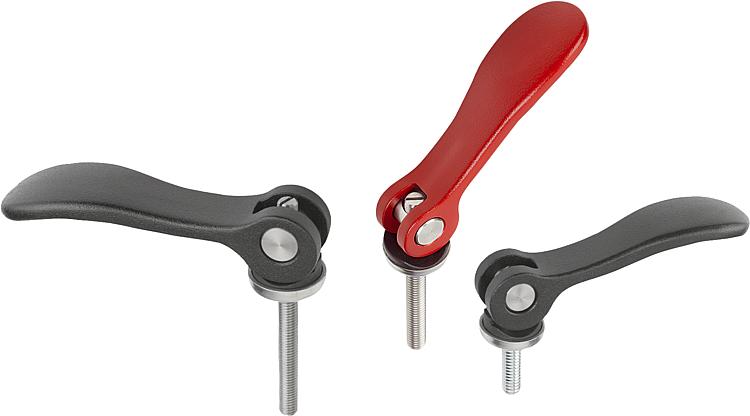

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Tutamak kolu: Alüminyum döküm EN AC-46200.
Baskı pulu: Plastik PA 66 GF 35-X cam elyaf takviyeli.
Aks pimi: Paslanmaz çelik 1.4305.
Pimli cıvata ve pul: Çelik, mukavemet sınıfı 5.8 veya paslanmaz çelik 1.4305.
Model:Tutma kolu: Siyah toz boya kaplamalı, ince yapı veya kırmızı RAL 3003 ince yapı.
Baskı pulu siyah.
Aks pimi kaplamasız.
Pimli cıvata ve pul çelik, mavi pasifleştirilmiş veya paslanmaz çelik kaplamasız.
Bilgi:Ayarlanabilir eksantrik kamlı kenetleme kolları, gerdirme kolunun bağlama eksenine olan konumu sadece belirli bir pozisyona izin verdiğinde kullanılır (çarpma dairesi). Pimli cıvatada bulunan ince dişli üzerinden gerdirme kolunun tam konumu, bir tornavida yardımıyla ayarlanır.
Plastikler, yük altında yavaşlama (retardasyon) özelliğine sahiptir.

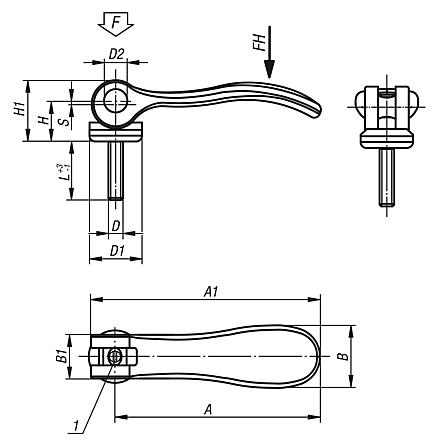

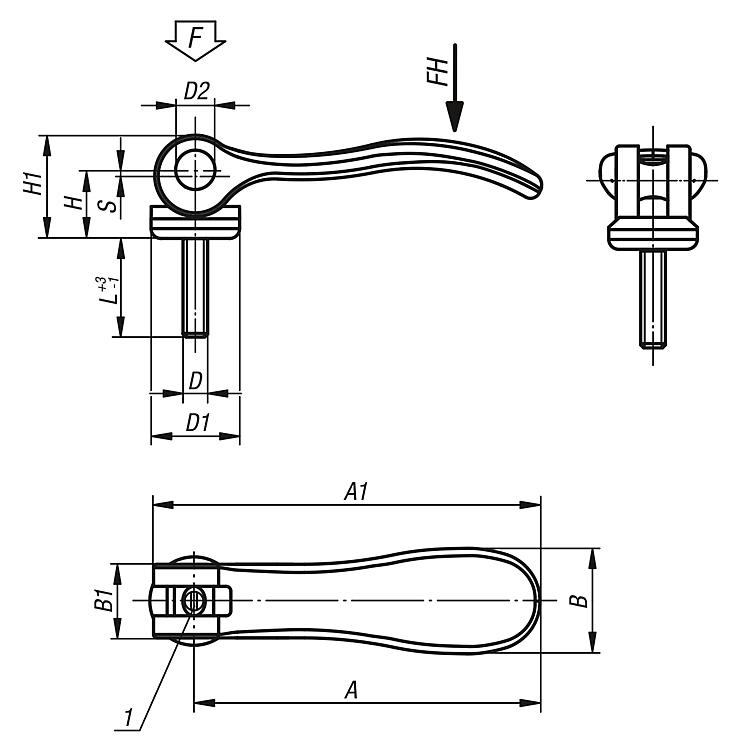

Çizim bilgisi:
1) Sıkıştırma kolunun ince ayarı için pim
Özellikler:
RoHS
İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
 Datasheet 04233 Eksantrik kol, ayarlanabilir, dıştan dişli, çelik veya paslanmaz çelik 162 kB

Çizimler

Eksantrik kol, ayarlanabilir, dıştan dişli, çelik veya paslanmaz çelik

Ürün seçimi/filtresi

Sipariş numarasıMalzeme

Ana gövde
rengi
DD1D2BB1HH1AA1Strok
S
LBağlama
kuvveti
F (kN)
El
kuvveti
FH N
CADAks.FiyatSipariş et
04233-9501103X10ÇeliksiyahM312614,411,591336,241,71101,590 6,92 €
04233-9501103X15ÇeliksiyahM312614,411,591336,241,71151,590 6,92 €
04233-9501103X30ÇeliksiyahM312614,411,591336,241,71301,590 6,92 €
04233-9501104X10ÇeliksiyahM412614,411,591336,241,71101,590 6,92 €
04233-9501104X15ÇeliksiyahM412614,411,591336,241,71151,590 6,92 €
04233-9501104X30ÇeliksiyahM412614,411,591336,241,71301,590 6,92 €
04233-0501104X15ÇeliksiyahM415,48181311,21752,359,11152,5100 7,19 €
04233-0501104X20ÇeliksiyahM415,48181311,21752,359,11202,5100 7,19 €
04233-0501104X30ÇeliksiyahM415,48181311,21752,359,11302,5100 7,19 €
04233-0501105X20ÇeliksiyahM515,48181311,21752,359,11202,5100 7,19 €
04233-0501105X30ÇeliksiyahM515,48181311,21752,359,11302,5100 7,19 €
04233-0501105X40ÇeliksiyahM515,48181311,21752,359,11402,5100 7,67 €
04233-0501105X50ÇeliksiyahM515,48181311,21752,359,11502,5100 7,67 €
04233-1501105X20ÇeliksiyahM518,1921,51514,52270,479,21,2204120 7,58 €
04233-1501105X30ÇeliksiyahM518,1921,51514,52270,479,21,2304120 7,58 €
04233-1501105X40ÇeliksiyahM518,1921,51514,52270,479,21,2404120 8,11 €
04233-1501105X50ÇeliksiyahM518,1921,51514,52270,479,21,2504120 8,11 €
04233-1501106X20ÇeliksiyahM618,1921,51514,52270,479,21,2204120 7,58 €
04233-1501106X30ÇeliksiyahM618,1921,51514,52270,479,21,2304120 7,58 €
04233-1501106X40ÇeliksiyahM618,1921,51514,52270,479,21,2404120 8,11 €
04233-1501106X50ÇeliksiyahM618,1921,51514,52270,479,21,2504120 8,11 €
04233-2501108X25ÇeliksiyahM827,11133,3241828,5961081,5258350 8,37 €
04233-2501108X30ÇeliksiyahM827,11133,3241828,5961081,5308350 8,37 €
04233-2501108X40ÇeliksiyahM827,11133,3241828,5961081,5408350 8,68 €
04233-2501108X50ÇeliksiyahM827,11133,3241828,5961081,5508350 8,68 €
04233-2501110X25ÇeliksiyahM1027,11133,3241828,5961081,5258350 8,37 €
04233-2501110X30ÇeliksiyahM1027,11133,3241828,5961081,5308350 8,37 €
04233-2501110X40ÇeliksiyahM1027,11133,3241828,5961081,5408350 8,68 €
04233-2501110X50ÇeliksiyahM1027,11133,3241828,5961081,5508350 8,68 €
04233-9511103X10Paslanmaz çeliksiyahM312614,411,591336,241,71101,590 9,81 €
04233-9511103X15Paslanmaz çeliksiyahM312614,411,591336,241,71151,590 9,81 €
04233-9511103X30Paslanmaz çeliksiyahM312614,411,591336,241,71301,590 9,81 €
04233-9511104X10Paslanmaz çeliksiyahM412614,411,591336,241,71101,590 9,81 €
04233-9511104X15Paslanmaz çeliksiyahM412614,411,591336,241,71151,590 9,81 €
04233-9511104X30Paslanmaz çeliksiyahM412614,411,591336,241,71301,590 9,81 €
04233-0511104X15Paslanmaz çeliksiyahM415,48181311,21752,359,11152,5100 10,24 €
04233-0511104X20Paslanmaz çeliksiyahM415,48181311,21752,359,11202,5100 10,24 €
04233-0511104X30Paslanmaz çeliksiyahM415,48181311,21752,359,11302,5100 10,24 €
04233-0511105X20Paslanmaz çeliksiyahM515,48181311,21752,359,11202,5100 10,24 €
04233-0511105X30Paslanmaz çeliksiyahM515,48181311,21752,359,11302,5100 10,24 €
04233-0511105X40Paslanmaz çeliksiyahM515,48181311,21752,359,11402,5100 10,88 €
04233-0511105X50Paslanmaz çeliksiyahM515,48181311,21752,359,11502,5100 10,88 €
04233-1511105X20Paslanmaz çeliksiyahM518,1921,51514,52270,479,21,2204120 11,39 €
04233-1511105X30Paslanmaz çeliksiyahM518,1921,51514,52270,479,21,2304120 11,39 €
04233-1511105X40Paslanmaz çeliksiyahM518,1921,51514,52270,479,21,2404120 12,17 €
04233-1511105X50Paslanmaz çeliksiyahM518,1921,51514,52270,479,21,2504120 12,17 €
04233-1511106X20Paslanmaz çeliksiyahM618,1921,51514,52270,479,21,2204120 11,39 €
04233-1511106X30Paslanmaz çeliksiyahM618,1921,51514,52270,479,21,2304120 11,39 €
04233-1511106X40Paslanmaz çeliksiyahM618,1921,51514,52270,479,21,2404120 12,17 €
04233-1511106X50Paslanmaz çeliksiyahM618,1921,51514,52270,479,21,2504120 12,17 €
04233-2511108X25Paslanmaz çeliksiyahM827,11133,3241828,5961081,5258350 12,56 €
04233-2511108X30Paslanmaz çeliksiyahM827,11133,3241828,5961081,5308350 12,56 €
04233-2511108X40Paslanmaz çeliksiyahM827,11133,3241828,5961081,5408350 13,41 €
04233-2511108X50Paslanmaz çeliksiyahM827,11133,3241828,5961081,5508350 13,41 €
04233-2511110X25Paslanmaz çeliksiyahM1027,11133,3241828,5961081,5258350 12,56 €
04233-2511110X30Paslanmaz çeliksiyahM1027,11133,3241828,5961081,5308350 12,56 €
04233-2511110X40Paslanmaz çeliksiyahM1027,11133,3241828,5961081,5408350 13,41 €
04233-2511110X50Paslanmaz çeliksiyahM1027,11133,3241828,5961081,5508350 13,41 €
04233-9501403X10Çelikrubin kırmızı RAL 3003M312614,411,591336,241,71101,590 6,92 €
04233-9501403X15Çelikrubin kırmızı RAL 3003M312614,411,591336,241,71151,590 6,92 €
04233-9501403X30Çelikrubin kırmızı RAL 3003M312614,411,591336,241,71301,590 6,92 €
04233-9501404X10Çelikrubin kırmızı RAL 3003M412614,411,591336,241,71101,590 6,92 €
04233-9501404X15Çelikrubin kırmızı RAL 3003M412614,411,591336,241,71151,590 6,92 €
04233-9501404X30Çelikrubin kırmızı RAL 3003M412614,411,591336,241,71301,590 6,92 €
04233-0501404X15Çelikrubin kırmızı RAL 3003M415,48181311,21752,359,11152,5100 7,19 €
04233-0501404X20Çelikrubin kırmızı RAL 3003M415,48181311,21752,359,11202,5100 7,19 €
04233-0501404X30Çelikrubin kırmızı RAL 3003M415,48181311,21752,359,11302,5100 7,19 €
04233-0501405X20Çelikrubin kırmızı RAL 3003M515,48181311,21752,359,11202,5100 7,19 €
04233-0501405X30Çelikrubin kırmızı RAL 3003M515,48181311,21752,359,11302,5100 7,19 €
04233-0501405X40Çelikrubin kırmızı RAL 3003M515,48181311,21752,359,11402,5100 7,67 €
04233-0501405X50Çelikrubin kırmızı RAL 3003M515,48181311,21752,359,11502,5100 7,67 €
04233-1501405X20Çelikrubin kırmızı RAL 3003M518,1921,51514,52270,479,21,2204120 7,58 €
04233-1501405X30Çelikrubin kırmızı RAL 3003M518,1921,51514,52270,479,21,2304120 7,58 €
04233-1501405X40Çelikrubin kırmızı RAL 3003M518,1921,51514,52270,479,21,2404120 8,11 €
04233-1501405X50Çelikrubin kırmızı RAL 3003M518,1921,51514,52270,479,21,2504120 8,11 €
04233-1501406X20Çelikrubin kırmızı RAL 3003M618,1921,51514,52270,479,21,2204120 7,58 €
04233-1501406X30Çelikrubin kırmızı RAL 3003M618,1921,51514,52270,479,21,2304120 7,58 €
04233-1501406X40Çelikrubin kırmızı RAL 3003M618,1921,51514,52270,479,21,2404120 8,11 €
04233-1501406X50Çelikrubin kırmızı RAL 3003M618,1921,51514,52270,479,21,2504120 8,11 €
04233-2501408X25Çelikrubin kırmızı RAL 3003M827,11133,3241828,5961081,5258350 8,37 €
04233-2501408X30Çelikrubin kırmızı RAL 3003M827,11133,3241828,5961081,5308350 8,37 €
04233-2501408X40Çelikrubin kırmızı RAL 3003M827,11133,3241828,5961081,5408350 8,68 €
04233-2501408X50Çelikrubin kırmızı RAL 3003M827,11133,3241828,5961081,5508350 8,68 €
04233-2501410X25Çelikrubin kırmızı RAL 3003M1027,11133,3241828,5961081,5258350 8,37 €
04233-2501410X30Çelikrubin kırmızı RAL 3003M1027,11133,3241828,5961081,5308350 8,37 €
04233-2501410X40Çelikrubin kırmızı RAL 3003M1027,11133,3241828,5961081,5408350 8,68 €
04233-2501410X50Çelikrubin kırmızı RAL 3003M1027,11133,3241828,5961081,5508350 8,68 €
04233-9511403X10Paslanmaz çelikrubin kırmızı RAL 3003M312614,411,591336,241,71101,590 9,81 €
04233-9511403X15Paslanmaz çelikrubin kırmızı RAL 3003M312614,411,591336,241,71151,590 9,81 €
04233-9511403X30Paslanmaz çelikrubin kırmızı RAL 3003M312614,411,591336,241,71301,590 9,81 €
04233-9511404X10Paslanmaz çelikrubin kırmızı RAL 3003M412614,411,591336,241,71101,590 9,81 €
04233-9511404X15Paslanmaz çelikrubin kırmızı RAL 3003M412614,411,591336,241,71151,590 9,81 €
04233-9511404X30Paslanmaz çelikrubin kırmızı RAL 3003M412614,411,591336,241,71301,590 9,81 €
04233-0511404X15Paslanmaz çelikrubin kırmızı RAL 3003M415,48181311,21752,359,11152,5100 10,24 €
04233-0511404X20Paslanmaz çelikrubin kırmızı RAL 3003M415,48181311,21752,359,11202,5100 10,24 €
04233-0511404X30Paslanmaz çelikrubin kırmızı RAL 3003M415,48181311,21752,359,11302,5100 10,24 €
04233-0511405X20Paslanmaz çelikrubin kırmızı RAL 3003M515,48181311,21752,359,11202,5100 10,24 €
04233-0511405X30Paslanmaz çelikrubin kırmızı RAL 3003M515,48181311,21752,359,11302,5100 10,24 €
04233-0511405X40Paslanmaz çelikrubin kırmızı RAL 3003M515,48181311,21752,359,11402,5100 10,88 €
04233-0511405X50Paslanmaz çelikrubin kırmızı RAL 3003M515,48181311,21752,359,11502,5100 10,88 €
04233-1511405X20Paslanmaz çelikrubin kırmızı RAL 3003M518,1921,51514,52270,479,21,2204120 11,39 €
04233-1511405X30Paslanmaz çelikrubin kırmızı RAL 3003M518,1921,51514,52270,479,21,2304120 11,39 €
04233-1511405X40Paslanmaz çelikrubin kırmızı RAL 3003M518,1921,51514,52270,479,21,2404120 12,17 €
04233-1511405X50Paslanmaz çelikrubin kırmızı RAL 3003M518,1921,51514,52270,479,21,2504120 12,17 €
04233-1511406X20Paslanmaz çelikrubin kırmızı RAL 3003M618,1921,51514,52270,479,21,2204120 11,39 €
04233-1511406X30Paslanmaz çelikrubin kırmızı RAL 3003M618,1921,51514,52270,479,21,2304120 11,39 €
04233-1511406X40Paslanmaz çelikrubin kırmızı RAL 3003M618,1921,51514,52270,479,21,2404120 12,17 €
04233-1511406X50Paslanmaz çelikrubin kırmızı RAL 3003M618,1921,51514,52270,479,21,2504120 12,17 €
04233-2511408X25Paslanmaz çelikrubin kırmızı RAL 3003M827,11133,3241828,5961081,5258350 12,56 €
04233-2511408X30Paslanmaz çelikrubin kırmızı RAL 3003M827,11133,3241828,5961081,5308350 12,56 €
04233-2511408X40Paslanmaz çelikrubin kırmızı RAL 3003M827,11133,3241828,5961081,5408350 13,41 €
04233-2511408X50Paslanmaz çelikrubin kırmızı RAL 3003M827,11133,3241828,5961081,5508350 13,41 €
04233-2511410X25Paslanmaz çelikrubin kırmızı RAL 3003M1027,11133,3241828,5961081,5258350 12,56 €
04233-2511410X30Paslanmaz çelikrubin kırmızı RAL 3003M1027,11133,3241828,5961081,5308350 12,56 €
04233-2511410X40Paslanmaz çelikrubin kırmızı RAL 3003M1027,11133,3241828,5961081,5408350 13,41 €
04233-2511410X50Paslanmaz çelikrubin kırmızı RAL 3003M1027,11133,3241828,5961081,5508350 13,41 €
