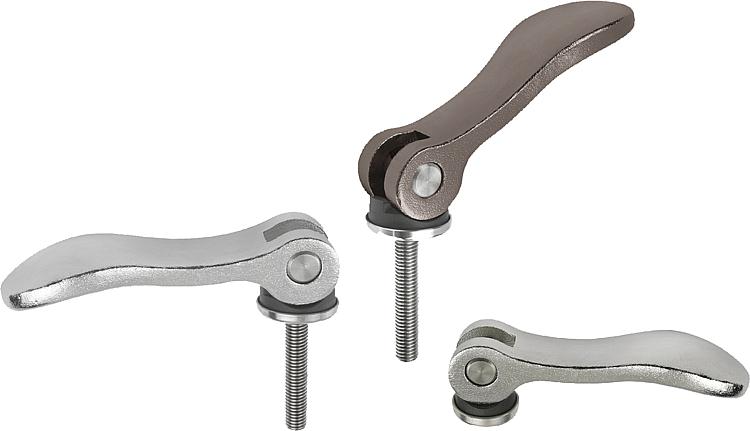

        İç ve dış dişli paslanmaz çelik eksantrik kamlı kenetleme kolu, plastik-metal basınç diski ve paslanmaz çelik saplama cıvatası

Ürün açıklaması/Ürün resimleri

Tüm ürünleri aç/filtrele

AçıklamaMalzeme:

Tutamak kolu: paslanmaz çelik 1.4308.
Baskı pulu: Plastik PA 66 GF 35-X cam elyaf takviyeli.
Aks pimi, rondela ve dişli bulon: paslanmaz çelik 1.4305.

Model:Tutamak kolu: Elektrolitik polisajlı veya kumlanmış.
Baskı pulu: Siyah.
Aks pimi, pul ve pimli cıvata: Kaplamasız.Bilgi:Plastikler, yük altında yavaşlama (retardasyon) özelliğine sahiptir.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 04232 İç ve dış dişli paslanmaz çelik eksantrik kamlı kenetleme kolu, plastik-metal basınç diski ve paslanmaz çelik saplama cıvatası

174 kB

Çizimler (toplu genel bakış)

İç dişli paslanmaz çelik eksantrik kamlı kenetleme kolu, plastik-metal basınç diski

daha fazla bilgi

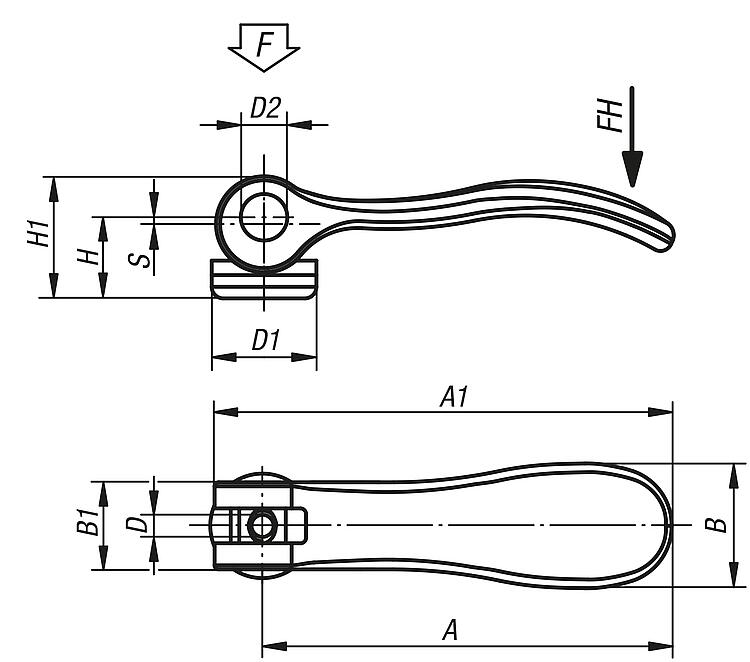

Çizimler

İç dişli paslanmaz çelik eksantrik kamlı kenetleme kolu, plastik-metal basınç diski

Ürün seçimi/filtresi

Sipariş numarası	Yüzey Ana gövde	D	D1	D2	B	B1	H	H1	A	A1	Strok S	Bağlama kuvveti F (kN)	El kuvveti FH N	Fiyat
04232-9512003	elektrolitik polisajlı	M3	12	6	14,4	11,5	9	13	36,2	41,7	1	1,5	90	13,88 €
04232-9512004	elektrolitik polisajlı	M4	12	6	14,4	11,5	9	13	36,2	41,7	1	1,5	90	13,88 €
04232-0512004	elektrolitik polisajlı	M4	15,4	8	18	13	11,2	17	52,3	59,1	1	2,5	100	14,74 €
04232-0512005	elektrolitik polisajlı	M5	15,4	8	18	13	11,2	17	52,3	59,1	1	2,5	100	14,74 €
04232-1512005	elektrolitik polisajlı	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	4	120	17,39 €
04232-1512006	elektrolitik polisajlı	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	4	120	17,39 €
04232-2512008	elektrolitik polisajlı	M8	27,1	11	33,3	24	18	28,5	96	108	1,5	8	350	24,07 €
04232-9512303	kumlanmış	M3	12	6	14,4	11,5	9	13	36,2	41,7	1	1,5	90	12,50 €
04232-9512304	kumlanmış	M4	12	6	14,4	11,5	9	13	36,2	41,7	1	1,5	90	12,50 €
04232-0512304	kumlanmış	M4	15,4	8	18	13	11,2	17	52,3	59,1	1	2,5	100	13,28 €
04232-0512305	kumlanmış	M5	15,4	8	18	13	11,2	17	52,3	59,1	1	2,5	100	13,28 €
04232-1512305	kumlanmış	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	4	120	15,64 €
04232-1512306	kumlanmış	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	4	120	15,64 €
04232-2512308	kumlanmış	M8	27,1	11	33,3	24	18	28,5	96	108	1,5	8	350	21,68 €

Dış dişli paslanmaz çelik eksantrik kamlı kenetleme kolu, plastik-metal basınç diski ve paslanmaz çelik saplama cıvatası

daha fazla bilgi

Çizimler

Dış dişli paslanmaz çelik eksantrik kamlı kenetleme kolu, plastik-metal basınç diski ve paslanmaz çelik saplama cıvatası

Ürün seçimi/filtresi

Sipariş numarası	Yüzey Ana gövde	D	D1	D2	B	B1	H	H1	A	A1	L	Strok S	Bağlama kuvveti F (kN)	El kuvveti FH N	Fiyat
04232-9512003X10	elektrolitik polisajlı	M3	12	6	14,4	11,5	9	13	36,2	41,7	10	1	1,5	90	14,35 €
04232-9512003X15	elektrolitik polisajlı	M3	12	6	14,4	11,5	9	13	36,2	41,7	15	1	1,5	90	14,35 €
04232-9512003X30	elektrolitik polisajlı	M3	12	6	14,4	11,5	9	13	36,2	41,7	30	1	1,5	90	14,35 €
04232-9512004X10	elektrolitik polisajlı	M4	12	6	14,4	11,5	9	13	36,2	41,7	10	1	1,5	90	14,35 €
04232-9512004X15	elektrolitik polisajlı	M4	12	6	14,4	11,5	9	13	36,2	41,7	15	1	1,5	90	14,35 €
04232-9512004X30	elektrolitik polisajlı	M4	12	6	14,4	11,5	9	13	36,2	41,7	30	1	1,5	90	14,35 €
04232-0512004X15	elektrolitik polisajlı	M4	15,4	8	18	13	11,2	17	52,3	59,1	15	1	2,5	100	15,26 €
04232-0512004X20	elektrolitik polisajlı	M4	15,4	8	18	13	11,2	17	52,3	59,1	20	1	2,5	100	15,26 €
04232-0512004X30	elektrolitik polisajlı	M4	15,4	8	18	13	11,2	17	52,3	59,1	30	1	2,5	100	15,26 €
04232-0512005X20	elektrolitik polisajlı	M5	15,4	8	18	13	11,2	17	52,3	59,1	20	1	2,5	100	15,26 €
04232-0512005X30	elektrolitik polisajlı	M5	15,4	8	18	13	11,2	17	52,3	59,1	30	1	2,5	100	15,26 €
04232-0512005X40	elektrolitik polisajlı	M5	15,4	8	18	13	11,2	17	52,3	59,1	40	1	2,5	100	15,84 €
04232-0512005X50	elektrolitik polisajlı	M5	15,4	8	18	13	11,2	17	52,3	59,1	50	1	2,5	100	15,84 €
04232-1512005X20	elektrolitik polisajlı	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	20	1,2	4	120	17,94 €
04232-1512005X30	elektrolitik polisajlı	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	30	1,2	4	120	17,94 €
04232-1512005X40	elektrolitik polisajlı	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	40	1,2	4	120	18,62 €
04232-1512005X50	elektrolitik polisajlı	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	50	1,2	4	120	18,62 €
04232-1512006X20	elektrolitik polisajlı	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	20	1,2	4	120	17,94 €
04232-1512006X30	elektrolitik polisajlı	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	30	1,2	4	120	17,94 €
04232-1512006X40	elektrolitik polisajlı	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	40	1,2	4	120	18,62 €
04232-1512006X50	elektrolitik polisajlı	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	50	1,2	4	120	18,62 €
04232-2512008X25	elektrolitik polisajlı	M8	27,1	11	33,3	24	18	28,5	96	108	25	1,5	8	350	24,41 €
04232-2512008X30	elektrolitik polisajlı	M8	27,1	11	33,3	24	18	28,5	96	108	30	1,5	8	350	24,41 €
04232-2512008X40	elektrolitik polisajlı	M8	27,1	11	33,3	24	18	28,5	96	108	40	1,5	8	350	25,15 €
04232-2512008X50	elektrolitik polisajlı	M8	27,1	11	33,3	24	18	28,5	96	108	50	1,5	8	350	25,15 €
04232-2512010X25	elektrolitik polisajlı	M10	27,1	11	33,3	24	18	28,5	96	108	25	1,5	8	350	24,41 €
04232-2512010X30	elektrolitik polisajlı	M10	27,1	11	33,3	24	18	28,5	96	108	30	1,5	8	350	24,41 €
04232-2512010X40	elektrolitik polisajlı	M10	27,1	11	33,3	24	18	28,5	96	108	40	1,5	8	350	25,15 €
04232-2512010X50	elektrolitik polisajlı	M10	27,1	11	33,3	24	18	28,5	96	108	50	1,5	8	350	25,15 €
04232-9512303X10	kumlanmış	M3	12	6	14,4	11,5	9	13	36,2	41,7	10	1	1,5	90	12,91 €
04232-9512303X15	kumlanmış	M3	12	6	14,4	11,5	9	13	36,2	41,7	15	1	1,5	90	12,91 €
04232-9512303X30	kumlanmış	M3	12	6	14,4	11,5	9	13	36,2	41,7	30	1	1,5	90	12,91 €
04232-9512304X10	kumlanmış	M4	12	6	14,4	11,5	9	13	36,2	41,7	10	1	1,5	90	12,91 €
04232-9512304X15	kumlanmış	M4	12	6	14,4	11,5	9	13	36,2	41,7	15	1	1,5	90	12,91 €
04232-9512304X30	kumlanmış	M4	12	6	14,4	11,5	9	13	36,2	41,7	30	1	1,5	90	12,91 €
04232-0512304X15	kumlanmış	M4	15,4	8	18	13	11,2	17	52,3	59,1	15	1	2,5	100	13,71 €
04232-0512304X20	kumlanmış	M4	15,4	8	18	13	11,2	17	52,3	59,1	20	1	2,5	100	13,71 €
04232-0512304X30	kumlanmış	M4	15,4	8	18	13	11,2	17	52,3	59,1	30	1	2,5	100	13,71 €
04232-0512305X20	kumlanmış	M5	15,4	8	18	13	11,2	17	52,3	59,1	20	1	2,5	100	13,71 €
04232-0512305X30	kumlanmış	M5	15,4	8	18	13	11,2	17	52,3	59,1	30	1	2,5	100	13,71 €
04232-0512305X40	kumlanmış	M5	15,4	8	18	13	11,2	17	52,3	59,1	40	1	2,5	100	14,25 €
04232-0512305X50	kumlanmış	M5	15,4	8	18	13	11,2	17	52,3	59,1	50	1	2,5	100	14,25 €
04232-1512305X20	kumlanmış	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	20	1,2	4	120	16,15 €
04232-1512305X30	kumlanmış	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	30	1,2	4	120	16,15 €
04232-1512305X40	kumlanmış	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	40	1,2	4	120	16,76 €
04232-1512305X50	kumlanmış	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	50	1,2	4	120	16,76 €
04232-1512306X20	kumlanmış	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	20	1,2	4	120	16,15 €
04232-1512306X30	kumlanmış	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	30	1,2	4	120	16,15 €
04232-1512306X40	kumlanmış	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	40	1,2	4	120	16,76 €
04232-1512306X50	kumlanmış	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	50	1,2	4	120	16,76 €
04232-2512308X25	kumlanmış	M8	27,1	11	33,3	24	18	28,5	96	108	25	1,5	8	350	21,95 €
04232-2512308X30	kumlanmış	M8	27,1	11	33,3	24	18	28,5	96	108	30	1,5	8	350	21,95 €
04232-2512308X40	kumlanmış	M8	27,1	11	33,3	24	18	28,5	96	108	40	1,5	8	350	22,64 €
04232-2512308X50	kumlanmış	M8	27,1	11	33,3	24	18	28,5	96	108	50	1,5	8	350	22,64 €
04232-2512310X25	kumlanmış	M10	27,1	11	33,3	24	18	28,5	96	108	25	1,5	8	350	21,95 €
04232-2512310X30	kumlanmış	M10	27,1	11	33,3	24	18	28,5	96	108	30	1,5	8	350	21,95 €
04232-2512310X40	kumlanmış	M10	27,1	11	33,3	24	18	28,5	96	108	40	1,5	8	350	22,64 €
04232-2512310X50	kumlanmış	M10	27,1	11	33,3	24	18	28,5	96	108	50	1,5	8	350	22,64 €
