04233Eksantrik kamlı kenetleme kolları, plastik, ayarlanabilir,... |
geri |
|

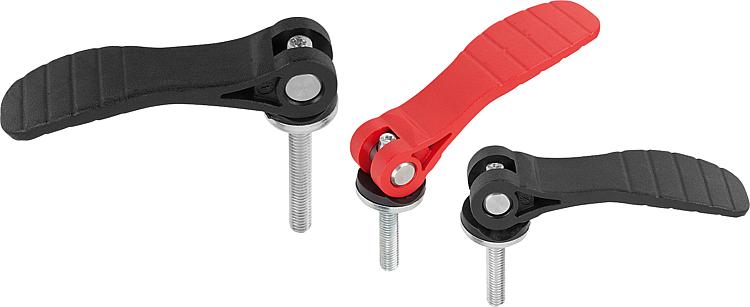

Ürün açıklaması/Ürün resimleri |
|
|
AçıklamaMalzeme:Tutamak kolu ve baskı pulu: Plastik PA 66, cam elyaf takviyeli.
Aks pimi: Paslanmaz çelik 1.4305.
Pimli cıvata ve pul: Çelik, mukavemet sınıfı 5.8 veya paslanmaz çelik 1.4305. Model:Tutamak kolu siyah veya trafik kırmızısı RAL3020. Baskı pulu siyah. Aks pimi kaplamasız. Pimli cıvata ve pul mavi pasifleştirilmiş veya paslanmaz çelik kaplamasız.Bilgi:Ayarlanabilir eksantrik kamlı kenetleme kolları, gerdirme kolunun bağlama eksenine olan konumu sadece belirli bir pozisyona izin verdiğinde kullanılır (çarpma dairesi). Pimli cıvatada bulunan ince dişli üzerinden gerdirme kolunun tam konumu, bir tornavida yardımıyla ayarlanır.

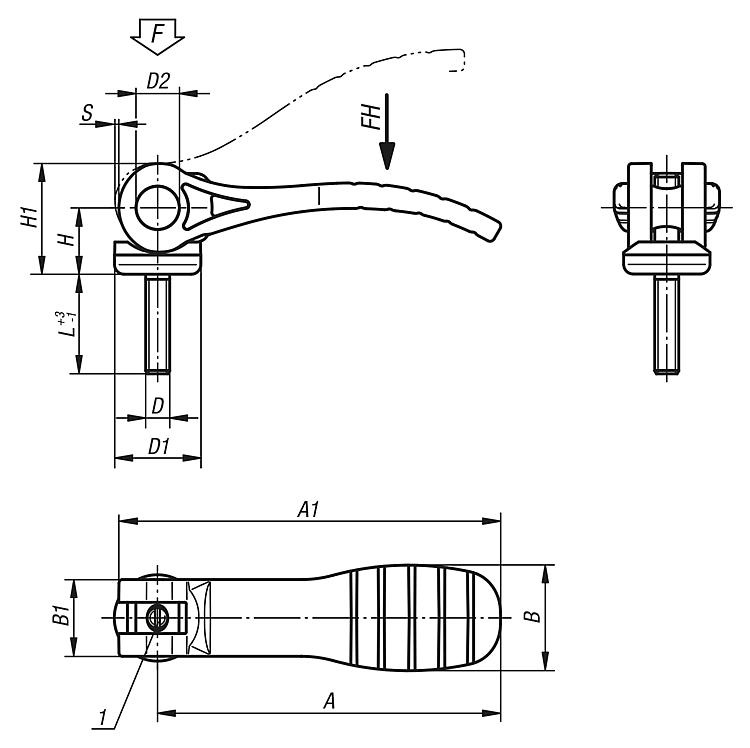

Plastikler, yük altında yavaşlama (retardasyon) özelliğine sahiptir ve bu da sıkıştırma kuvvetinin azalmasına neden olabilir.Çizim bilgisi:1) Sıkıştırma kolunun ince ayarı için pim Özellikler: İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|
Sipariş numarası | Bileşen malzemesi | Ana gövde rengi | D | D1 | D2 | B | B1 | H | H1 | A | A1 | L | Strok S | Bağlama kuvveti F (kN) | El kuvveti FH N | CAD | Aks. | Fiyat | Sipariş et |
---|
04233-1521105X20 | çelik | siyah | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 20 | 1,15 | 2,5 | 125 | | | 6,98 € | | 04233-1521105X30 | çelik | siyah | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 30 | 1,15 | 2,5 | 125 | | | 6,98 € | | 04233-1521105X40 | çelik | siyah | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 40 | 1,15 | 2,5 | 125 | | | 7,46 € | | 04233-1521105X50 | çelik | siyah | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 50 | 1,15 | 2,5 | 125 | | | 7,46 € | | 04233-1521106X20 | çelik | siyah | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 20 | 1,15 | 2,5 | 125 | | | 6,98 € | | 04233-1521106X30 | çelik | siyah | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 30 | 1,15 | 2,5 | 125 | | | 6,98 € | | 04233-1521106X40 | çelik | siyah | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 40 | 1,15 | 2,5 | 125 | | | 7,46 € | | 04233-1521106X50 | çelik | siyah | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 50 | 1,15 | 2,5 | 125 | | | 7,46 € | | 04233-2521108X25 | çelik | siyah | M8 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 25 | 1,5 | 5 | 170 | | | 8,20 € | | 04233-2521108X30 | çelik | siyah | M8 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 30 | 1,5 | 5 | 170 | | | 8,20 € | | 04233-2521108X40 | çelik | siyah | M8 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 40 | 1,5 | 5 | 170 | | | 8,53 € | | 04233-2521108X50 | çelik | siyah | M8 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 50 | 1,5 | 5 | 170 | | | 8,53 € | | 04233-2521110X25 | çelik | siyah | M10 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 25 | 1,5 | 5 | 170 | | | 8,20 € | | 04233-2521110X30 | çelik | siyah | M10 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 30 | 1,5 | 5 | 170 | | | 8,20 € | | 04233-2521110X40 | çelik | siyah | M10 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 40 | 1,5 | 5 | 170 | | | 8,53 € | | 04233-2521110X50 | çelik | siyah | M10 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 50 | 1,5 | 5 | 170 | | | 8,53 € | | 04233-1531105X20 | paslanmaz çelik | siyah | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 20 | 1,15 | 2,5 | 125 | | | 10,48 € | | 04233-1531105X30 | paslanmaz çelik | siyah | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 30 | 1,15 | 2,5 | 125 | | | 10,48 € | | 04233-1531105X40 | paslanmaz çelik | siyah | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 40 | 1,15 | 2,5 | 125 | | | 11,22 € | | 04233-1531105X50 | paslanmaz çelik | siyah | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 50 | 1,15 | 2,5 | 125 | | | 11,22 € | | 04233-1531106X20 | paslanmaz çelik | siyah | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 20 | 1,15 | 2,5 | 125 | | | 10,48 € | | 04233-1531106X30 | paslanmaz çelik | siyah | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 30 | 1,15 | 2,5 | 125 | | | 10,48 € | | 04233-1531106X40 | paslanmaz çelik | siyah | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 40 | 1,15 | 2,5 | 125 | | | 11,22 € | | 04233-1531106X50 | paslanmaz çelik | siyah | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 50 | 1,15 | 2,5 | 125 | | | 11,22 € | | 04233-2531108X25 | paslanmaz çelik | siyah | M8 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 25 | 1,5 | 5 | 170 | | | 12,28 € | | 04233-2531108X30 | paslanmaz çelik | siyah | M8 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 30 | 1,5 | 5 | 170 | | | 12,28 € | | 04233-2531108X40 | paslanmaz çelik | siyah | M8 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 40 | 1,5 | 5 | 170 | | | 13,14 € | | 04233-2531108X50 | paslanmaz çelik | siyah | M8 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 50 | 1,5 | 5 | 170 | | | 13,14 € | | 04233-2531110X25 | paslanmaz çelik | siyah | M10 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 25 | 1,5 | 5 | 170 | | | 12,28 € | | 04233-2531110X30 | paslanmaz çelik | siyah | M10 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 30 | 1,5 | 5 | 170 | | | 12,28 € | | 04233-2531110X40 | paslanmaz çelik | siyah | M10 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 40 | 1,5 | 5 | 170 | | | 13,14 € | | 04233-2531110X50 | paslanmaz çelik | siyah | M10 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 50 | 1,5 | 5 | 170 | | | 13,14 € | | 04233-15218405X20 | çelik | trafik kırmızı RAL 3020 | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 20 | 1,15 | 2,5 | 125 | | | 6,98 € | | 04233-15218405X30 | çelik | trafik kırmızı RAL 3020 | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 30 | 1,15 | 2,5 | 125 | | | 6,98 € | | 04233-15218405X40 | çelik | trafik kırmızı RAL 3020 | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 40 | 1,15 | 2,5 | 125 | | | 7,46 € | | 04233-15218405X50 | çelik | trafik kırmızı RAL 3020 | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 50 | 1,15 | 2,5 | 125 | | | 7,46 € | | 04233-15218406X20 | çelik | trafik kırmızı RAL 3020 | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 20 | 1,15 | 2,5 | 125 | | | 6,98 € | | 04233-15218406X30 | çelik | trafik kırmızı RAL 3020 | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 30 | 1,15 | 2,5 | 125 | | | 6,98 € | | 04233-15218406X40 | çelik | trafik kırmızı RAL 3020 | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 40 | 1,15 | 2,5 | 125 | | | 7,46 € | | 04233-15218406X50 | çelik | trafik kırmızı RAL 3020 | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 50 | 1,15 | 2,5 | 125 | | | 7,46 € | | 04233-25218408X25 | çelik | trafik kırmızı RAL 3020 | M8 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 25 | 1,5 | 5 | 170 | | | 8,20 € | | 04233-25218408X30 | çelik | trafik kırmızı RAL 3020 | M8 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 30 | 1,5 | 5 | 170 | | | 8,20 € | | 04233-25218408X40 | çelik | trafik kırmızı RAL 3020 | M8 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 40 | 1,5 | 5 | 170 | | | 8,53 € | | 04233-25218408X50 | çelik | trafik kırmızı RAL 3020 | M8 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 50 | 1,5 | 5 | 170 | | | 8,53 € | | 04233-25218410X25 | çelik | trafik kırmızı RAL 3020 | M10 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 25 | 1,5 | 5 | 170 | | | 8,20 € | | 04233-25218410X30 | çelik | trafik kırmızı RAL 3020 | M10 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 30 | 1,5 | 5 | 170 | | | 8,20 € | | 04233-25218410X40 | çelik | trafik kırmızı RAL 3020 | M10 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 40 | 1,5 | 5 | 170 | | | 8,53 € | | 04233-25218410X50 | çelik | trafik kırmızı RAL 3020 | M10 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 50 | 1,5 | 5 | 170 | | | 8,53 € | | 04233-15318405X20 | paslanmaz çelik | trafik kırmızı RAL 3020 | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 20 | 1,15 | 2,5 | 125 | | | 10,48 € | | 04233-15318405X30 | paslanmaz çelik | trafik kırmızı RAL 3020 | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 30 | 1,15 | 2,5 | 125 | | | 10,48 € | | 04233-15318405X40 | paslanmaz çelik | trafik kırmızı RAL 3020 | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 40 | 1,15 | 2,5 | 125 | | | 11,22 € | | 04233-15318405X50 | paslanmaz çelik | trafik kırmızı RAL 3020 | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 50 | 1,15 | 2,5 | 125 | | | 11,22 € | | 04233-15318406X20 | paslanmaz çelik | trafik kırmızı RAL 3020 | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 20 | 1,15 | 2,5 | 125 | | | 10,48 € | | 04233-15318406X30 | paslanmaz çelik | trafik kırmızı RAL 3020 | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 30 | 1,15 | 2,5 | 125 | | | 10,48 € | | 04233-15318406X40 | paslanmaz çelik | trafik kırmızı RAL 3020 | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 40 | 1,15 | 2,5 | 125 | | | 11,22 € | | 04233-15318406X50 | paslanmaz çelik | trafik kırmızı RAL 3020 | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 50 | 1,15 | 2,5 | 125 | | | 11,22 € | | 04233-25318408X25 | paslanmaz çelik | trafik kırmızı RAL 3020 | M8 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 25 | 1,5 | 5 | 170 | | | 12,28 € | | 04233-25318408X30 | paslanmaz çelik | trafik kırmızı RAL 3020 | M8 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 30 | 1,5 | 5 | 170 | | | 12,28 € | | 04233-25318408X40 | paslanmaz çelik | trafik kırmızı RAL 3020 | M8 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 40 | 1,5 | 5 | 170 | | | 13,14 € | | 04233-25318408X50 | paslanmaz çelik | trafik kırmızı RAL 3020 | M8 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 50 | 1,5 | 5 | 170 | | | 13,14 € | | 04233-25318410X25 | paslanmaz çelik | trafik kırmızı RAL 3020 | M10 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 25 | 1,5 | 5 | 170 | | | 12,28 € | | 04233-25318410X30 | paslanmaz çelik | trafik kırmızı RAL 3020 | M10 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 30 | 1,5 | 5 | 170 | | | 12,28 € | | 04233-25318410X40 | paslanmaz çelik | trafik kırmızı RAL 3020 | M10 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 40 | 1,5 | 5 | 170 | | | 13,14 € | | 04233-25318410X50 | paslanmaz çelik | trafik kırmızı RAL 3020 | M10 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 50 | 1,5 | 5 | 170 | | | 13,14 € | |
