        Germe setleri, merkezi somunlu

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Çelik.Model:kaplamasız.Bilgi:Düşük kütle ve atalet momentli germe seti. Kolayca bağlanabilir ve çözülebilir, mil üzerinde sıkışıp kalmaz. Boşluksuz bağlantılar için ideal. Mükemmel konsantriklik. Kanallı ve kanalsız miller ile kullanım için uygundur.

- 5 ile 35 mm arasında mil çapı için
- Yüksek torklar için
- Montaj esnasında hafif eksenel kayma
- Kendinden merkezlemeliMontaj:Mil ve göbek, yağ, gres ve kirlerden arındırılmış olmalıdır. Germe setini yağlamayın. Germe setini göbek yuvasına takın ve milin üzerine itin. Somunu elle sıkın ve bir tork anahtarıyla belirtilen sıkma torkuyla sıkın.Toleranslar:Mil çapı ve göbek deliği
Form A ±0,04 mm.
Form B ±0,08 mm.
Yüzey kalitesi Rz ≤ 16 µm.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 23368 Germe setleri, merkezi somunlu

173 kB

Sıkıştırma setlerine ve büzüşen disklere genel bakış

81,3 kB

Çizimler (toplu genel bakış)

Germe setleri, merkezi somunlu, Form A

daha fazla bilgi

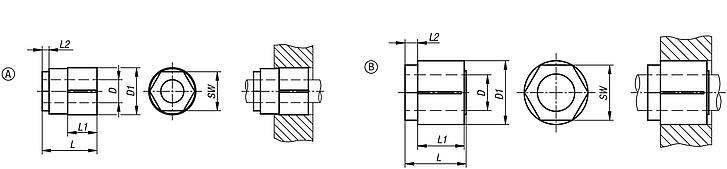

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Form	D	D1	L	L1	L2	SW	MS sıkma torkunda aktarılan tork M Nm	MS sıkma torkunda aktarılan eksenel kuvveti F kN	Göbekte yüzey basıncı P N/mm²	Sıkıştırma cıvataları Sıkma torku MS Nm	Fiyat
23368-0516	A	5	16	19	9,5	3	13	10	4	110	18	28,59 €
23368-0616	A	6	16	19	9,5	3	13	13	4,3	110	18	28,59 €
23368-0720	A	7	20	22	11	3	16	13	3,7	65	20	29,43 €
23368-0820	A	8	20	22	11	3	16	15	3,75	65	20	29,43 €
23368-0920	A	9	20	22	11	3	16	18	4	65	20	29,43 €
23368-1023	A	10	23	25,5	12,5	5	19	23	4,6	55	25	29,43 €
23368-1123	A	11	23	25,5	12,5	5	19	25	4,5	55	25	33,63 €
23368-1223	A	12	23	25,5	12,5	5	19	28	4,6	55	25	33,63 €
23368-1426	A	14	26	28,5	16	5	22	46	6,6	64	50	33,63 €
23368-1526	A	15	26	28,5	16	5	22	49	6,59	64	50	33,63 €
23368-1626	A	16	26	28,5	16	5	22	52	6,5	64	50	33,63 €

Germe setleri, merkezi somunlu, Form B

daha fazla bilgi

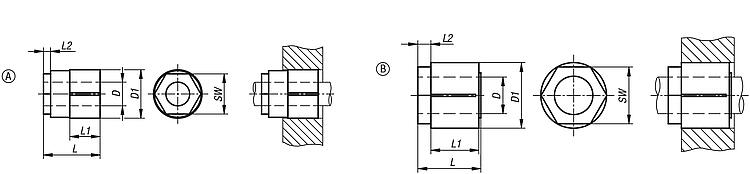

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Form	D	D1	L	L1	L2	SW	MS sıkma torkunda aktarılan tork M Nm	MS sıkma torkunda aktarılan eksenel kuvveti F kN	Göbekte yüzey basıncı P N/mm²	Sıkıştırma cıvataları Sıkma torku MS Nm	Fiyat
23368-1732	B	17	32	33	21	11	30	174	18	100	110	36,69 €
23368-1832	B	18	32	33	21	11	30	198	21	92	110	42,22 €
23368-2035	B	20	35	35	23	11	32	258	26	82	150	43,73 €
23368-2235	B	22	35	35	23	11	32	293	27	80	150	43,73 €
23368-2438	B	24	38	35	23	11	36	330	29	87	185	43,73 €
23368-2538	B	25	38	35	23	11	36	368	31	94	185	43,73 €
23368-3045	B	30	45	37	25	11	46	550	45	108	300	58,08 €
23368-3250	B	32	50	41	28	12	50	616	44	100	265	58,08 €
23368-3550	B	35	50	41	28	12	50	681	42	91	265	58,08 €
