Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Çelik.Model:kaplamasız.Bilgi:Kısa eksenel yapı genişliğine sahip germe seti. Germe seti, bir göbek bağlantısına komple gömülebilir.

- 19 ile 85 mm arasında mil çapı için
- Orta ila yüksek torklar için
- Montaj esnasında hafif eksenel kayma
- Kendinden merkezlemeli
Montaj:Konik yüzeylerde ve mil ile göbek arasındaki temas noktalarında germe seti hafifçe yağlanmalıdır. MoS2 veya gres kullanmayın. Germe setini göbek yuvasına takın ve milin üzerine itin. Cıvataları çapraz bir şekilde birkaç kademede belirtilen sıkma torku ile sıkın.

Sökme: Tüm cıvataları sökün ve ön flanşın çıkarma dişlilerine vidalayın. Cıvataları, germe seti çözülene dek çapraz bir şekilde birkaç kademede sıkın.
Toleranslar:Mil:
h8 toleransı önerilir.
Yüzey kalitesi Rz ≤ 16 µm.

Göbek:
H8 toleransı önerilir.
Yüzey kalitesi Rz ≤ 16 µm.
İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
 Datasheet 23356 Germe setleri, Form E, kısa yapı şekli 309 kB
 Sıkıştırma setlerine ve büzüşen disklere genel bakış 82,1 kB
 Minimum göbek çapının hesaplanması 176 kB

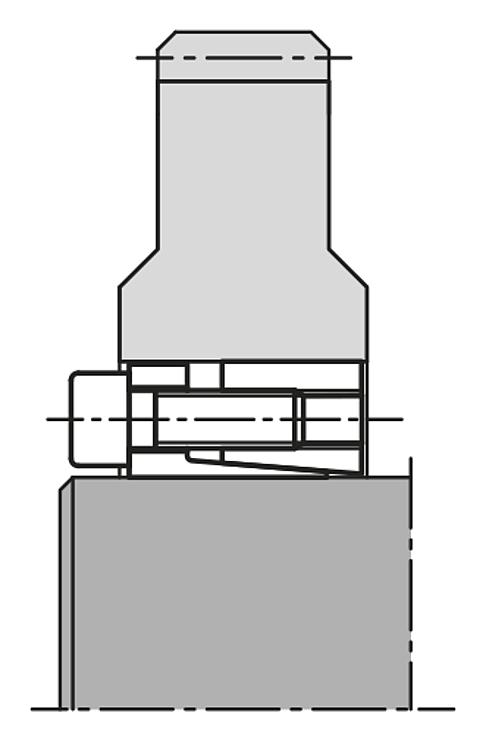

Çizimler

Germe setleri, Form E, kısa yapı şekli

Ürün seçimi/filtresi

Sipariş numarasıDD1

BL1L2L3MS sıkma torkunda
aktarılan
tork M Nm
MS sıkma torkunda
aktarılan
eksenel kuvveti F kN
Milde yüzey
basıncı P
N/mm²
Göbekte yüzey
basıncı P
N/mm²
Sıkıştırma cıvataları
Sayı
Sıkıştırma cıvataları
Sıkma torku
MS Nm
CADAks.FiyatSipariş et
23356-1947194734172228355312801205 x M614 9,75 €
23356-2047204734172228360332801205 x M614 9,75 €
23356-2247224734172228400332601255 x M614 9,75 €
23356-2450245034172228440362451206 x M614 9,75 €
23356-2550255034172228560362801406 x M614 9,97 €
23356-2855285534172228625362501306 x M614 9,97 €
23356-3055305534172228650362351306 x M614 10,38 €
23356-3260326034172228950502901508 x M614 12,60 €
23356-35603560341722281050502901508 x M614 12,70 €
23356-38653865341722281140502501458 x M614 12,70 €
23356-40654065341722281200502301458 x M614 12,70 €
23356-42754275412025332030703051707 x M835 14,71 €
23356-45754575412025332180702851707 x M835 15,58 €
23356-48804880412024332330802701607 x M835 15,58 €
23356-50805080412024332430852601607 x M835 15,80 €
23356-558555854120243330501002701758 x M835 20,10 €
23356-609060904120243333501002451658 x M835 20,79 €
23356-659565954120243340801102551759 x M835 27,90 €
23356-70110701105024294062801602801808 x M1070 30,98 €
23356-75115751155024294066801602601708 x M1070 37,28 €
23356-80120801205024294071301602501708 x M1070 40,58 €
23356-85125851255024294087501802601809 x M1070 44,62 €
