Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Çelik.Model:kaplamasız.Bilgi:Düşük kütle ve atalet momentli germe seti. Kolayca bağlanabilir ve çözülebilir, mil üzerinde sıkışıp kalmaz. Boşluksuz bağlantılar için ideal. Mükemmel konsantriklik. Kanallı ve kanalsız miller ile kullanım için uygundur.

- 5 ile 35 mm arasında mil çapı için
- Yüksek torklar için
- Montaj esnasında hafif eksenel kayma
- Kendinden merkezlemeli
Montaj:Mil ve göbek, yağ, gres ve kirlerden arındırılmış olmalıdır. Germe setini yağlamayın. Germe setini göbek yuvasına takın ve milin üzerine itin. Somunu elle sıkın ve bir tork anahtarıyla belirtilen sıkma torkuyla sıkın.Toleranslar:Mil çapı ve göbek deliği
Form A ±0,04 mm.
Form B ±0,08 mm.
Yüzey kalitesi Rz ≤ 16 µm.
İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
 Datasheet 23368_A Germe setleri, merkezi somunlu, Form A 218 kB
 Sıkıştırma setlerine ve büzüşen disklere genel bakış 82,1 kB

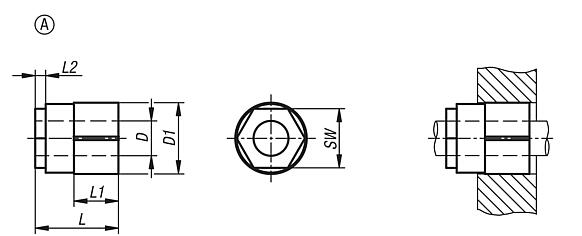

Çizimler

Germe setleri, merkezi somunlu, Form A

Ürün seçimi/filtresi

Sipariş numarasıFormDD1LL1L2SWMS sıkma torkunda
aktarılan
tork M Nm
MS sıkma torkunda
aktarılan
eksenel kuvveti F kN
Göbekte yüzey
basıncı P
N/mm²
Sıkıştırma cıvataları
Sıkma torku
MS Nm
CADAks.FiyatSipariş et
23368-0516A516199,531310411018 24,00 €
23368-0616A616199,5313134,311018 24,00 €
23368-0720A7202211316133,76520 24,73 €
23368-0820A8202211316153,756520 24,73 €
23368-0920A92022113161846520 24,73 €
23368-1023A102325,512,5519234,65525 24,73 €
23368-1123A112325,512,5519254,55525 28,24 €
23368-1223A122325,512,5519284,65525 28,24 €
23368-1426A142628,516522466,66450 28,24 €
23368-1526A152628,516522496,596450 28,24 €
23368-1626A162628,516522526,56450 28,24 €
