Ürün açıklaması/Ürün resimleri

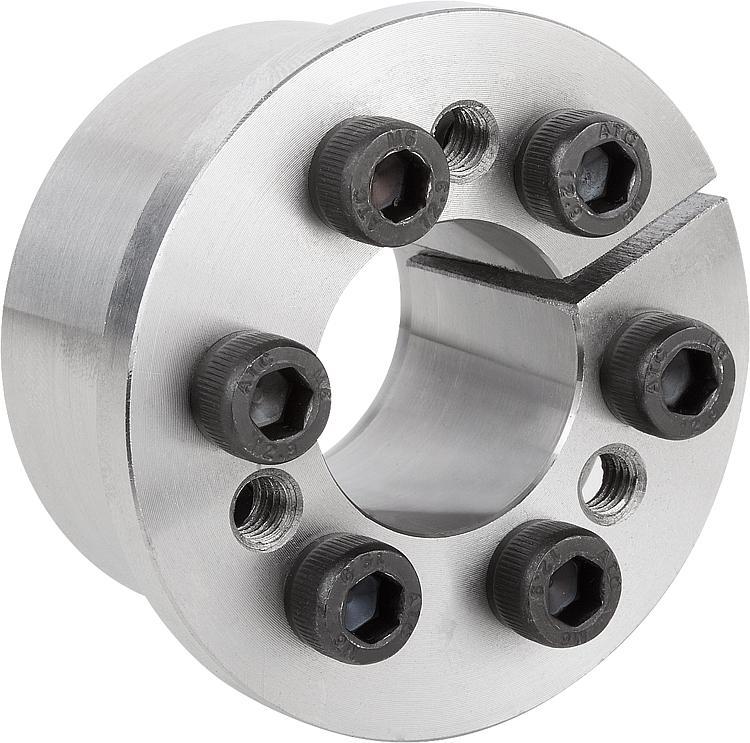

AçıklamaMalzeme:Çelik.Model:kaplamasız.Bilgi:Kısa eksenel yapı genişliğine sahip germe seti.

- 19 ile 85 mm arasında mil çapı için
- Orta ila yüksek torklar için
- Montaj esnasında eksenel kayma olmaz
- Kendinden merkezlemeli

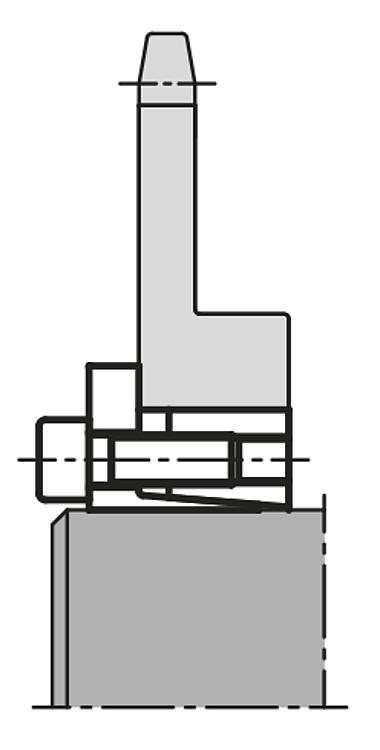

Montaj:Konik yüzeylerde ve mil ile göbek arasındaki temas noktalarında germe seti hafifçe yağlanmalıdır. MoS2 veya gres kullanmayın. Germe setini göbek yuvasına takın ve milin üzerine itin. Cıvataları çapraz bir şekilde birkaç kademede belirtilen sıkma torku ile sıkın.

Sökme: Tüm cıvataları sökün ve ön flanşın çıkarma dişlilerine vidalayın. Cıvataları, germe seti çözülene dek çapraz bir şekilde birkaç kademede sıkın.
Toleranslar:Mil:
h8 toleransı önerilir.
Yüzey kalitesi Rz ≤ 16 µm.

Göbek:
H8 toleransı önerilir.
Yüzey kalitesi Rz ≤ 16 µm.
İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
 Datasheet 23358 Germe setleri, Form F kısa yapı şekli, eksenel halkalı 324 kB
 Sıkıştırma setlerine ve büzüşen disklere genel bakış 82,1 kB
 Minimum göbek çapının hesaplanması 176 kB

Çizimler

Germe setleri, Form F kısa yapı şekli, eksenel halkalı

Ürün seçimi/filtresi

Sipariş numarasıDD1D2BL1L2L3MS sıkma torkunda
aktarılan
tork M Nm
MS sıkma torkunda
aktarılan
eksenel kuvveti F kN
Milde yüzey
basıncı P
N/mm²
Göbekte yüzey
basıncı P
N/mm²
Sıkıştırma cıvataları
Sayı
Sıkıştırma cıvataları
Sıkma torku
MS Nm
CADAks.FiyatSipariş et
23358-19471947563417232827028215955 x M617 9,61 €
23358-20472047563417232828028215955 x M617 9,61 €
23358-22472247563417232831028195955 x M617 9,61 €
23358-245024505934172328400322151056 x M617 9,61 €
23358-255025505934172328440342101056 x M617 9,68 €
23358-285528556434172328490341951006 x M617 10,02 €
23358-305530556434172328530341851006 x M617 10,64 €
23358-326032606934172328750462101108 x M617 11,88 €
23358-356035606934172328820461851108 x M617 12,41 €
23358-386538657434172328890461901108 x M617 12,65 €
23358-406540657434172328940461851108 x M617 12,75 €
23358-4275427584412027331600702401307 x M841 16,97 €
23358-4575457584412027331720702251307 x M841 17,22 €
23358-4880488089412027331740702341307 x M841 18,84 €
23358-5080508089412027331890742051257 x M841 18,84 €
23358-5585558594412027332400762101308 x M841 20,79 €
23358-6090609099412027332650761851208 x M841 22,05 €
23358-65956595104412027333190801951309 x M841 25,92 €
23358-70110701101195024324049101302151358 x M1083 35,21 €
23358-75115751151245024324051501301951258 x M1083 35,21 €
23358-80120801201295024324054901301851208 x M1083 40,87 €
23358-85125851251345024324066201401951309 x M1083 42,68 €
