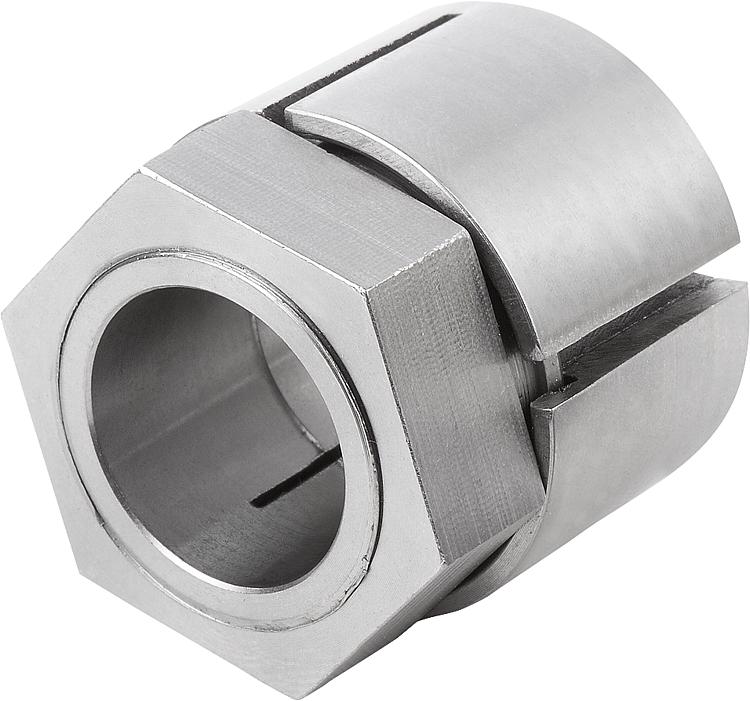

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Çelik.Model:kaplamasız.Bilgi:Düşük kütle ve atalet momentli germe seti. Kolayca bağlanabilir ve çözülebilir, mil üzerinde sıkışıp kalmaz. Boşluksuz bağlantılar için ideal. Mükemmel konsantriklik. Kanallı ve kanalsız miller ile kullanım için uygundur.

- 5 ile 35 mm arasında mil çapı için
- Yüksek torklar için
- Montaj esnasında hafif eksenel kayma
- Kendinden merkezlemeli
Montaj:Mil ve göbek, yağ, gres ve kirlerden arındırılmış olmalıdır. Germe setini yağlamayın. Germe setini göbek yuvasına takın ve milin üzerine itin. Somunu elle sıkın ve bir tork anahtarıyla belirtilen sıkma torkuyla sıkın.Toleranslar:Mil çapı ve göbek deliği
Form A ±0,04 mm.
Form B ±0,08 mm.
Yüzey kalitesi Rz ≤ 16 µm.
İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
 Datasheet 23368_B Germe setleri, merkezi somunlu, Form B 212 kB
 Sıkıştırma setlerine ve büzüşen disklere genel bakış 82,1 kB

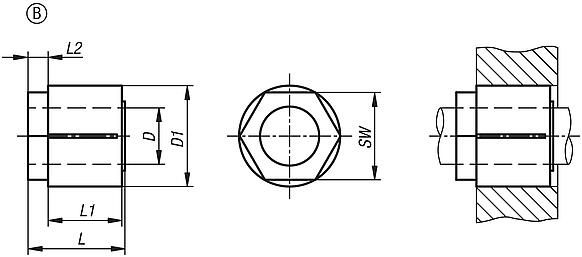

Çizimler

Germe setleri, merkezi somunlu, Form B

Ürün seçimi/filtresi

Sipariş numarasıFormDD1LL1L2SWMS sıkma torkunda
aktarılan
tork M Nm
MS sıkma torkunda
aktarılan
eksenel kuvveti F kN
Göbekte yüzey
basıncı P
N/mm²
Sıkıştırma cıvataları
Sıkma torku
MS Nm
CADAks.FiyatSipariş et
23368-1732B17323321113017418100110 30,81 €
23368-1832B1832332111301982192110 35,45 €
23368-2035B2035352311322582682150 36,73 €
23368-2235B2235352311322932780150 36,73 €
23368-2438B2438352311363302987185 36,73 €
23368-2538B2538352311363683194185 36,73 €
23368-3045B30453725114655045108300 48,78 €
23368-3250B32504128125061644100265 48,78 €
23368-3550B3550412812506814291265 48,78 €
