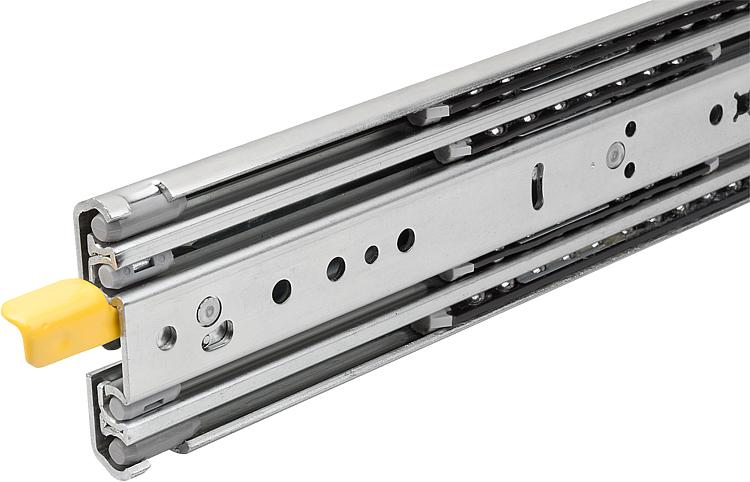

21335-25Teleskopik raylar, çelik yan montaj için, tam uzatma, taşıma... |
geri |
|
|
AçıklamaMalzeme:Raylar, çelik.
Küre kafesleri, çelik.
Bilyalar, çelik.Model:Raylar, galvaniz kaplama.
Küre kafesleri, galvaniz kaplama.
Bilyalar sertleştirilmiş.Sipariş bilgisi:Tekli satış.Bilgi:Tam uzatmalı teleskopik raylarda kaldırma işlevi montaj uzunluğuna yaklaşık olarak eşittir, dolayısıyla daha çok rahatlık ve ulaşılabilirlik sağlanmaktadır. Oturma açık ve kapalı konumda. Kilit açma kolu devreye alınarak teleskopik ray açılabilir veya kapatılabilir Teleskopik rayların dinamik yük kapasitesi, tam uzatma mesafesi kullanıldığında dikey monte edilmiş bir teleskopik ray çiftinin maksimum yük kapasitesini verir. Belirtilen taşıma kapasiteleri, 10.000 döngüde maksimum değer için geçerlidir.
Yatay montaj için uygun değildir.
Sabitleme cıvatalarının kafa yüksekliği 4,8 mm'lik bir yüksekliği aşmamalıdır, aksi takdirde başka ray parçalarıyla çarpışma tehlikesi söz konusudur.
Teleskopik raylar çift halinde sipariş edilemez.
Çift taraflı bir kilitleme isteniyorsa bir sol ve bir sağ model sipariş edilmelidir
Tek taraflı bir kilitleme isteniyorsa, 21335-30 ile kombinasyon mümkündür.Avantajlar:Oturma açık ve kapalı konumda
Ağır yük uygulamaları için
Manuel kilit açma

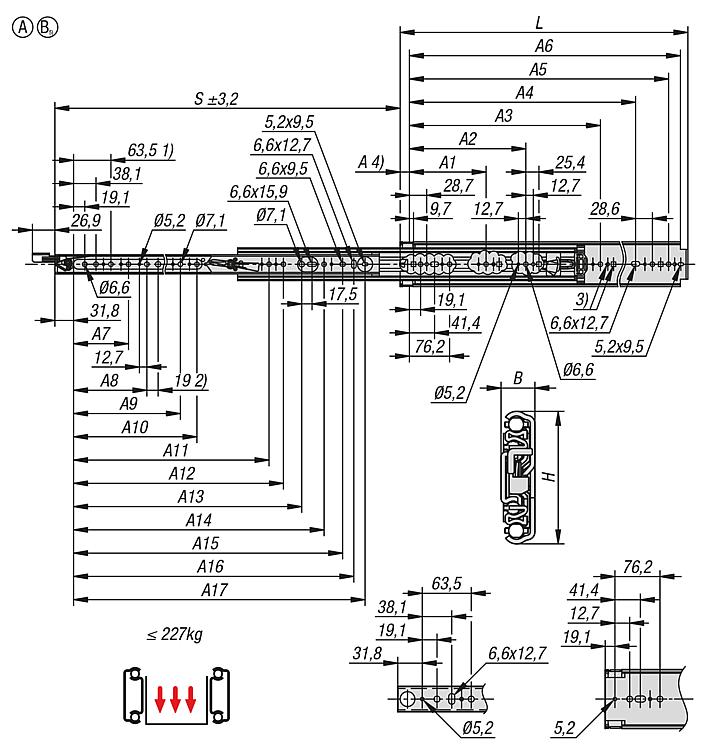

Kolay hareketAksesuar:Teleskopik raylar, çelik 21335-30.Dikkate alın:Azami yük kapasitesi bir teleskopik ray çifti için geçerlidir.Çizim bilgisi:1) Montaj deliği 21335-25-03050 ve 21335-25-03051'de mevcut değil
2) Montaj deliği 21335-25-05590 ve 21335-25-05591'de mevcut değil
3) Kilit cıvatası için kesit
4) Sadece referans ölçüsü, montaj deliği yok
5) Form B, aynı ebatlar sağ model olarak İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|
Çizimler (toplu genel bakış) |

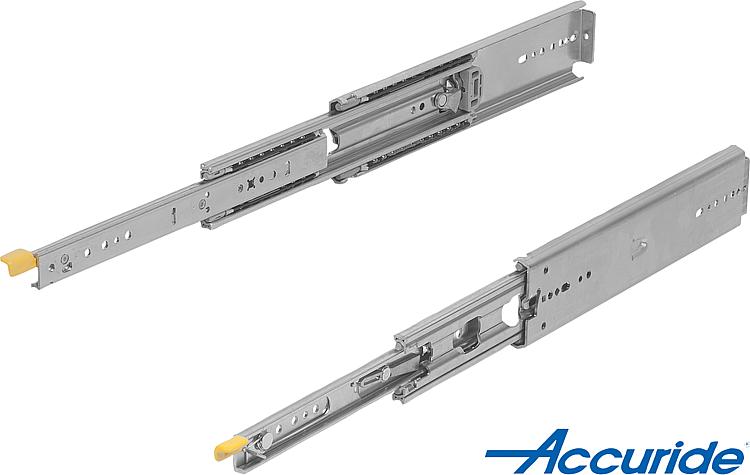

Teleskopik raylar, çelik yan montaj için, tam uzatma, taşıma kapasitesi 272 kg'ye kadar, Form A, sol |
daha fazla bilgi |
| Sipariş numarası | Üreticinin ürün numarası | Form | Form modeli | Montaj | Ürün tipi | Çift başına
taşıma kapasitesi
kg | Ambalaj türü | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 21335-25-03050 | DZ9308-0012L-E | A | sol | montaj yandan | standart | 272 | tekli ambalaj |  | | 117,32 € | | | 21335-25-03560 | DZ9308-0014L-E | A | sol | montaj yandan | standart | 272 | tekli ambalaj | | | 121,76 € | | | 21335-25-04060 | DZ9308-0016L-E | A | sol | montaj yandan | standart | 272 | tekli ambalaj | | | 129,19 € | | | 21335-25-04570 | DZ9308-0018L-E | A | sol | montaj yandan | standart | 272 | tekli ambalaj | | | 137,09 € | | | 21335-25-05080 | DZ9308-0020L-E | A | sol | montaj yandan | standart | 272 | tekli ambalaj | | | 142,99 € | | | 21335-25-05590 | DZ9308-0022L-E | A | sol | montaj yandan | standart | 272 | tekli ambalaj | | | 152,01 € | | | 21335-25-06100 | DZ9308-0024L-E | A | sol | montaj yandan | standart | 267 | tekli ambalaj | | | 163,47 € | | | 21335-25-06600 | DZ9308-0026L-E | A | sol | montaj yandan | standart | 264 | tekli ambalaj | | | 172,03 € | | | 21335-25-07110 | DZ9308-0028L-E | A | sol | montaj yandan | standart | 261 | tekli ambalaj | | | 180,33 € | | | 21335-25-07620 | DZ9308-0030L-E | A | sol | montaj yandan | standart | 258 | tekli ambalaj | | | 191,44 € | | | 21335-25-08130 | DZ9308-0032L-E | A | sol | montaj yandan | standart | 256 | tekli ambalaj | | | 203,32 € | | | 21335-25-08640 | DZ9308-0034L-E | A | sol | montaj yandan | standart | 256 | tekli ambalaj | | | 240,43 € | | | 21335-25-09140 | DZ9308-0036L-E | A | sol | montaj yandan | standart | 248 | tekli ambalaj | | | 247,23 € | | | 21335-25-10160 | DZ9308-0040L-E | A | sol | montaj yandan | standart | 237 | tekli ambalaj | | | 288,45 € | | | 21335-25-10670 | DZ9308-0042L-E | A | sol | montaj yandan | standart | 228 | tekli ambalaj | | | 312,19 € | | | 21335-25-12190 | DZ9308-0048L-E | A | sol | montaj yandan | standart | 204 | tekli ambalaj | | | 386,31 € | | | 21335-25-13720 | DZ9308-0054L-E | A | sol | montaj yandan | standart | 196 | tekli ambalaj | | | 433,53 € | | | 21335-25-15240 | DZ9308-0060L-E | A | sol | montaj yandan | standart | 182 | tekli ambalaj | | | 510,96 € | |
| Sipariş numarası | A
| A1 | A2 | A3 | A4 | A5 | A6 | A7 | A8 | A9 | A10 | A11 | A12 | A13 | A14 | A15 | A16 | B | H | Strok
S | L | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 21335-25-03050 | 12,7 | - | - | - | 203,2 | 260,4 | 279,4 | - | - | - | - | - | - | - | 153,9 | 179,3 | 198,4 | 19,1 | 76,2 | 304,8 | 304,8 | | | 117,32 € | | | 21335-25-03560 | 12,7 | - | - | - | 254 | 311,2 | 330,2 | - | - | - | - | - | - | - | 204,7 | 230,1 | 249,2 | 19,1 | 76,2 | 355,6 | 355,6 | | | 121,76 € | | | 21335-25-04060 | 12,7 | - | - | - | 304,8 | 362 | 381 | - | - | - | - | - | - | - | 255,5 | 280,9 | 300 | 19,1 | 76,2 | 406,4 | 406,4 | | | 129,19 € | | | 21335-25-04570 | 12,7 | - | - | - | 355,6 | 412,8 | 431,8 | 127 | - | - | - | - | - | - | 306,3 | 331,7 | 350,8 | 19,1 | 76,2 | 457,2 | 457,2 | | | 137,09 € | | | 21335-25-05080 | 12,7 | - | - | - | 406,4 | 463,6 | 482,6 | 127 | - | - | - | - | - | 296,6 | 357,1 | 382,5 | 401,6 | 19,1 | 76,2 | 508 | 508 | | | 142,99 € | | | 21335-25-05590 | 12,7 | - | - | - | 457,2 | 514,4 | 533,4 | 127 | 190,5 | - | - | - | - | 347,7 | 407,9 | 433,3 | 452,4 | 19,1 | 76,2 | 558,8 | 558,8 | | | 152,01 € | | | 21335-25-06100 | 12,7 | - | - | - | 508 | 565,2 | 584,2 | 127 | 190,5 | - | - | - | - | 398,5 | 458,7 | 484,1 | 503,2 | 19,1 | 76,2 | 609,6 | 609,6 | | | 163,47 € | | | 21335-25-06600 | 12,7 | - | - | - | 558,8 | 616 | 635 | 127 | 190,5 | - | - | - | - | 449,3 | 509,5 | 534,9 | 554 | 19,1 | 76,2 | 660,4 | 660,4 | | | 172,03 € | | | 21335-25-07110 | 12,7 | - | - | - | 609,6 | 666,8 | 685,8 | 127 | 190,5 | - | - | - | - | 500,1 | 560,3 | 585,7 | 604,8 | 19,1 | 76,2 | 711,2 | 711,2 | | | 180,33 € | | | 21335-25-07620 | 12,7 | 235 | - | 501,7 | 660,4 | 717,6 | 736,6 | 127 | 190,5 | - | - | - | - | 550,9 | 611,1 | 636,5 | 655,6 | 19,1 | 76,2 | 762 | 762 | | | 191,44 € | | | 21335-25-08130 | 12,7 | 235 | - | 552,5 | 711,2 | 768,4 | 787,4 | 127 | 190,5 | - | - | - | - | 601,7 | 661,9 | 687,3 | 706,4 | 19,1 | 76,2 | 812,8 | 812,8 | | | 203,32 € | | | 21335-25-08640 | 12,7 | 235 | - | 603,2 | 762 | 819,1 | 838,2 | 127 | 190,5 | - | 520,7 | - | - | 652,5 | 712,7 | 738,1 | 757,1 | 19,1 | 76,2 | 863,6 | 863,6 | | | 240,43 € | | | 21335-25-09140 | 12,7 | 235 | - | 654,1 | 812,8 | 869,9 | 889 | 127 | 190,5 | 368,3 | 520,7 | - | - | 703,3 | 763,5 | 788,9 | 807,9 | 19,1 | 76,2 | 914,4 | 914,4 | | | 247,23 € | | | 21335-25-10160 | 12,7 | 235 | - | 755,7 | 914,4 | 971,5 | 990,6 | 127 | 190,5 | 368,3 | - | - | - | 804,9 | 865,1 | 890,5 | 909,5 | 19,1 | 76,2 | 1016 | 1016 | | | 288,45 € | | | 21335-25-10670 | 12,7 | 235 | - | 806,5 | 965,2 | 1022,4 | 1041,4 | 127 | 190,5 | 368,3 | - | - | - | 855,7 | 915,9 | 941,3 | 960,4 | 19,1 | 76,2 | 1066,8 | 1066,8 | | | 312,19 € | | | 21335-25-12190 | 12,7 | 235 | - | 958,9 | 1117,6 | 1174,8 | 1193,8 | 127 | 190,5 | 368,3 | 520,7 | 825,5 | - | 1008,1 | 1068,3 | 1093,7 | 1112,8 | 19,1 | 76,2 | 1219,2 | 1219,2 | | | 386,31 € | | | 21335-25-13720 | 12,7 | 235 | - | 958,9 | 1270 | 1327,2 | 1346,2 | 127 | 190,5 | 368,3 | 520,7 | 825,5 | - | 1160,5 | 1220,8 | 1246,2 | 1265,2 | 19,1 | 76,2 | 1371,6 | 1371,6 | | | 433,53 € | | | 21335-25-15240 | 12,7 | 235 | 596,6 | 958,9 | 1422,4 | 1479,5 | 1498,6 | 127 | 190,5 | 368,3 | 520,7 | 825,5 | 1130,3 | 1312,9 | 1373,1 | 1398,5 | 1417,8 | 19,1 | 76,2 | 1524 | 1524 | | | 510,96 € | |
|
Teleskopik raylar, çelik yan montaj için, tam uzatma, taşıma kapasitesi 272 kg'ye kadar, Form B, sağ |
daha fazla bilgi |
| Sipariş numarası | Üreticinin ürün numarası | Form | Form modeli | Montaj | Ürün tipi | Çift başına
taşıma kapasitesi
kg | Ambalaj türü | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 21335-25-03051 | DZ9308-0012R-E | B | sağ | montaj yandan | standart | 272 | tekli ambalaj | | | 117,32 € | | | 21335-25-03561 | DZ9308-0014R-E | B | sağ | montaj yandan | standart | 272 | tekli ambalaj | | | 121,76 € | | | 21335-25-04061 | DZ9308-0016R-E | B | sağ | montaj yandan | standart | 272 | tekli ambalaj | | | 129,19 € | | | 21335-25-04571 | DZ9308-0018R-E | B | sağ | montaj yandan | standart | 272 | tekli ambalaj | | | 137,09 € | | | 21335-25-05081 | DZ9308-0020R-E | B | sağ | montaj yandan | standart | 272 | tekli ambalaj | | | 142,99 € | | | 21335-25-05591 | DZ9308-0022R-E | B | sağ | montaj yandan | standart | 272 | tekli ambalaj | | | 152,01 € | | | 21335-25-06101 | DZ9308-0024R-E | B | sağ | montaj yandan | standart | 267 | tekli ambalaj | | | 163,47 € | | | 21335-25-06601 | DZ9308-0026R-E | B | sağ | montaj yandan | standart | 264 | tekli ambalaj | | | 172,03 € | | | 21335-25-07111 | DZ9308-0028R-E | B | sağ | montaj yandan | standart | 261 | tekli ambalaj | | | 180,33 € | | | 21335-25-07621 | DZ9308-0030R-E | B | sağ | montaj yandan | standart | 258 | tekli ambalaj | | | 191,44 € | | | 21335-25-08131 | DZ9308-0032R-E | B | sağ | montaj yandan | standart | 256 | tekli ambalaj | | | 203,32 € | | | 21335-25-08641 | DZ9308-0034R-E | B | sağ | montaj yandan | standart | 256 | tekli ambalaj | | | 240,43 € | | | 21335-25-09141 | DZ9308-0036R-E | B | sağ | montaj yandan | standart | 248 | tekli ambalaj | | | 247,23 € | | | 21335-25-10161 | DZ9308-0040R-E | B | sağ | montaj yandan | standart | 237 | tekli ambalaj | | | 288,45 € | | | 21335-25-10671 | DZ9308-0042R-E | B | sağ | montaj yandan | standart | 228 | tekli ambalaj | | | 312,19 € | | | 21335-25-12191 | DZ9308-0048R-E | B | sağ | montaj yandan | standart | 204 | tekli ambalaj | | | 386,31 € | | | 21335-25-13721 | DZ9308-0054R-E | B | sağ | montaj yandan | standart | 196 | tekli ambalaj | | | 433,53 € | | | 21335-25-15241 | DZ9308-0060R-E | B | sağ | montaj yandan | standart | 182 | tekli ambalaj | | | 510,96 € | |
| Sipariş numarası | A
| A1 | A2 | A3 | A4 | A5 | A6 | A7 | A8 | A9 | A10 | A11 | A12 | A13 | A14 | A15 | A16 | B | H | Strok
S | L | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 21335-25-03051 | 12,7 | - | - | - | 203,2 | 260,4 | 279,4 | - | - | - | - | - | - | - | 153,9 | 179,3 | 198,4 | 19,1 | 76,2 | 304,8 | 304,8 | | | 117,32 € | | | 21335-25-03561 | 12,7 | - | - | - | 254 | 311,2 | 330,2 | - | - | - | - | - | - | - | 204,7 | 230,1 | 249,2 | 19,1 | 76,2 | 355,6 | 355,6 | | | 121,76 € | | | 21335-25-04061 | 12,7 | - | - | - | 304,8 | 362 | 381 | - | - | - | - | - | - | - | 255,5 | 280,9 | 300 | 19,1 | 76,2 | 406,4 | 406,4 | | | 129,19 € | | | 21335-25-04571 | 12,7 | - | - | - | 355,6 | 412,8 | 431,8 | 127 | - | - | - | - | - | - | 306,3 | 331,7 | 350,8 | 19,1 | 76,2 | 457,2 | 457,2 | | | 137,09 € | | | 21335-25-05081 | 12,7 | - | - | - | 406,4 | 463,6 | 482,6 | 127 | - | - | - | - | - | 296,6 | 357,1 | 382,5 | 401,6 | 19,1 | 76,2 | 508 | 508 | | | 142,99 € | | | 21335-25-05591 | 12,7 | - | - | - | 457,2 | 514,4 | 533,4 | 127 | 190,5 | - | - | - | - | 347,7 | 407,9 | 433,3 | 452,4 | 19,1 | 76,2 | 558,8 | 558,8 | | | 152,01 € | | | 21335-25-06101 | 12,7 | - | - | - | 508 | 565,2 | 584,2 | 127 | 190,5 | - | - | - | - | 398,5 | 458,7 | 484,1 | 503,2 | 19,1 | 76,2 | 609,6 | 609,6 | | | 163,47 € | | | 21335-25-06601 | 12,7 | - | - | - | 558,8 | 616 | 635 | 127 | 190,5 | - | - | - | - | 449,3 | 509,5 | 534,9 | 554 | 19,1 | 76,2 | 660,4 | 660,4 | | | 172,03 € | | | 21335-25-07111 | 12,7 | - | - | - | 609,6 | 666,8 | 685,8 | 127 | 190,5 | - | - | - | - | 500,1 | 560,3 | 585,7 | 604,8 | 19,1 | 76,2 | 711,2 | 711,2 | | | 180,33 € | | | 21335-25-07621 | 12,7 | 235 | - | 501,7 | 660,4 | 717,6 | 736,6 | 127 | 190,5 | - | - | - | - | 550,9 | 611,1 | 636,5 | 655,6 | 19,1 | 76,2 | 762 | 762 | | | 191,44 € | | | 21335-25-08131 | 12,7 | 235 | - | 552,5 | 711,2 | 768,4 | 787,4 | 127 | 190,5 | - | - | - | - | 601,7 | 661,9 | 687,3 | 706,4 | 19,1 | 76,2 | 812,8 | 812,8 | | | 203,32 € | | | 21335-25-08641 | 12,7 | 235 | - | 603,2 | 762 | 819,1 | 838,2 | 127 | 190,5 | - | 520,7 | - | - | 652,5 | 712,7 | 738,1 | 757,1 | 19,1 | 76,2 | 863,6 | 863,6 | | | 240,43 € | | | 21335-25-09141 | 12,7 | 235 | - | 654,1 | 812,8 | 869,9 | 889 | 127 | 190,5 | 368,3 | 520,7 | - | - | 703,3 | 763,5 | 788,9 | 807,9 | 19,1 | 76,2 | 914,4 | 914,4 | | | 247,23 € | | | 21335-25-10161 | 12,7 | 235 | - | 755,7 | 914,4 | 971,5 | 990,6 | 127 | 190,5 | 368,3 | - | - | - | 804,9 | 865,1 | 890,5 | 909,5 | 19,1 | 76,2 | 1016 | 1016 | | | 288,45 € | | | 21335-25-10671 | 12,7 | 235 | - | 806,5 | 965,2 | 1022,4 | 1041,4 | 127 | 190,5 | 368,3 | - | - | - | 855,7 | 915,9 | 941,3 | 960,4 | 19,1 | 76,2 | 1066,8 | 1066,8 | | | 312,19 € | | | 21335-25-12191 | 12,7 | 235 | - | 958,9 | 1117,6 | 1174,8 | 1193,8 | 127 | 190,5 | 368,3 | 520,7 | 825,5 | - | 1008,1 | 1068,3 | 1093,7 | 1112,8 | 19,1 | 76,2 | 1219,2 | 1219,2 | | | 386,31 € | | | 21335-25-13721 | 12,7 | 235 | - | 958,9 | 1270 | 1327,2 | 1346,2 | 127 | 190,5 | 368,3 | 520,7 | 825,5 | - | 1160,5 | 1220,8 | 1246,2 | 1265,2 | 19,1 | 76,2 | 1371,6 | 1371,6 | | | 433,53 € | | | 21335-25-15241 | 12,7 | 235 | 596,9 | 958,9 | 1422,4 | 1479,5 | 1498,6 | 127 | 190,5 | 368,3 | 520,7 | 825,5 | 1130,3 | 1312,9 | 1373,1 | 1398,5 | 1417,8 | 19,1 | 76,2 | 1524 | 1524 | | | 510,96 € | |
|
