        Teleskopik raylar, çelik yan montaj için, tam uzatma, taşıma kapasitesi 272 kg'ye kadar

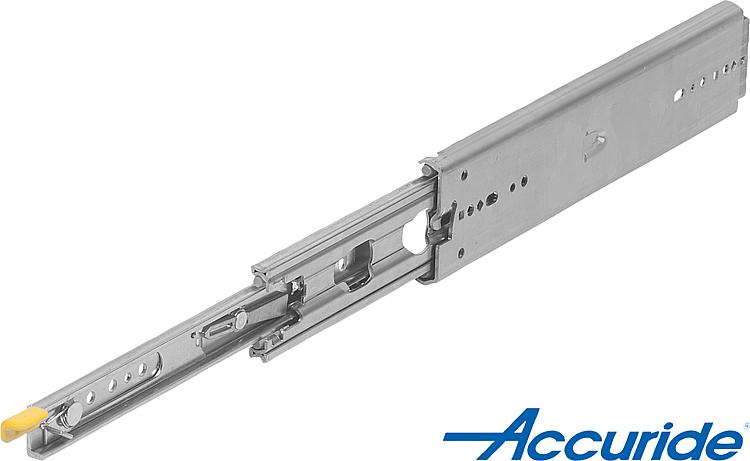

        Teleskopik raylar, çelik yan montaj için, tam uzatma, taşıma kapasitesi 272 kg'ye kadar, Form B, sağ

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Raylar, çelik.
Küre kafesleri, çelik.
Bilyalar, çelik.Model:Raylar, galvaniz kaplama.
Küre kafesleri, galvaniz kaplama.
Bilyalar sertleştirilmiş.Sipariş bilgisi:Tekli satış.Bilgi:Tam uzatmalı teleskopik raylarda kaldırma işlevi montaj uzunluğuna yaklaşık olarak eşittir, dolayısıyla daha çok rahatlık ve ulaşılabilirlik sağlanmaktadır. Oturma açık ve kapalı konumda. Kilit açma kolu devreye alınarak teleskopik ray açılabilir veya kapatılabilir Teleskopik rayların dinamik yük kapasitesi, tam uzatma mesafesi kullanıldığında dikey monte edilmiş bir teleskopik ray çiftinin maksimum yük kapasitesini verir. Belirtilen taşıma kapasiteleri, 10.000 döngüde maksimum değer için geçerlidir.

Yatay montaj için uygun değildir.

Sabitleme cıvatalarının kafa yüksekliği 4,8 mm'lik bir yüksekliği aşmamalıdır, aksi takdirde başka ray parçalarıyla çarpışma tehlikesi söz konusudur.

Teleskopik raylar çift halinde sipariş edilemez.
Çift taraflı bir kilitleme isteniyorsa bir sol ve bir sağ model sipariş edilmelidir
Tek taraflı bir kilitleme isteniyorsa, 21335-30 ile kombinasyon mümkündür.Avantajlar:Oturma açık ve kapalı konumda
Ağır yük uygulamaları için
Manuel kilit açma
Kolay hareketAksesuar:Teleskopik raylar, çelik 21335-30.Dikkate alın:Azami yük kapasitesi bir teleskopik ray çifti için geçerlidir.Çizim bilgisi:

1) Montaj deliği 21335-25-03050 ve 21335-25-03051'de mevcut değil
2) Montaj deliği 21335-25-05590 ve 21335-25-05591'de mevcut değil
3) Kilit cıvatası için kesit
4) Sadece referans ölçüsü, montaj deliği yok
5) Form B, aynı ebatlar sağ model olarak

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 21335-25_B Teleskopik raylar, çelik yan montaj için, tam uzatma, taşıma kapasitesi 272 kg'ye kadar, Form B, sağ

306 kB

Technical information for telescopic slides

389 kB

Overview of items telescopic slides

76,9 kB

Montageanleitung für Teleskopschienen 21335-25 / Installation instruction for telescopic slides 21335-25

9,1 MB

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Üreticinin ürün numarası	Form	Form modeli	Montaj	Ürün tipi	Çift başına taşıma kapasitesi kg	Ambalaj türü	Fiyat
21335-25-03051	DZ9308-0012R-E	B	sağ	montaj yandan	standart	272	tekli ambalaj	117,32 €
21335-25-03561	DZ9308-0014R-E	B	sağ	montaj yandan	standart	272	tekli ambalaj	121,76 €
21335-25-04061	DZ9308-0016R-E	B	sağ	montaj yandan	standart	272	tekli ambalaj	129,19 €
21335-25-04571	DZ9308-0018R-E	B	sağ	montaj yandan	standart	272	tekli ambalaj	137,09 €
21335-25-05081	DZ9308-0020R-E	B	sağ	montaj yandan	standart	272	tekli ambalaj	142,99 €
21335-25-05591	DZ9308-0022R-E	B	sağ	montaj yandan	standart	272	tekli ambalaj	152,01 €
21335-25-06101	DZ9308-0024R-E	B	sağ	montaj yandan	standart	267	tekli ambalaj	163,47 €
21335-25-06601	DZ9308-0026R-E	B	sağ	montaj yandan	standart	264	tekli ambalaj	172,03 €
21335-25-07111	DZ9308-0028R-E	B	sağ	montaj yandan	standart	261	tekli ambalaj	180,33 €
21335-25-07621	DZ9308-0030R-E	B	sağ	montaj yandan	standart	258	tekli ambalaj	191,44 €
21335-25-08131	DZ9308-0032R-E	B	sağ	montaj yandan	standart	256	tekli ambalaj	203,32 €
21335-25-08641	DZ9308-0034R-E	B	sağ	montaj yandan	standart	256	tekli ambalaj	240,43 €
21335-25-09141	DZ9308-0036R-E	B	sağ	montaj yandan	standart	248	tekli ambalaj	247,23 €
21335-25-10161	DZ9308-0040R-E	B	sağ	montaj yandan	standart	237	tekli ambalaj	288,45 €
21335-25-10671	DZ9308-0042R-E	B	sağ	montaj yandan	standart	228	tekli ambalaj	312,19 €
21335-25-12191	DZ9308-0048R-E	B	sağ	montaj yandan	standart	204	tekli ambalaj	386,31 €
21335-25-13721	DZ9308-0054R-E	B	sağ	montaj yandan	standart	196	tekli ambalaj	433,53 €
21335-25-15241	DZ9308-0060R-E	B	sağ	montaj yandan	standart	182	tekli ambalaj	510,96 €

Sipariş numarası	A	A1	A2	A3	A4	A5	A6	A7	A8	A9	A10	A11	A12	A13	A14	A15	A16	B	H	Strok S	L	Fiyat
21335-25-03051	12,7	-	-	-	203,2	260,4	279,4	-	-	-	-	-	-	-	153,9	179,3	198,4	19,1	76,2	304,8	304,8	117,32 €
21335-25-03561	12,7	-	-	-	254	311,2	330,2	-	-	-	-	-	-	-	204,7	230,1	249,2	19,1	76,2	355,6	355,6	121,76 €
21335-25-04061	12,7	-	-	-	304,8	362	381	-	-	-	-	-	-	-	255,5	280,9	300	19,1	76,2	406,4	406,4	129,19 €
21335-25-04571	12,7	-	-	-	355,6	412,8	431,8	127	-	-	-	-	-	-	306,3	331,7	350,8	19,1	76,2	457,2	457,2	137,09 €
21335-25-05081	12,7	-	-	-	406,4	463,6	482,6	127	-	-	-	-	-	296,6	357,1	382,5	401,6	19,1	76,2	508	508	142,99 €
21335-25-05591	12,7	-	-	-	457,2	514,4	533,4	127	190,5	-	-	-	-	347,7	407,9	433,3	452,4	19,1	76,2	558,8	558,8	152,01 €
21335-25-06101	12,7	-	-	-	508	565,2	584,2	127	190,5	-	-	-	-	398,5	458,7	484,1	503,2	19,1	76,2	609,6	609,6	163,47 €
21335-25-06601	12,7	-	-	-	558,8	616	635	127	190,5	-	-	-	-	449,3	509,5	534,9	554	19,1	76,2	660,4	660,4	172,03 €
21335-25-07111	12,7	-	-	-	609,6	666,8	685,8	127	190,5	-	-	-	-	500,1	560,3	585,7	604,8	19,1	76,2	711,2	711,2	180,33 €
21335-25-07621	12,7	235	-	501,7	660,4	717,6	736,6	127	190,5	-	-	-	-	550,9	611,1	636,5	655,6	19,1	76,2	762	762	191,44 €
21335-25-08131	12,7	235	-	552,5	711,2	768,4	787,4	127	190,5	-	-	-	-	601,7	661,9	687,3	706,4	19,1	76,2	812,8	812,8	203,32 €
21335-25-08641	12,7	235	-	603,2	762	819,1	838,2	127	190,5	-	520,7	-	-	652,5	712,7	738,1	757,1	19,1	76,2	863,6	863,6	240,43 €
21335-25-09141	12,7	235	-	654,1	812,8	869,9	889	127	190,5	368,3	520,7	-	-	703,3	763,5	788,9	807,9	19,1	76,2	914,4	914,4	247,23 €
21335-25-10161	12,7	235	-	755,7	914,4	971,5	990,6	127	190,5	368,3	-	-	-	804,9	865,1	890,5	909,5	19,1	76,2	1016	1016	288,45 €
21335-25-10671	12,7	235	-	806,5	965,2	1022,4	1041,4	127	190,5	368,3	-	-	-	855,7	915,9	941,3	960,4	19,1	76,2	1066,8	1066,8	312,19 €
21335-25-12191	12,7	235	-	958,9	1117,6	1174,8	1193,8	127	190,5	368,3	520,7	825,5	-	1008,1	1068,3	1093,7	1112,8	19,1	76,2	1219,2	1219,2	386,31 €
21335-25-13721	12,7	235	-	958,9	1270	1327,2	1346,2	127	190,5	368,3	520,7	825,5	-	1160,5	1220,8	1246,2	1265,2	19,1	76,2	1371,6	1371,6	433,53 €
21335-25-15241	12,7	235	596,9	958,9	1422,4	1479,5	1498,6	127	190,5	368,3	520,7	825,5	1130,3	1312,9	1373,1	1398,5	1417,8	19,1	76,2	1524	1524	510,96 €
