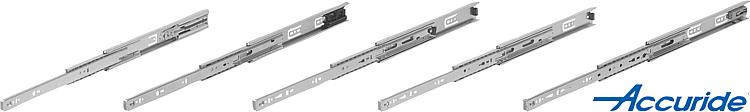

        Teleskopik raylar, çelik yan montaj için, tam uzatma, taşıma kapasitesi 50 kg'ye kadar

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Raylar, çelik.
Küre kafesleri, çelik.
Bilyalar, çelik.Model:Raylar, galvaniz kaplama.
Küre kafesleri, galvaniz kaplama.
Bilyalar sertleştirilmiş.Sipariş bilgisi:Çift halinde satılır.Bilgi:Tam uzatmalı teleskopik raylarda kaldırma işlevi montaj uzunluğuna yaklaşık olarak eşittir, dolayısıyla daha çok rahatlık ve ulaşılabilirlik sağlanmaktadır. Kilit açma kolu kullanılarak itme kutusu sorunsuz bir şekilde çıkarılabilir ve kılavuzdan ayrılabilir. Teleskopik rayların dinamik yük kapasitesi, tam uzatma mesafesi kullanıldığında dikey monte edilmiş bir teleskopik ray çiftinin maksimum yük kapasitesini verir.

Yatay montaj için uygun değil.

Sabitleme cıvatalarının kafa yüksekliği 2,5 mm'lik bir yüksekliği aşmamalıdır, aksi takdirde başka ray parçalarıyla çarpışma tehlikesi söz konusudur.

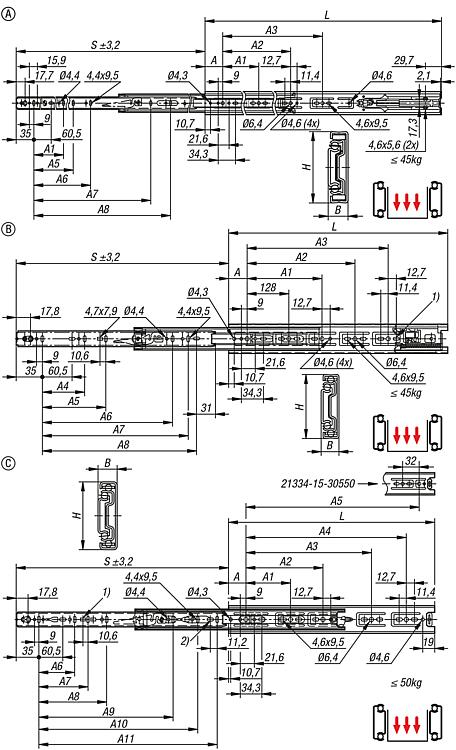

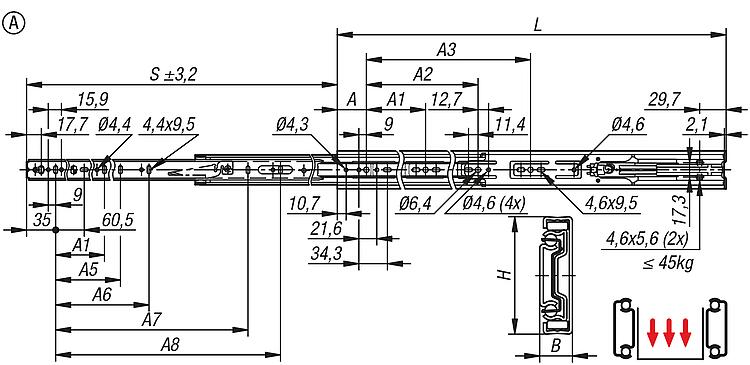

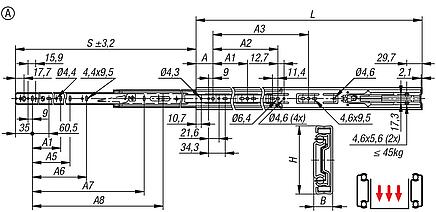

Form A:
Çekme sönümlemesi sayesinde teleskopik raylar kapatma sırasında sönümlenmiş şekilde kontrol altında tutulur ve son konuma kendiliğinden ulaşılır.
Belirtilen taşıma kapasiteleri, 80.000 döngüde maksimum değer için geçerlidir.

Form B:
Hafif baskı uygulanarak teleskopik raylar kendiliğinden ve neredeyse sessiz dışarı hareket eder. Belirtilen taşıma kapasiteleri, 450 mm'lik bir ray mesafesinde belirlendi ve 80.000 döngüde maksimum değer için geçerlidir.

Form C:
Oturma açık ve kapalı konumda.
Belirtilen taşıma kapasiteleri, 450 mm'lik bir ray mesafesinde belirlendi ve 10.000 veya 80.000 döngüde maksimum değer için geçerlidir.

Form D:
Oturma kapalı konumda.
Belirtilen taşıma kapasiteleri, 450 mm'lik bir ray mesafesinde belirlendi ve 80.000 döngüde maksimum değer için geçerlidir.

Form E:
Kendiliğinden çekme sayesinde teleskopik raylar kapatma sırasında son konuma kendiliğinden ulaşır.
Belirtilen taşıma kapasiteleri, 450 mm'lik bir ray mesafesinde belirlendi ve 10.000 veya 80.000 döngüde maksimum değer için geçerlidir.Sıcaklık aralığı:Form A:
+10°C ila +40°C.

Form B:
-20°C ila +70°C.

Form C:
-20°C ila +70°C.

Form D:
-20°C ila +70°C.Avantajlar:Soft close
Push to open
Kendiliğinden çekme
Oturma açık ve kapalı konumda

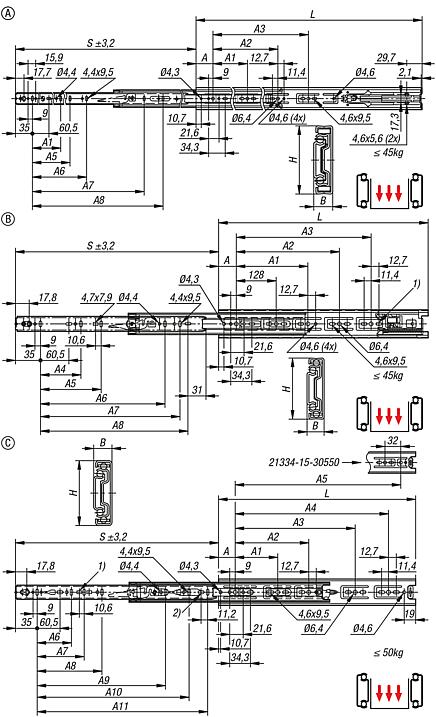

Ön hızlı ayırmaAksesuar:Teleskopik raylar için çelik montaj braketi 21335-80Çizim bilgisi:

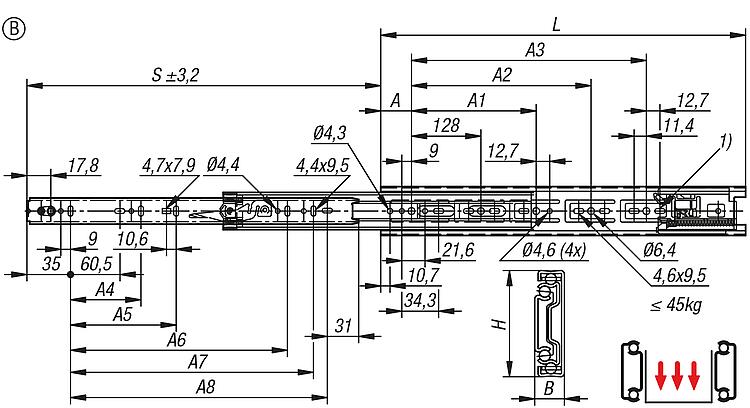

Form B:
1) Montaj deliği 21334-15-2040022, 21334-15-2050022,
21334-15-2060022, 21334-15-2040035, 21334-15-2050035 ve 21334-15-2060035'te mevcut değil

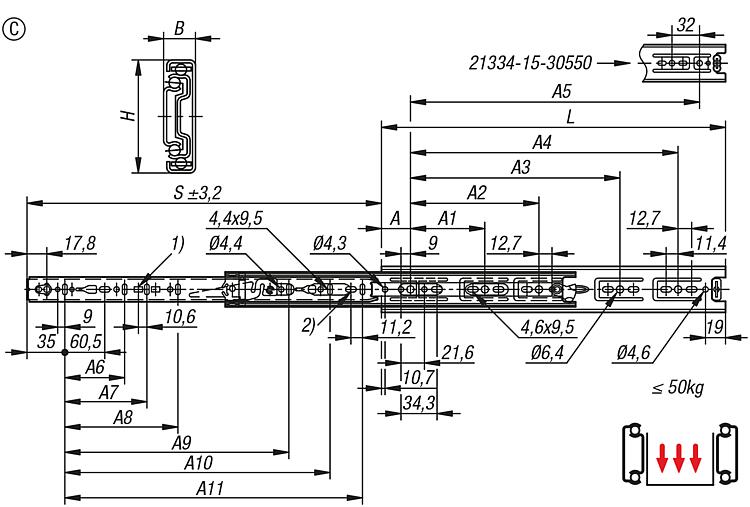

Form C:
1) Montaj deliği 21334-15-30600, 21334-15-30650 ve 21334-15-30700'da mevcut
2) Montaj deliği 21334-15-30250'da mevcut değil

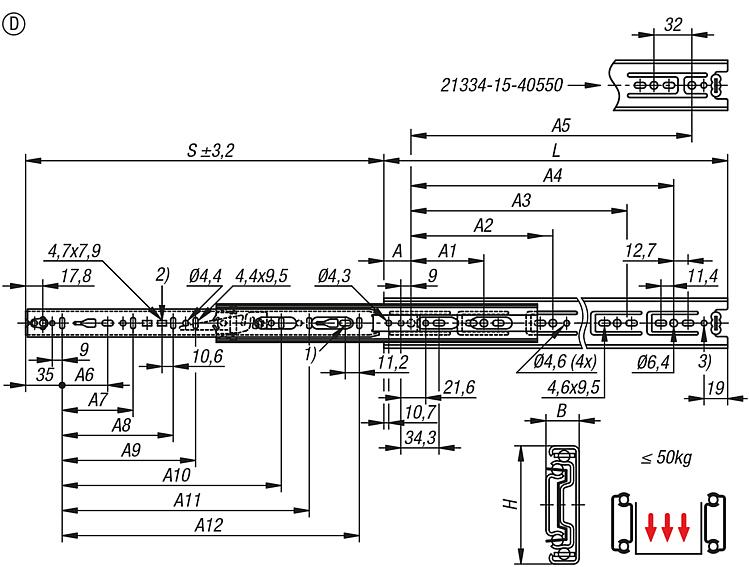

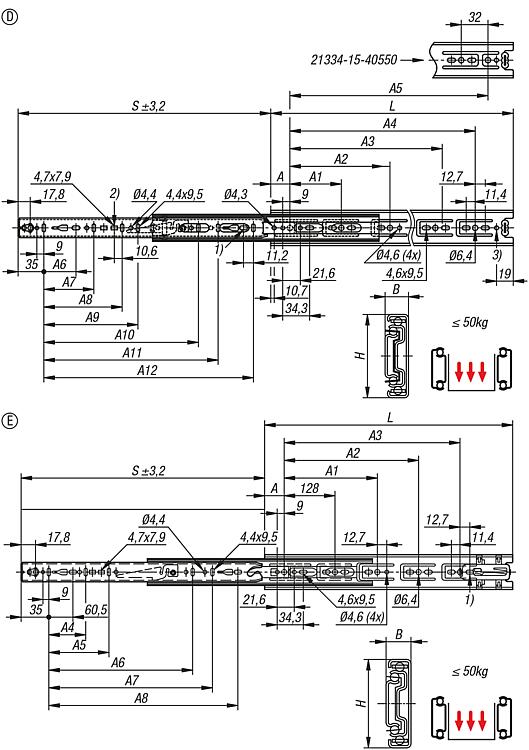

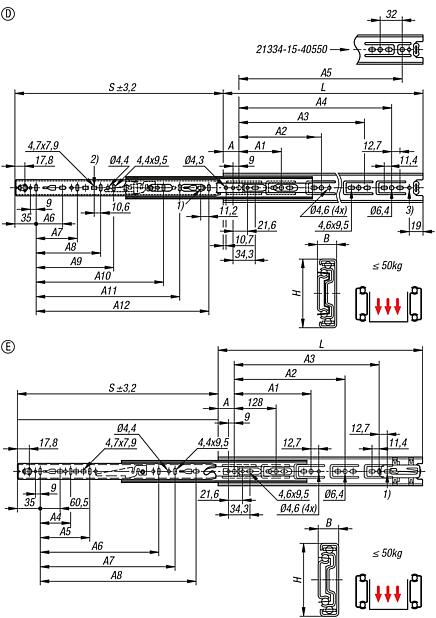

Form D:
1) Montaj deliği 21334-15-40148, 21334-15-40199
ve 21334-15-40250'da mevcut değil
2) Montaj deliği 21334-15-40600, 21334-15-40650
ve 21334-15-40700'da mevcut
3) Montaj deliği 21334-15-30600 ve 21334-15-30650'da mevcut değil

Form E:
1) Montaj deliği 21444-15-5040027, 21554-15-5050027, 21447-15-5040041 ve 21557-15-5050041'de mevcut değil

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 21334-15 Teleskopik raylar, çelik yan montaj için, tam uzatma, taşıma kapasitesi 50 kg'ye kadar

338 kB

Technical information for telescopic slides

389 kB

Overview of items telescopic slides

74,5 kB

Installation instruction for telescopic slides 21334-15

15,4 MB

Çizimler (toplu genel bakış)
