        Teleskopik raylar, çelik yan montaj için, üst uzatma, taşıma kapasitesi 55 kg'ye kadar

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Raylar, çelik.
Küre kafesleri, çelik.
Bilyalar, çelik.Model:Raylar, galvaniz kaplama.
Küre kafesleri, galvaniz kaplama.
Bilyalar sertleştirilmiş.Sipariş bilgisi:Çift halinde satılır.Bilgi:Üst uzatmalı teleskopik raylarda kaldırma işlevi montaj uzunluğundan daha büyüktür. Oturma kapalı konumda.
Teleskopik rayların dinamik yük kapasitesi, tam uzatma mesafesi kullanıldığında dikey monte edilmiş bir teleskopik ray çiftinin maksimum yük kapasitesini verir. Belirtilen taşıma kapasiteleri, 450 mm'lik bir ray mesafesinde belirlendi ve 80.000 döngüde maksimum değer için geçerlidir.

Yatay montaj için uygun değildir.Montaj:Bayonet montaj.Avantajlar:Bayonet montaj
Oturma kapalı konumda
Kolay hareketÖzellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 21334-35 Teleskopik raylar, çelik yan montaj için, üst uzatma, taşıma kapasitesi 55 kg'ye kadar

119 kB

Technical information for telescopic slides

389 kB

Overview of items telescopic slides

82,6 kB

Montageanleitung für Teleskopschienen 21334-35 / Installation instruction for telescopic slides 21334-35

1,3 MB

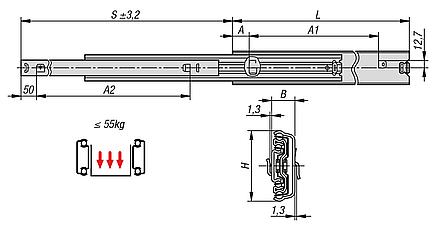

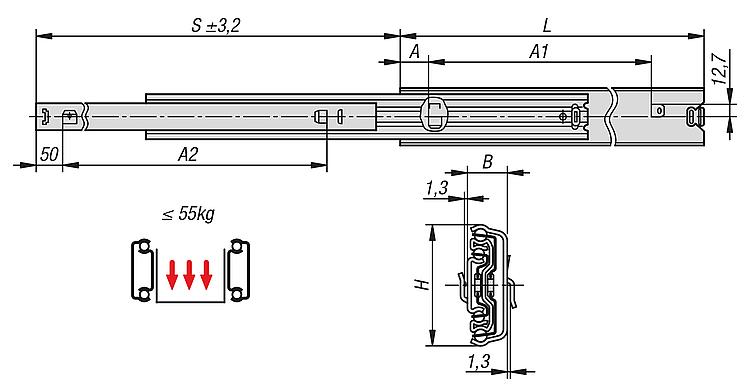

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Üreticinin ürün numarası	Montaj	Ürün tipi	Çift başına taşıma kapasitesi kg	Ambalaj türü	Fiyat
21334-35-0350	DZ5517-5035	montaj yandan	standart	51	1 adet = 1 çift	62,68 €
21334-35-0400	DZ5517-5040	montaj yandan	standart	53	1 adet = 1 çift	64,99 €
21334-35-0450	DZ5517-5045	montaj yandan	standart	55	1 adet = 1 çift	67,77 €
21334-35-0500	DZ5517-5050	montaj yandan	standart	55	1 adet = 1 çift	70,40 €
21334-35-0550	DZ5517-5055	montaj yandan	standart	55	1 adet = 1 çift	72,81 €
21334-35-0600	DZ5517-5060	montaj yandan	standart	53	1 adet = 1 çift	80,45 €
21334-35-0700	DZ5517-5070	montaj yandan	standart	50	1 adet = 1 çift	86,45 €

Sipariş numarası	A	A1	A2	B	H	Strok S	L	Fiyat
21334-35-0350	50	250	250	17,5	53,4	374	350	62,68 €
21334-35-0400	50	300	300	17,5	53,4	424	400	64,99 €
21334-35-0450	50	350	350	17,5	53,4	473	450	67,77 €
21334-35-0500	50	400	400	17,5	53,4	522	500	70,40 €
21334-35-0550	50	450	450	17,5	53,4	571	550	72,81 €
21334-35-0600	50	500	500	17,5	53,4	620	600	80,45 €
21334-35-0700	50	600	600	17,5	53,4	731	700	86,45 €
