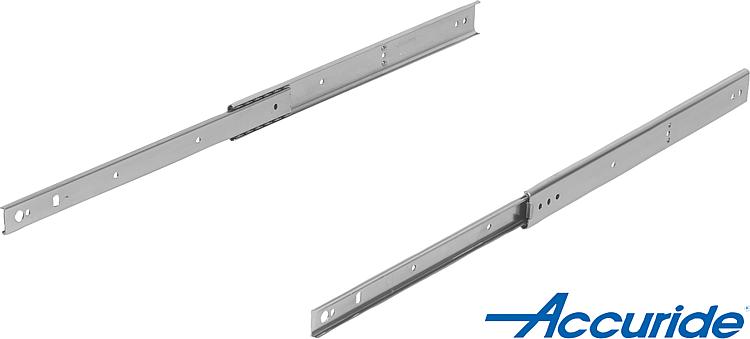

Teleskopik raylar, çelik yan montaj için, kısmi uzatma, taşıma kapasitesi 50 kg'ye kadar
 21334-20

Teleskopik raylar, çelik yan montaj için, kısmi uzatma, taşıma...

 geri

Ürün açıklaması/Ürün resimleri
AçıklamaMalzeme:Raylar, çelik.
Küre kafesleri, çelik.
Bilyalar, çelik.Model:Raylar, galvaniz kaplama.
Küre kafesleri, çelik.
Bilyalar sertleştirilmiş.Sipariş bilgisi:Çift halinde satılır.Bilgi:Kısmi uzatmalı teleskopik raylarda kaldırma montaj uzunluğundan daha küçüktür.
Teleskopik rayların dinamik yük kapasitesi, tam uzatma mesafesi kullanıldığında dikey monte edilmiş bir teleskopik ray çiftinin maksimum yük kapasitesini verir.
Belirtilen taşıma kapasiteleri, 450 mm'lik bir ray mesafesinde belirlendi ve 10.000 döngüde maksimum değer için geçerlidir.

Yatay montajda taşıma kapasitesi %75 daha düşüktür.

Sabitleme cıvatalarının kafa yüksekliği 2,5 mm'lik bir yüksekliği aşmamalıdır, aksi takdirde başka ray parçalarıyla çarpışma tehlikesi söz konusudur.Sıcaklık aralığı:-20 °C ila +110 °C.Avantajlar:Düz montaj için uygun
Kolay hareket
Yüksek yan stabilite, hassas kılavuz ileÖzellikler:
İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
Datasheet 21334-20 Teleskopik raylar, çelik yan montaj için, kısmi uzatma, taşıma kapasitesi 50 kg'ye kadar 131 kB
Technical information for telescopic slides 389 kB
Overview of items telescopic slides 76,9 kB

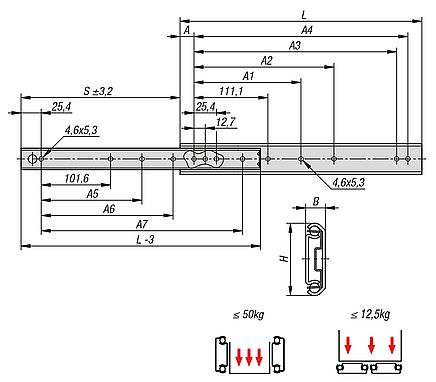

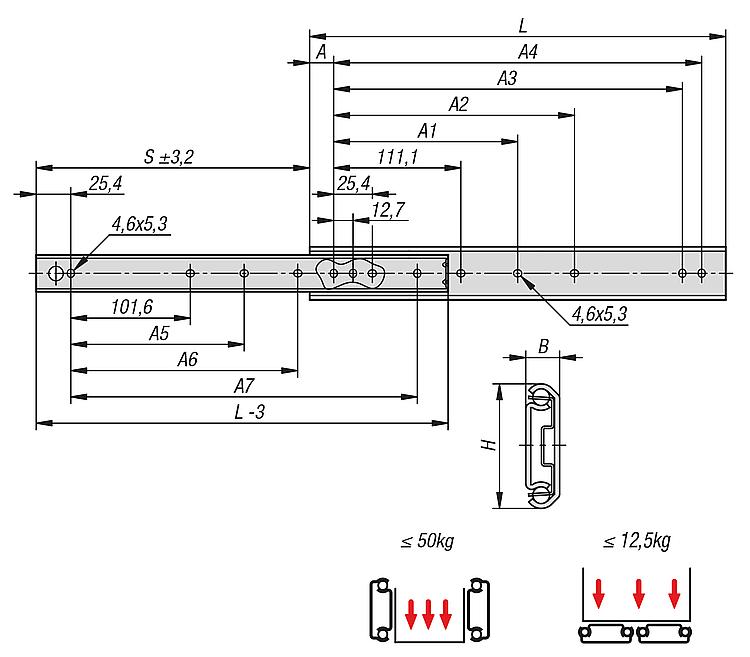

Çizimler

Teleskopik raylar, çelik yan montaj için, kısmi uzatma, taşıma kapasitesi 50 kg'ye kadar

Ürün seçimi/filtresi
Sipariş numarasıÜreticinin ürün numarasıMontajÜrün tipiÇift başına
taşıma kapasitesi
kg		Ambalaj türüCADAks.FiyatSipariş et
21334-20-0305DZ0201-0012montaj yandanstandart501 adet = 1 çift 50,81 €
21334-20-0356DZ0201-0014montaj yandanstandart501 adet = 1 çift 54,00 €
21334-20-0406DZ0201-0016montaj yandanstandart451 adet = 1 çift 57,36 €
21334-20-0457DZ0201-0018montaj yandanstandart451 adet = 1 çift 60,44 €
21334-20-0508DZ0201-0020montaj yandanstandart401 adet = 1 çift 63,47 €
21334-20-0559DZ0201-0022montaj yandanstandart401 adet = 1 çift 66,63 €
21334-20-0610DZ0201-0024montaj yandanstandart351 adet = 1 çift 69,74 €
21334-20-0660DZ0201-0026montaj yandanstandart301 adet = 1 çift 72,96 €
21334-20-0711DZ0201-0028montaj yandanstandart301 adet = 1 çift 76,25 €
Sipariş numarasıA

A1A2A3A4A5A6A7BHStrok
S		LCADAks.FiyatSipariş et
21334-20-030515,9-149,2260,3273-152,42549,535,3227305 50,81 €
21334-20-035615,9-200311,1323,8-203,2304,89,535,3277356 54,00 €
21334-20-040615,9-250,8361,9374,6-254355,69,535,3302406 57,36 €
21334-20-045715,9212,7301,6412,7425,4203,2304,8406,49,535,3328457 60,44 €
21334-20-050815,9238,1352,4463,5476,2228,6355,6457,29,535,3379508 63,47 €
21334-20-055915,9263,5403,2514,3527254406,45089,535,3405559 66,63 €
21334-20-061015,9288,9454565,1577,8279,4457,2558,89,535,3429610 69,74 €
21334-20-066015,9314,3504,8615,9628,6304,8508609,69,535,3481660 72,96 €
21334-20-071115,9339,7555,6666,8679,4330,2558,8660,49,535,3506711 76,25 €
