21091Montaj plakaları, dikey |
geri |
|
Ürün açıklaması/Ürün resimleri |
|
|

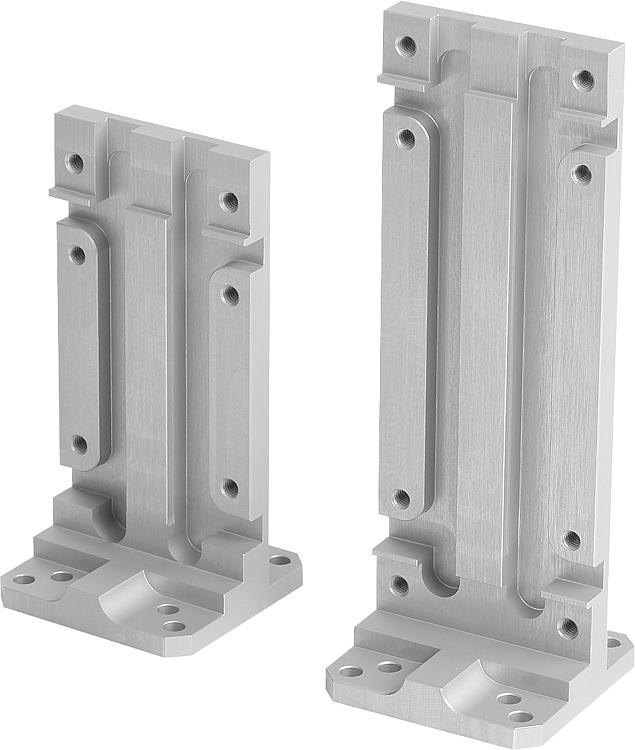

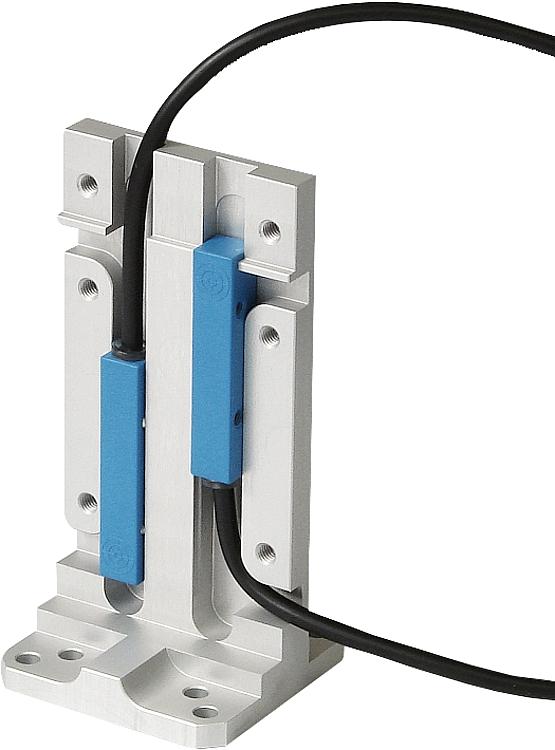

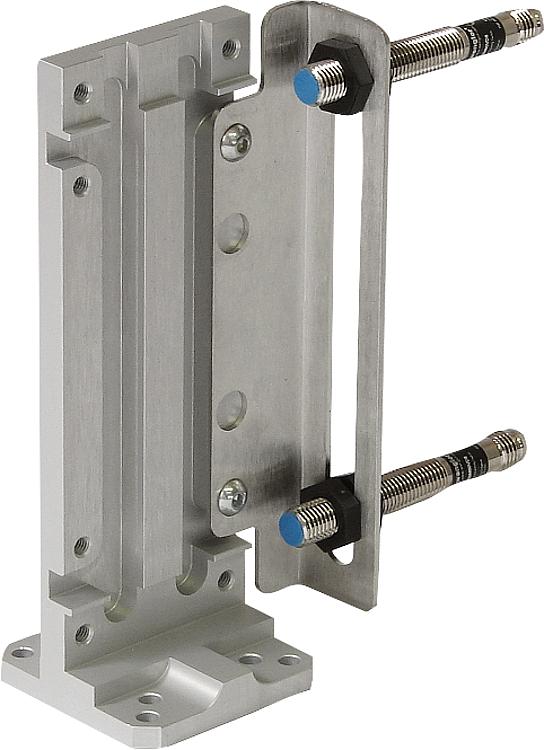

AçıklamaMalzeme:Alüminyum alaşım.Model:eloksal kaplama.Bilgi:Montaj plakası, elektrikli tahrikli, kısa veya uzun konumlandırma sehpalarının dikey montajı için kullanılır. Endüktif yaklaşma anahtarını (20905-005) doğrudan yerleştirmek için kanallı. Yaklaşma anahtarları, konumlandırma ünitesi monte edilmiş haldeyken ayarlanabilir. M4 dişli delikler, 21093 sensör tutucusunun sabitlenmesini sağlar.
Aynı ebatta diğer tüm parçalarla kombine edilebilir.Özellikler: İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|

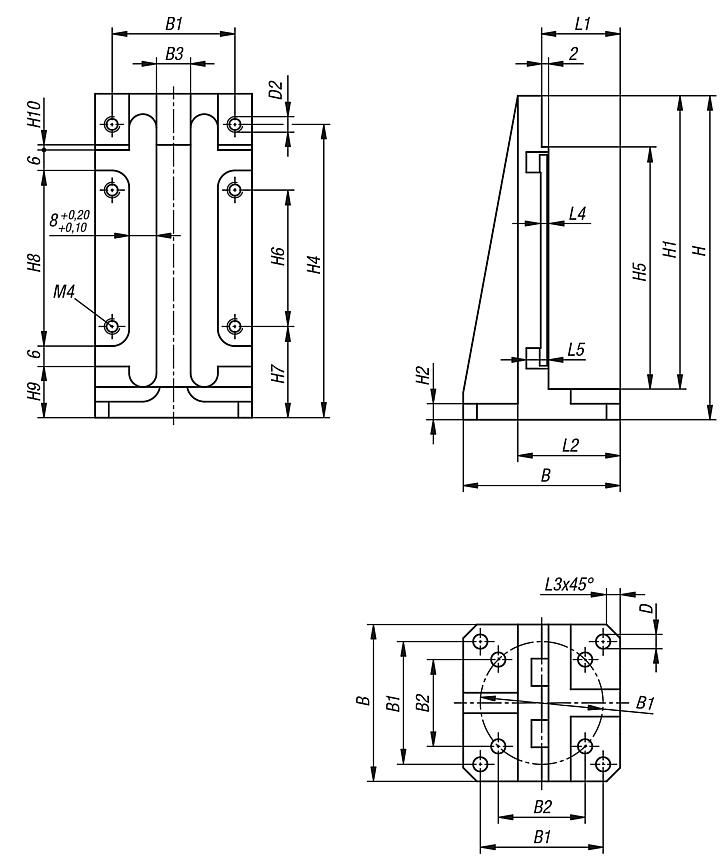

Çizimler (toplu genel bakış) |
| Sipariş numarası | Boyut | Tip
| B | B1 | B2 | B3 | D
| D2 | H | H1 | H2 | H4 | H5 | H6 | H7 | H8 | H9 | H10 | L1 | L2 | L3 | L4 | L5 | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 21091-081 | 8 | kısa | 46 | 36 | 25,5 | 10 | 4,2 | M4 | 95 | 86 | 4,7 | 86 | 71 | 40 | 26,75 | 51,5 | 15 | 1,5 | 23 | 30 | 4 | 2,3 | 6,5 |  | | 95,18 € | | | 21091-121 | 12 | kısa | 75 | 60 | 42,4 | 30 | 6,4 | M6 | 146 | 136 | 5,7 | 131 | 106 | 60 | 35,5 | 83 | 18 | 3 | 27 | 36 | 7 | 3,3 | 7,5 | | | 140,35 € | |
|
| Sipariş numarası | Boyut | Tip
| B | B1 | B2 | B3 | D
| D2 | H | H1 | H2 | H4 | H5 | H6 | H7 | H8 | H9 | H10 | H11 | L1 | L2 | L3 | L4 | L5 | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 21091-082 | 8 | uzun | 46 | 36 | 25,5 | 10 | 4,2 | M4 | 129 | 120 | 4,7 | 123 | 108 | 72 | 33 | 81 | 22,9 | 1,5 | 108 | 23 | 30 | 4 | 2,3 | 6,5 | | | 99,18 € | | | 21091-122 | 12 | uzun | 75 | 60 | 42,4 | 30 | 6,4 | M6 | 192 | 180 | 5,7 | 184,5 | 177 | 120 | 42 | 132 | 30 | 3 | 165 | 27 | 36 | 7 | 3,3 | 7,5 | | | 152,19 € | |
|
