Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Yatak mesnedi ve kızak: alüminyum alaşım.
Kılavuz sütunlar ve dişli mil: paslanmaz çelik.
Kılavuz sütunlar ve mil somunu için kaymalı yatak: yüksek kaliteli özel plastik.
Tırnak kavrama: alüminyum, polüretan kavrama yıldızı ile.
Model:Alüminyum alaşımı, eloksal kaplama.
Paslanmaz çelik, sertleştirilmiş ve taşlanmış.
Dişli mil, bilyalı rulmanlı.
Sipariş bilgisi:Kablo çıkışı veya kumanda ünitesi pozisyonu, teknik çizimde gösterildiği gibi teslim edilir.Bilgi:Motorlu ayarlama ve konumlandırma görevleri için konumlandırma sehpaları. Kayar burçlar ve mil somunları, kuru çalışma için uygundur, ancak plastik kaymalı yataklar için gres ile yağlamanın yapılması önerilir. Konumlandırma kumandalı adım motoru için uygun programlama yazılımını ve arabirim kablosunu aksesuar (85000-15) olarak sunarız.

Adım motoru, dönüş başına 200 adım çözünürlüğü ile 0,005 mm'den bir yönden gelindiğinde konumlandırma hassasiyetinin hesaplanmasını mümkün kılar. Bir yönden gelindiğinde mutlak konumlandırma hassasiyeti 0,01 mm'dir. Sistem, %100 açma süresi ile çalıştırılabilir.

Aynı ebatta diğer tüm parçalarla kombine edilebilir.
Teknik veriler:Dişli mil artışı: 2 mm
Dişli milin eksenel boşluğu: <0,04 mm
Kılavuzların radyal boşluğu: <0,02 mm
Maks. giriş devir sayısı: 600 dev/dak
Maks. hareket hızı: 20 mm/s
Maks. açma süresi: %100
Çalışma sıcaklığı: +10 °C ila +50 °C
İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
 Datasheet 21080 Konumlandırma sehpaları, kısa elektrikli tahrikli, koaksiyel 276 kB
 Motorlu konumlandırma sistemleri 1,1 MB
 Step motor: software and handbook 5,2 MB

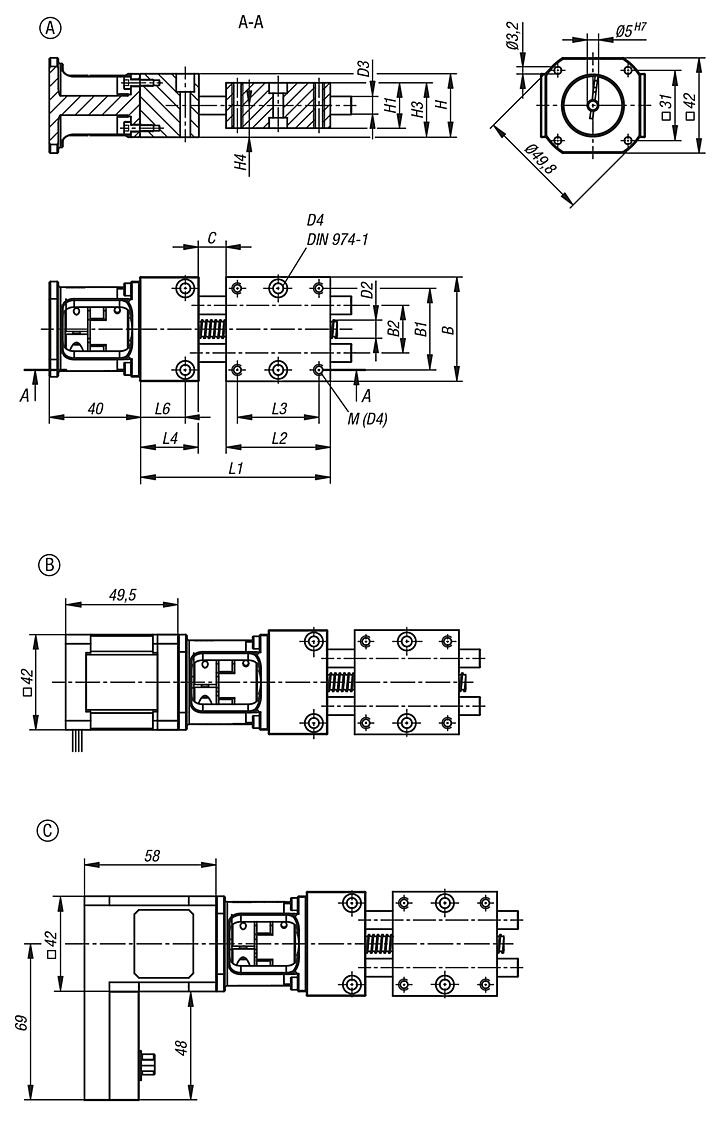

Çizimler

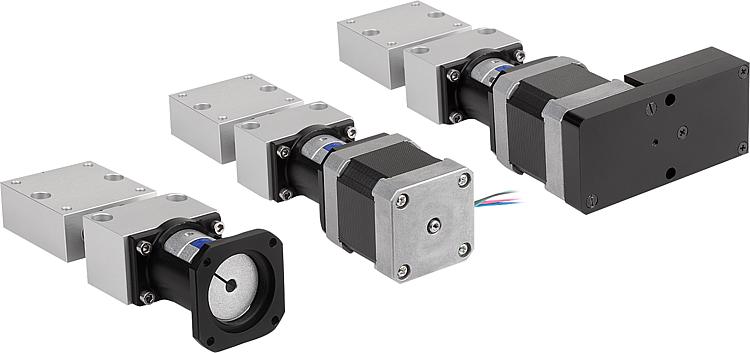

Konumlandırma sehpaları, kısa elektrikli tahrikli, koaksiyel

Ürünlere genel bakış (sıkıştırılmış)

Ürün seçimi/filtresi
Sipariş numarası

BoyutFormForm modeliCADAks.FiyatSipariş et
21080-0808Amotorsuz 504,95 €
21080-08118Badım motorlu 602,93 €
21080-08218Cadım motoru, entegre konumlandırma kumandalı 1.182,98 €
21080-12012Amotorsuz 546,36 €
21080-121112Badım motorlu 644,33 €
21080-122112Cadım motoru, entegre konumlandırma kumandalı 1.224,38 €
Boyut

BB1B2D2D3D4H

H1H3H4L1L2L3L4L6Strok
S
Filtre
84636218x2842820241493,54636262024
127560388x212629,5252815,51337560301530

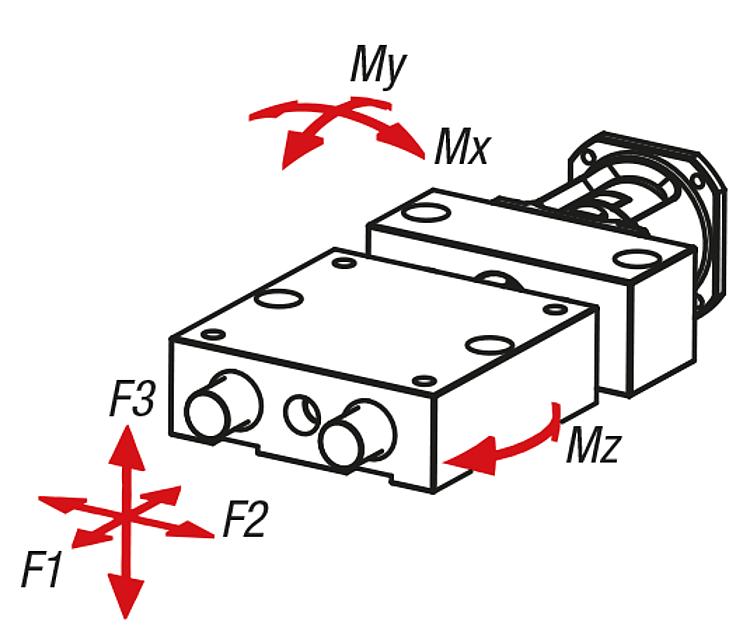

BoyutF1
N
F2
N
F3
N
Mx
Nm
My
Nm
Mz
Nm
Filtre
86060300,50,52
1260100600,80,83
