Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Ana gövde ve yuvarlak sehpa: alüminyum alaşım.
İçi boş mil: paslanmaz çelik.
Ön gerdirmeli helezon dişli: çelik.
Tırnak kavrama: alüminyum, polüretan kavrama yıldızı ile.
Model:Alüminyum alaşım, eloksal kaplama.Sipariş bilgisi:Bilgi:Motorlu ayarlama ve konumlandırma görevleri için yuvarlak konumlandırma sehpaları. Ön gerdirmeli helezon dişli, neredeyse boşluksuz çalışır. Helezon milin yatağı, en yüksek radyal çevresel hassasiyeti sunar. İçi boş mil içerisindeki büyük delik sayesinde kablolar geçirmek mümkündür. Ayarlanabilir konumlandırma halkası ile referans dönme noktası, istendiği gibi monte edilmiş olan parçanın pozisyonuna göre belirlenebilir. İsteğe bağlı olarak sunulan sensör tutucusu (21094) ile yaklaşma anahtarını monte etmek mümkündür. Konumlandırma kumandalı adım motoru için uygun programlama yazılımını ve arabirim kablosunu aksesuar (21088) olarak sunarız.

Adım motoru, dönüş başına 200 adım çözünürlüğü ile 0,005mm'den bir yönden gelindiğinde konumlandırma hassasiyetinin hesaplanmasını mümkün kılar. Bir yönden gelindiğinde mutlak konumlandırma hassasiyeti 0,01mm'dir. Sistem, %100 açma süresi ile çalıştırılabilir.

Aynı ebatta diğer tüm parçalarla kombine edilebilir.
Teknik veriler:Dişli aktarımı: 55:1
Geri dönüş boşluğu: <0,1°
Radyal boşluk: <0,02 mm
Maks. giriş devir sayısı: 600 dev/dak
Maks. açma süresi: %100
Gerekli giriş torku: 0,15 Nm

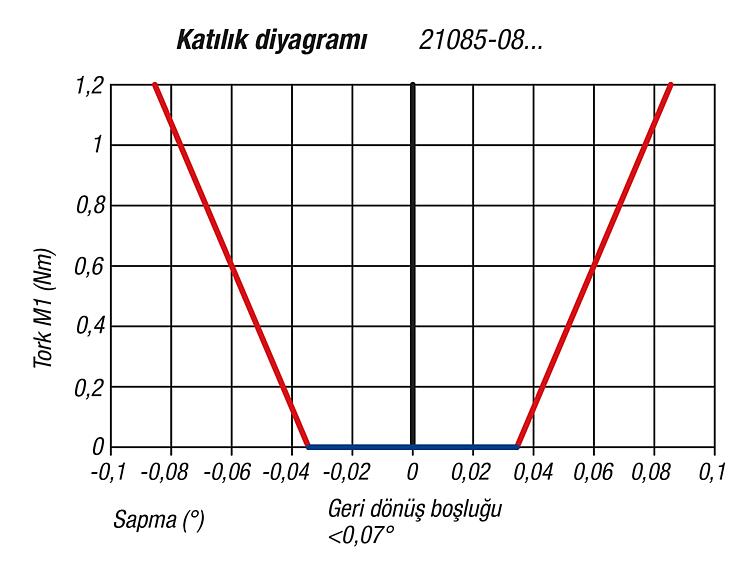

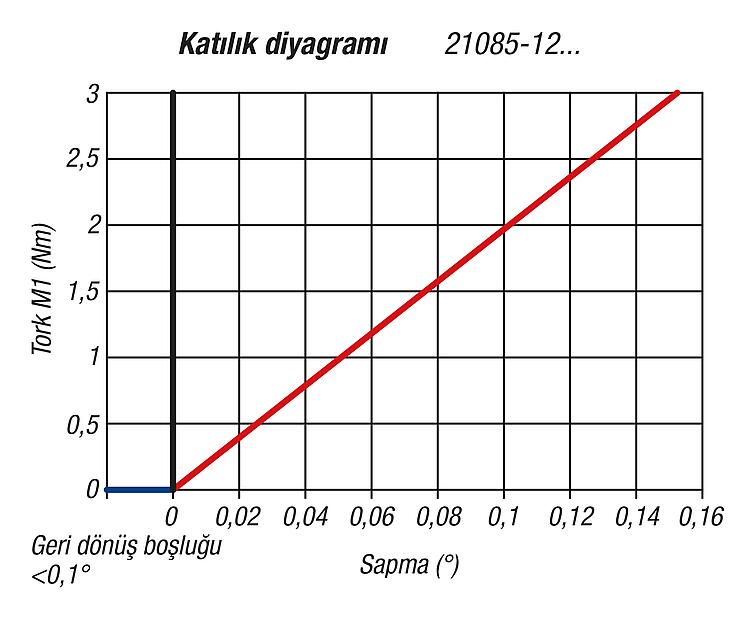

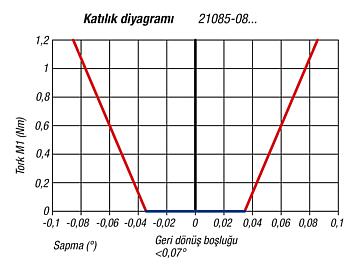

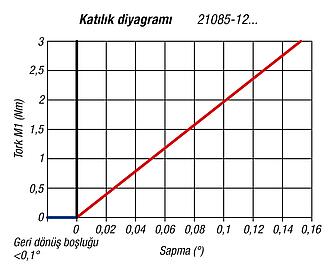

Katılık: bkz. diyagram
Döndürülebilir: 360°, sınırsız
Çalışma sıcaklığı: +10 °C ila +50 °C
Özellikler:
RoHS
İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
 Datasheet 21085 Yuvarlak konumlandırma sehpaları elektrikli tahrikli, koaksiyel 235 kB
 Step motor: software and handbook 5,2 MB

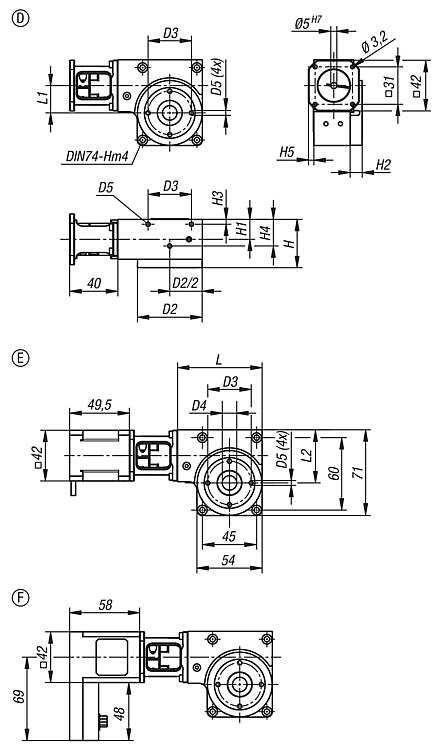

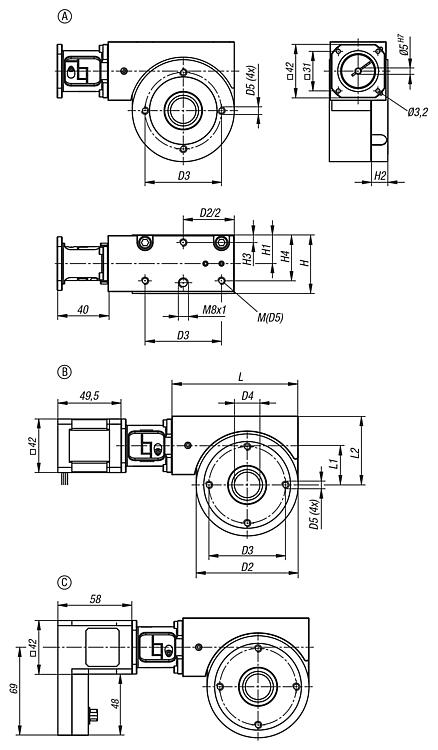

Çizimler

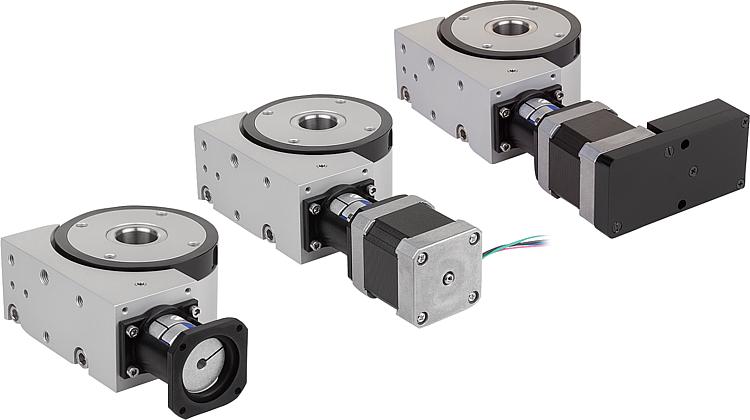

Yuvarlak konumlandırma sehpaları elektrikli tahrikli, koaksiyel

Ürünlere genel bakış (sıkıştırılmış)

Ürün seçimi/filtresi
Sipariş numarası

BoyutFormTipCADAks.FiyatSipariş et
21085-12012Amotorsuz 945,97 €
21085-121112Badım motorlu 1.028,24 €
21085-122112Ckumandalı adım motoru 1.515,45 €
Boyut

D2D3D4D5HH1H2H3H4LL1L2Filtre
12806020M64622,513636993154

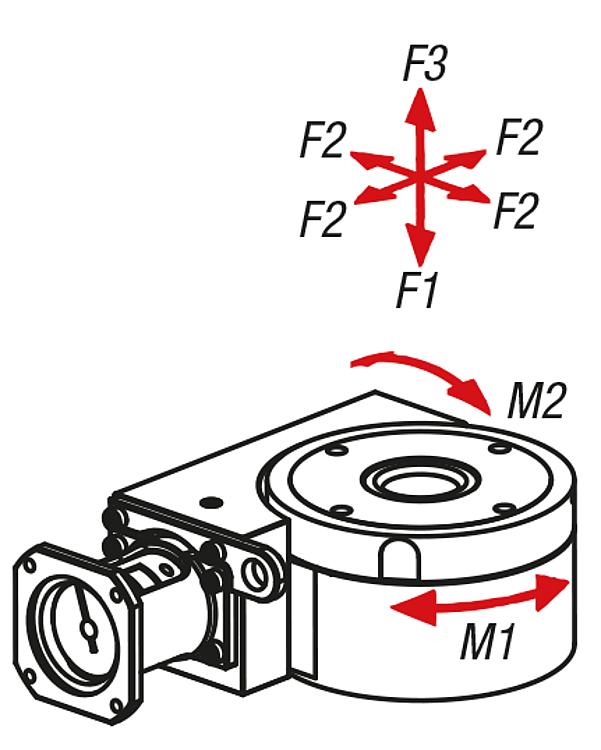

BoyutF1
N
F2
N
F3
N
M1
Nm
M2
Nm
Filtre
1250050020033
