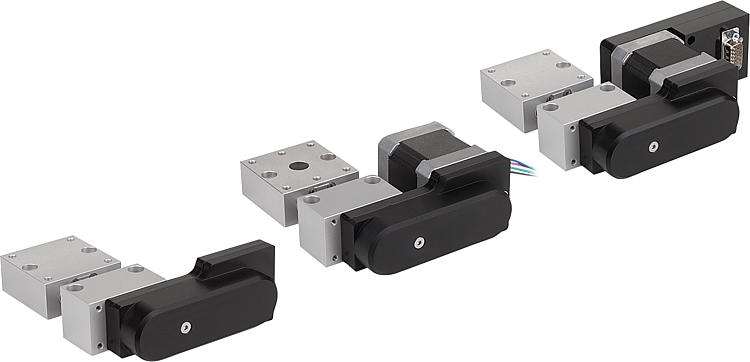

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Yatak mesnedi ve kızak: alüminyum alaşım.
Kılavuz sütunlar ve dişli mil: paslanmaz çelik.
Kılavuz sütunlar ve mil somunu için kaymalı yatak: yüksek kaliteli özel plastik.
Dişli kayış: neopren, Profil 3M.
Model:Alüminyum alaşımı, eloksal kaplama.
Paslanmaz çelik, sertleştirilmiş ve taşlanmış.
Dişli mil, bilyalı rulmanlı.
Sipariş bilgisi:Bilgi:Motorlu ayarlama ve konumlandırma görevleri için konumlandırma sehpaları. Kayar burçlar ve mil somunları, kuru çalışma için uygundur, ancak plastik kaymalı yataklar için gres ile yağlamanın yapılması önerilir. Konumlandırma kumandalı adım motoru için uygun programlama yazılımını ve arabirim kablosunu aksesuar (21088) olarak sunarız.

Adım motoru, dönüş başına 200 adım çözünürlüğü ile 0,005 mm'den bir yönden gelindiğinde konumlandırma hassasiyetinin hesaplanmasını mümkün kılar. Bir yönden gelindiğinde mutlak konumlandırma hassasiyeti 0,01 mm'dir. Sistem, %100 açma süresi ile çalıştırılabilir.

Aynı ebatta diğer tüm parçalarla kombine edilebilir.
Teknik veriler:Dişli mil artışı: 2 mm
Dişli milin eksenel boşluğu: <0,04 mm
Kılavuzların radyal boşluğu: <0,02 mm
Maks. giriş devir sayısı: 600 dev/dak
Maks. hareket hızı: 20 mm/s
Maks. açma süresi: %100
Çalışma sıcaklığı: +10 °C ila +50 °C
Özellikler:
RoHS
İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
 Datasheet 21081 Konumlandırma sehpaları, kısa elektrikli tahrikli, yan 213 kB
 Step motor: software and handbook 5,2 MB

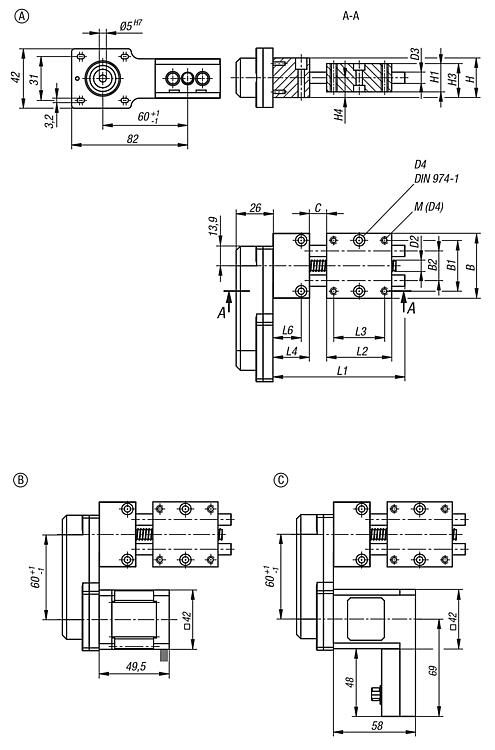

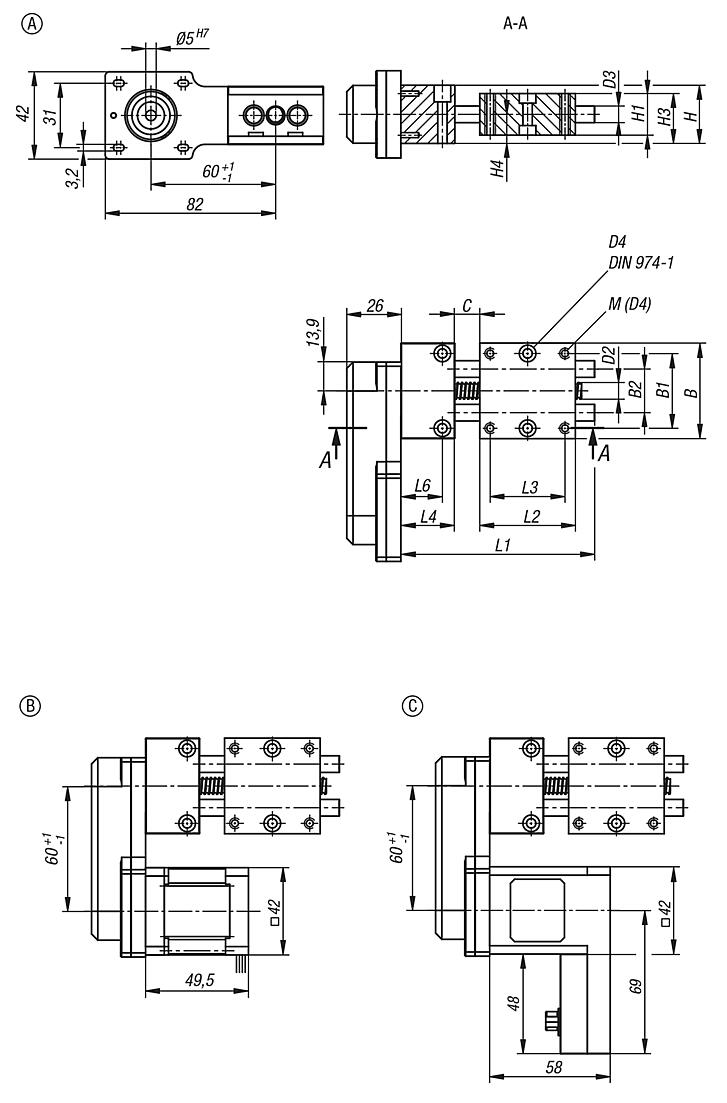

Çizimler

Konumlandırma sehpaları, kısa elektrikli tahrikli, yan

Ürünlere genel bakış (sıkıştırılmış)

Ürün seçimi/filtresi
Sipariş numarası

BoyutFormTipCADAks.FiyatSipariş et
21081-08108Amotorsuz 491,67 €
21081-081118Badım motorlu 575,52 €
21081-081218Ckumandalı adım motoru 1.062,73 €
21081-121012Amotorsuz 518,76 €
21081-1211112Badım motorlu 601,04 €
21081-1212112Ckumandalı adım motoru 1.088,25 €
Boyut

BB1B2C
(Strok)
D2D3D4HH1H3H4L1L2L3L4L6Filtre
8463621248x2842820241493,546362620
12756038308x212629,5252815,513375603015
BoyutF1
N
F2
N
F3
N
Mx
Nm
My
Nm
Mz
Nm
Filtre
86060300,50,52
1260100600,80,83
