Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Yatak mesnedi ve kızak: alüminyum alaşım.
Kılavuz sütunlar ve dişli mil: paslanmaz çelik.
Kılavuz sütunlar ve mil somunu için kaymalı yatak: yüksek kaliteli özel plastik.
Dişli kayış: neopren, Profil 3M.
Model:Alüminyum alaşımı, eloksal kaplama.
Paslanmaz çelik, sertleştirilmiş ve taşlanmış.
Dişli mil, bilyalı rulmanlı.
Sipariş bilgisi:Bilgi:Motorlu ayarlama ve konumlandırma görevleri için konumlandırma sehpaları. Kayar burçlar ve mil somunları, kuru çalışma için uygundur, ancak plastik kaymalı yataklar için gres ile yağlamanın yapılması önerilir. Konumlandırma kumandalı adım motoru için uygun programlama yazılımını ve arabirim kablosunu aksesuar (21088) olarak sunarız.

Adım motoru, dönüş başına 200 adım çözünürlüğü ile 0,005 mm'den bir yönden gelindiğinde konumlandırma hassasiyetinin hesaplanmasını mümkün kılar. Bir yönden gelindiğinde mutlak konumlandırma hassasiyeti 0,01 mm'dir. Sistem, %100 açma süresi ile çalıştırılabilir.

Aynı ebatta diğer tüm parçalarla kombine edilebilir.
Teknik veriler:Dişli mil artışı: 2 mm
Dişli milin eksenel boşluğu: <0,04 mm
Kılavuzların radyal boşluğu: <0,02 mm
Maks. giriş devir sayısı: 600 dev/dak
Maks. hareket hızı: 20 mm/s
Maks. açma süresi: %100
Çalışma sıcaklığı: +10 °C ila +50 °C
Özellikler:
RoHS
İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
 Datasheet 21083 Konumlandırma sehpaları, uzun elektrikli tahrikli, yan 223 kB
 Step motor: software and handbook 5,2 MB

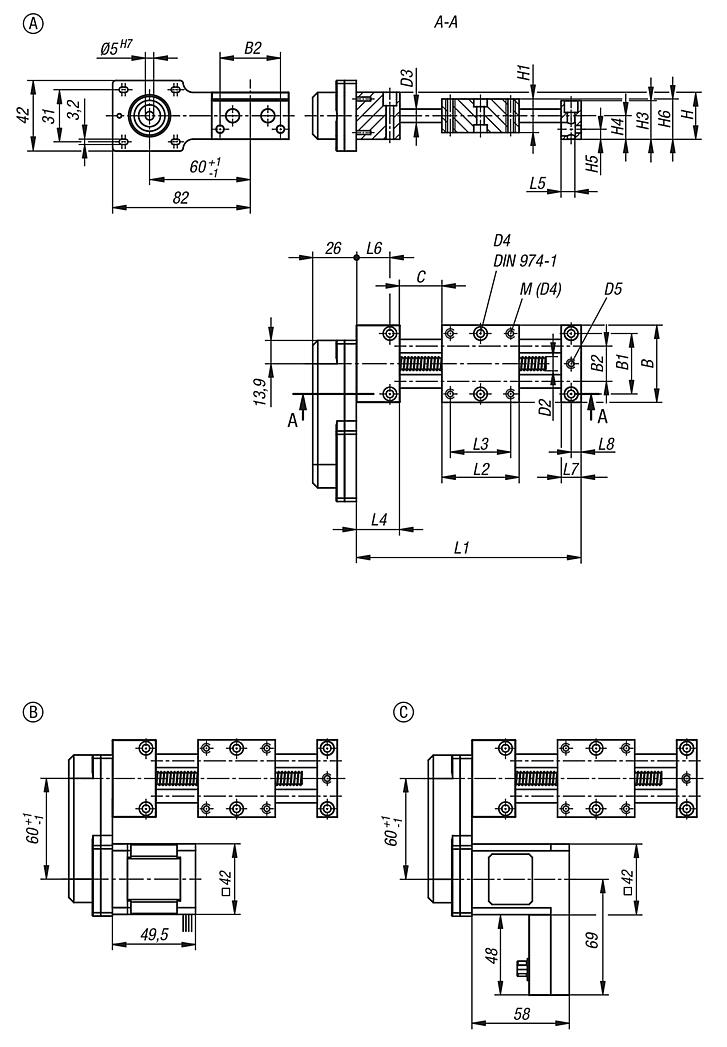

Çizimler

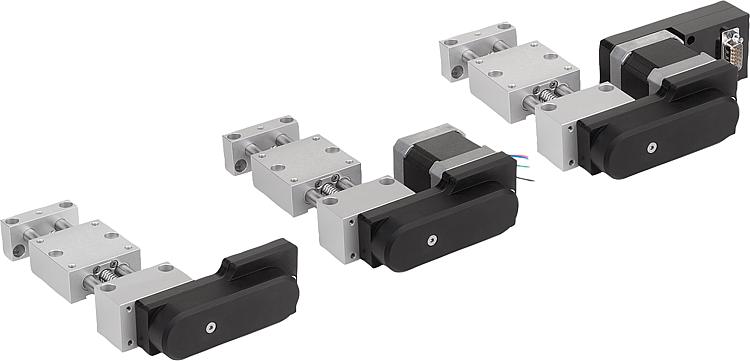

Konumlandırma sehpaları, uzun elektrikli tahrikli, yan

Ürünlere genel bakış (sıkıştırılmış)

Ürün seçimi/filtresi
Sipariş numarası

BoyutFormTipCADAks.FiyatSipariş et
21083-08108Amotorsuz 522,24 €
21083-081118Badım motorlu 604,52 €
21083-081218Ckumandalı adım motoru 1.091,73 €
21083-121012Amotorsuz 549,86 €
21083-1211112Badım motorlu 632,15 €
21083-1212112Ckumandalı adım motoru 1.119,36 €
BoyutBB1B2C
(Strok)
D2D3D4D5HH1H3H4H5H6L1L2L3L4L5L6L7L8Filtre
8463621508x284M4282023146241344636268,520126
12756038758x2126M429,5252715,5728180756015117,5157,5

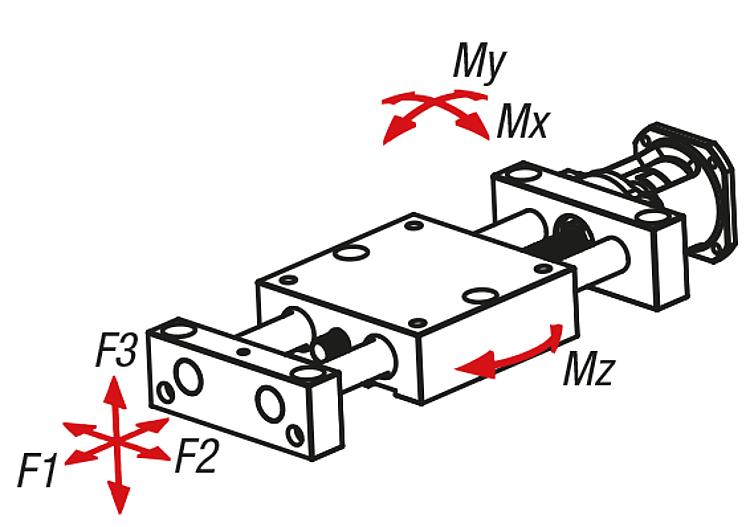

BoyutF1
N
F2
N
F3
N
Mx
Nm
My
Nm
Mz
Nm
Filtre
86080600,70,72
1260120100113
