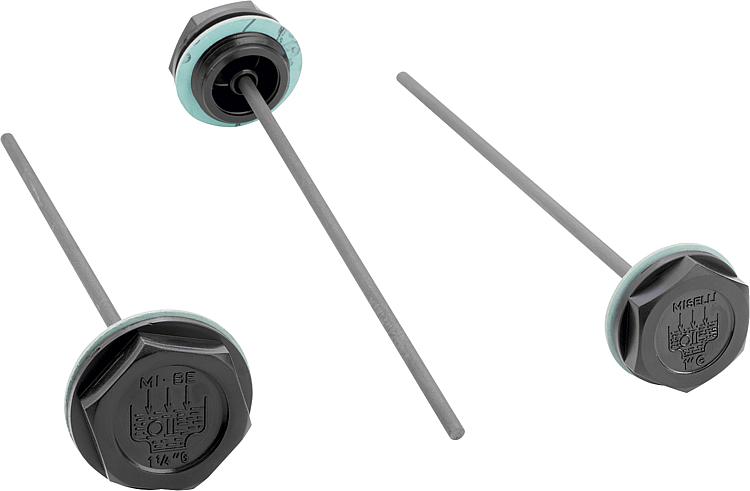

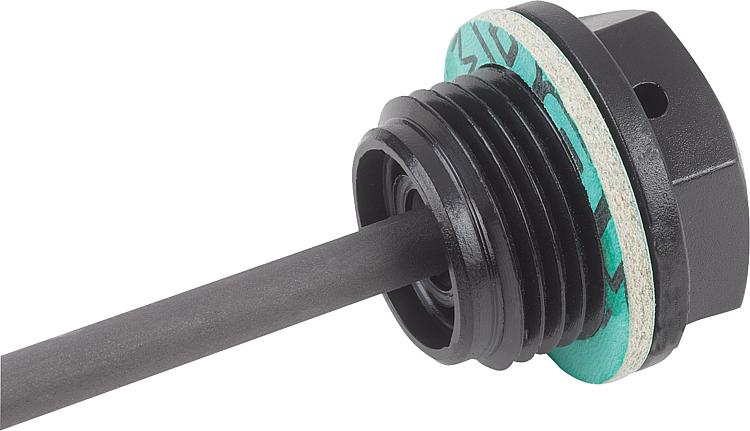

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Termoplastik, poliamid 66.
Yağ ölçme çubuğu: çelik, çinko fosfat kaplama.Model:Yassı conta: asbestsiz.Bilgi:Form B'de yan tarafta, altı köşe baş üzerinde kapatma vidasının boyutuna bağlı olarak delik çağı 2 ila 3,5 mm arasında olan bir hava tahliye deliği mevcuttur.Sıcaklık aralığı:Yağda 100 °C'ye kadar ve suda.Çizim bilgisi:

1) Yassı conta
2) Hava tahliye deliği sadece Form B'de

Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 28029 Kapatma vidaları yağ ölçme çubuklu

217 kB

Çizimler (toplu genel bakış)

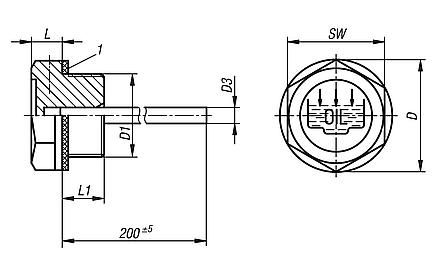

Dişli tapalar, yağ ölçme çubuklu, Form A

daha fazla bilgi

Çizimler

Dişli tapalar, yağ ölçme çubuklu, Form A

Ürün seçimi/filtresi

Sipariş numarası	Form	D	D1	D3	L	L1	SW	Fiyat
28029-119014	A	19	G1/4	4	7	9	17	1,37 €
28029-122038	A	22	G3/8	4	7,5	10	18	1,39 €
28029-128012	A	28	G1/2	4	7,5	11	24	1,50 €
28029-134034	A	34	G3/4	5	9	11	30	1,83 €
28029-142100	A	42	G1	5	10,5	12	36	2,20 €
28029-151114	A	51	G1 1/4	5	12	13,5	42	2,94 €
28029-1191415	A	19	M14X1,5	4	7	9	17	1,50 €
28029-1211615	A	21	M16X1,5	4	7,5	10	18	1,64 €
28029-1261815	A	26	M18X1,5	4	7,5	10	21	1,73 €
28029-1282015	A	28	M20X1,5	4	8	10	24	1,75 €
28029-1282215	A	28	M22X1,5	4	8	11	24	1,77 €

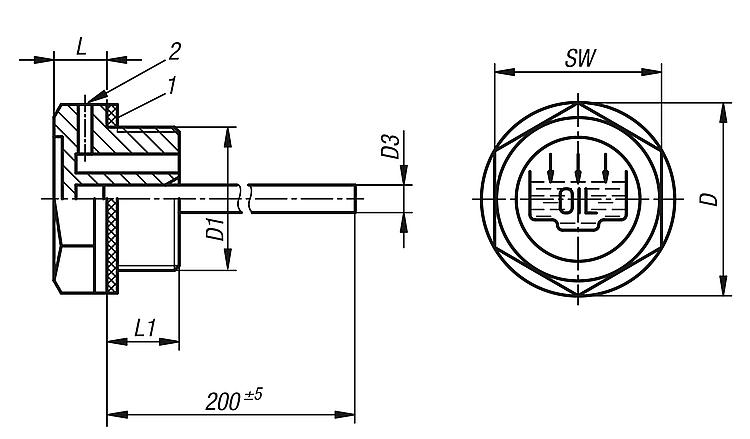

Dişli tapalar, yağ ölçme çubuklu, Form B

daha fazla bilgi

Çizimler

Dişli tapalar, yağ ölçme çubuklu, Form B

Ürün seçimi/filtresi

Sipariş numarası	Form	D	D1	D3	L	L1	SW	Fiyat
28029-219014	B	19	G1/4	4	7	9	17	1,39 €
28029-222038	B	22	G3/8	4	7,5	10	18	1,43 €
28029-228012	B	28	G1/2	4	7,5	11	24	1,55 €
28029-234034	B	34	G3/4	5	9	11	30	1,89 €
28029-242100	B	42	G1	5	10,5	12	36	2,44 €
28029-251114	B	51	G1 1/4	5	12	13,5	42	3,15 €
28029-2191415	B	19	M14X1,5	4	7	9	17	1,73 €
28029-2211615	B	21	M16X1,5	4	7,5	10	18	1,89 €
28029-2261815	B	26	M18X1,5	4	7,5	10	21	1,96 €
28029-2282015	B	28	M20X1,5	4	8	10	24	2,01 €
