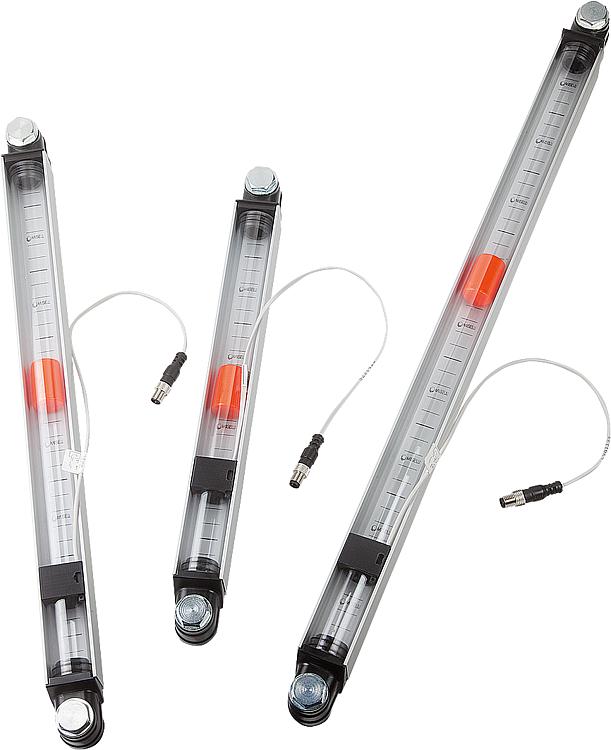

Yağ seviyesi göstergesi elektrikli yağ seviyesi denetimi ile, uzun tip
28001-10

Yağ seviyesi göstergesi elektrikli yağ seviyesi denetimi ile,...

geri

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Gövde: alüminyum.
Boru: polikarbonat.
Başlıklar: poliamid.
O-halka ve yassı conta: kauçuk (NBR).
Reflektör plastik PVC.
Plastik şamandıran ölçer.
Cıvatalar ve altı köşe somunlar: çelik.
Model:Berrak kontrol camı.
Refletör beyaz.
Kırmızı şamandıran ölçer, mıknatıslı elemanlı.
Cıvatalar ve altı köşe somunlar galvaniz kaplama.
Bilgi:Yağ seviyesi göstergesi ile dolum seviyesi görsel olarak gösterilebilir ve bir küçük indükleme anahtarı üzerinden algılanabilir. Şamandıran ölçer elemanı akım devresi kapatıldıktan sonra ayarlanmış asgari değere ulaşması durumunda elektrikli bir sinyal verilir. Sensör kontrol camında bulunur ve yüksekliği seviyenin kontrol gereksinimlerine göre ayarlanabilir. Asgari veri alt sabitleme cıvatasının ortasından yaklaşık olarak 50 mm mesafede bulunur. Standart olarak küçük indükleme anahtarı bir kapatıcı kontağı (NO) ile donatılıdır. Maksimum basınç 1 bar. Sabitleme cıvataları için maksimum sıkma torku 5 Nm. değerinde Kontrol camı, iyi bir mekanik dayanıma sahiptir ve madeni yağ, benzin, yağlama maddesi, petrol, çözücü maddeler ve çoğu kimyasal maddeye karşı dayanıklıdır. Alkol bazlı çözeltiler ile sıcak su ile temas etmemelidir.Sıcaklık aralığı:Maksimum çalışma sıcaklığı: 75°C.Montaj:Yağ seviyesi göstergesinin tespit edilmesi iki M12 dişli deliği veya alternatif olarak iki flanş somunlu Ø 12,2 mm (± 0,2 mm) delik üzerinden gerçekleşir. Sabitleme delikleri için aks mesafesi = L1 ±0,5.Fonksiyonlar:Yağ seviyesi ölçümü, "REED" seviye şalterine ulaşıldığında elektrikli bir kontağı etkinleştiren, mıknatıslı bir şamandıran ölçer elemanı üzerinden gerçekleşir. Yağ seviyesi belirli bir seviyenin altına düşmesi durumunda elektrikli bir impuls verilebilir.Dikkate alın:Kuvvetli manyetik alanlar fonksiyonu olumsuz etki eder.Çizim bilgisi:

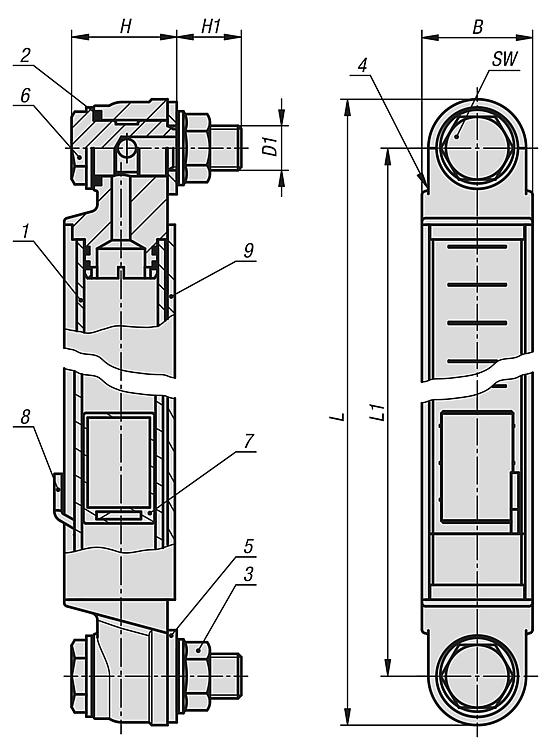

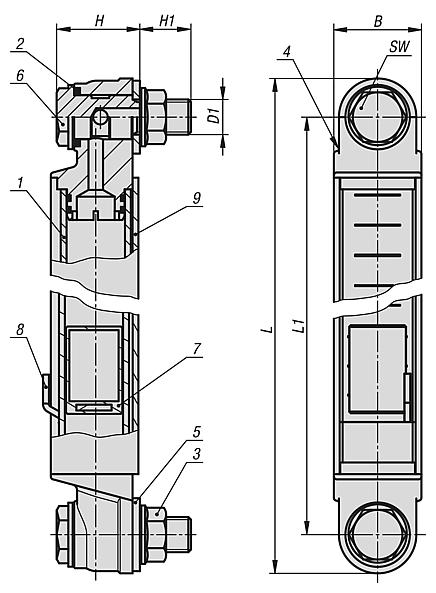

1) kontrol camı
2) O-halka
3) flanş somun M12
4) Plastik uç kapağı
5) yassı conta
6) içi oyuk vida M12
7) mıknatıslı şamandıran ölçer
8) küçük indükleme anahtarı
9) alüminyum gövde
Özellikler:
RoHS
İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
 Datasheet 28001-10 Yağ seviyesi göstergesi elektrikli yağ seviyesi denetimi ile, uzun tip 205 kB
 Yağ seviyesi göstergesi teknik bilgi 117 kB

Çizimler

Yağ seviyesi göstergesi elektrikli yağ seviyesi denetimi ile, uzun tip

Ürün seçimi/filtresi

Sipariş numarasıBD1

HH1LL1SWSabitleme cıvatası
sayısı
CADAks.FiyatSipariş et
28001-10-30030M123016,5326,6300172 93,51 €
28001-10-40030M123016,5426,6400172 96,44 €
28001-10-50030M123016,5526,6500172 99,36 €
