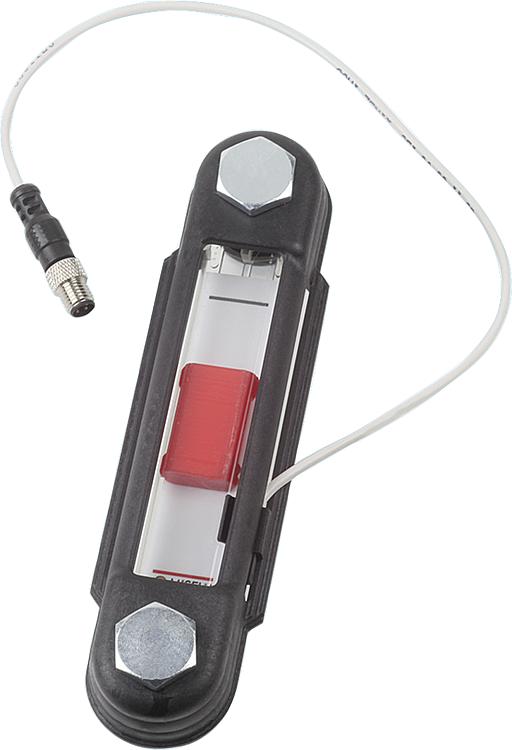

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Gövde termoplastik, poliamid cam elyaf takviyeli.
Kontrol camı termoplastik poliamid.
O-halka ve yassı conta: kauçuk (NBR).
Reflektör plastik PVC.
Plastik şamandıran ölçer.
Cıvata ve altıgen somun galvaniz çelik.
Model:Gövde: siyah.
Kontrol camı: Cam berraklığında, yüksek mekanik mukavemet, eskimeye karşı dayanıklı.
Refletör beyaz.
Kırmızı şamandıran ölçer, mıknatıslı elemanlı.
Cıvata ve altıgen somun galvaniz kaplama.
Bilgi:Yağ seviyesi göstergesi ile dolum seviyesi görsel olarak gösterilebilir ve bir küçük indükleme anahtarı üzerinden algılanabilir. Şamandıran ölçer elemanı akım devresi kapatıldıktan sonra ayarlanmış asgari değere ulaşması durumunda elektrikli bir sinyal verilir.
Sensör gövdede bulunur ve yüksekliği seviyenin kontrol gereksinimlerine göre ayarlanabilir. Asgari veri alt sabitleme cıvatasının ortasından yaklaşık olarak 35 mm mesafede bulunur.

Standart olarak küçük indükleme anahtarı bir kapatıcı kontağı (NO) ile donatılıdır.

Kontrol camı, birleştirme sonrasında ultrasonla birbirileri ile kaynatılan iki şeffaf yapı parçasından oluşur. Böylece tüm gövdede sızdırmazlık sağlanmış olur.

Maksimum basınç 1 bar. Sabitleme cıvataları için maksimum sıkma torku 5 Nm. değerinde

Kontrol camı, iyi bir mekanik dayanıma sahiptir ve madeni yağ, benzin, yağlama maddesi, petrol, çözücü maddeler ve çoğu kimyasal maddeye karşı dayanıklıdır. Alkol bazlı çözeltiler ile sıcak su ile temas etmemelidir.

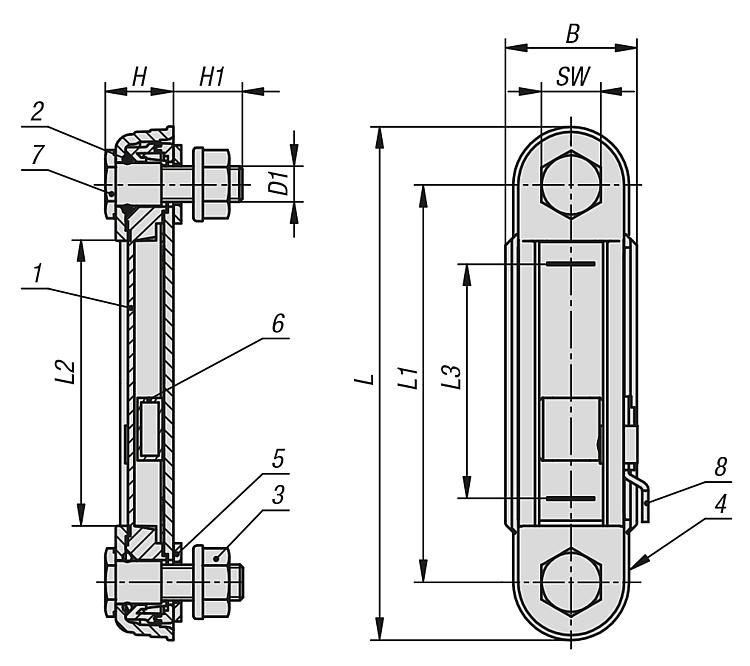

Sıcaklık aralığı:Maksimum çalışma sıcaklığı: 75°C.Montaj:Yağ seviyesi göstergesinin tespit edilmesi iki M12 dişli deliği veya alternatif olarak iki flanş somunlu Ø 12,2 mm (± 0,2 mm) delik üzerinden gerçekleşir. Sabitleme delikleri için aks mesafesi = L1 ±0,3.Fonksiyonlar:Yağ seviyesi ölçümü, "REED" seviye şalterine ulaşıldığında elektrikli bir kontağı etkinleştiren, mıknatıslı bir şamandıran ölçer elemanı üzerinden gerçekleşir. Yağ seviyesi belirli bir seviyenin altına düşmesi durumunda elektrikli bir impuls verilebilir.Dikkate alın:Kuvvetli manyetik alanlar fonksiyonu olumsuz etki eder.Çizim bilgisi:
1) kontrol camı
2) O-halka
3) flanş somun M12
4) gövde
5) yassı conta
6) mıknatıslı şamandıran ölçer
7) içi oyuk vida M12
8) küçük indükleme anahtarı
Özellikler:
RoHS
İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
 Datasheet 28000-10 Yağ seviyesi göstergesi elektrikli yağ seviyesi denetimi ile 188 kB
 Yağ seviyesi göstergesi teknik bilgi 117 kB

Çizimler

Yağ seviyesi göstergesi elektrikli yağ seviyesi denetimi ile

Ürün seçimi/filtresi

Sipariş numarasıBD1

HH1LL1L2L3SWSabitleme cıvatası
sayısı
CADAks.FiyatSipariş et
28000-10-1271242M1221211641279175192 83,90 €
