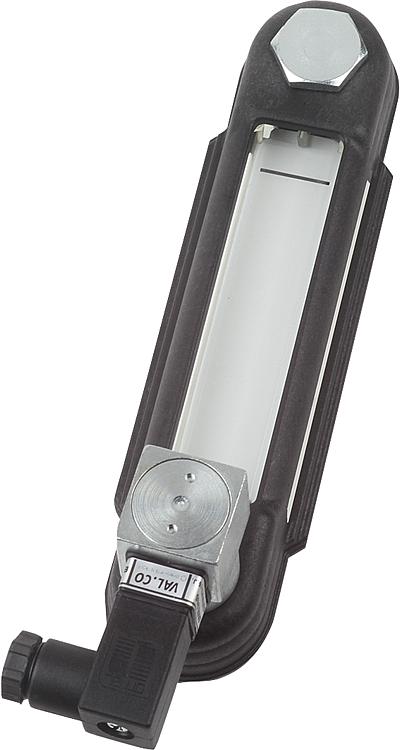

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Gövde termoplastik, poliamid cam elyaf takviyeli.
Kontrol camı termoplastik poliamid.
O-halka ve yassı conta: kauçuk (NBR).
Reflektör plastik PVC.
Cıvata ve altıgen somun galvaniz çelik.
Model:Gövde: siyah.
Kontrol camı: Cam berraklığında, yüksek mekanik mukavemet, eskimeye karşı dayanıklı.
Refletör beyaz.
Cıvata ve altıgen somun galvaniz kaplama.

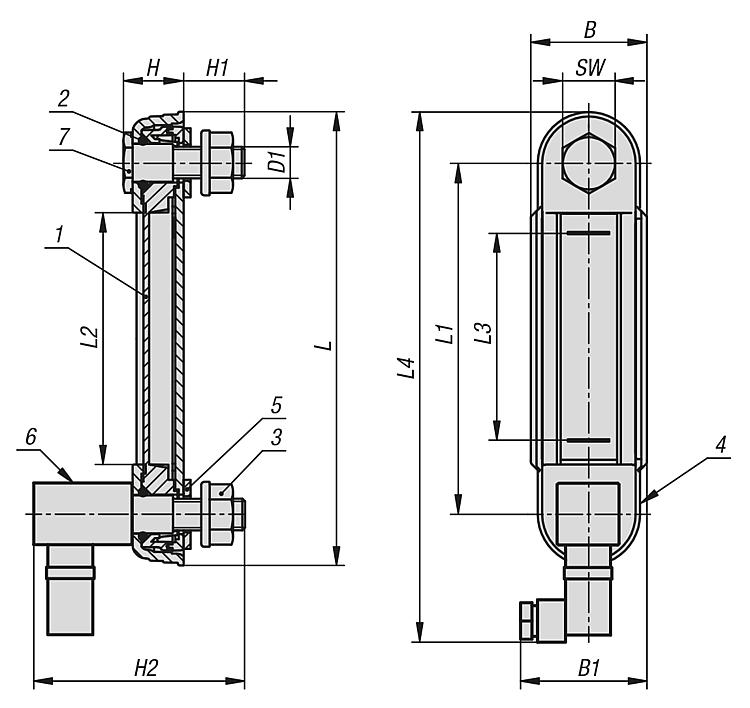

Bilgi:Görsel kontrole ek olarak yağ seviyesi göstergeleri, hazne içindeki sıvı sıcaklığı 70° C eşiğine ulaştığında elektrikli sinyal verebilir. Sıcaklık denetimi, bir sıcaklık şalteri (bimetal) üzerinden gerçekleşir. Belirlenen sıcaklığa ulaşıldığında modele göre akım devresi sensör (NO) tarafından kapatılır veya açılır (NC). Kontrol camı, birleştirme sonrasında ultrasonla birbirileri ile kaynatılan iki şeffaf yapı parçasından oluşur. Böylece tüm gövdede sızdırmazlık sağlanmış olur. Maksimum basınç 1 bar. Sabitleme cıvataları için maksimum sıkma torku 5 Nm. değerinde Kontrol camı, iyi bir mekanik dayanıma sahiptir ve madeni yağ, benzin, yağlama maddesi, petrol, çözücü maddeler ve çoğu kimyasal maddeye karşı dayanıklıdır. Alkol bazlı çözeltiler ile sıcak su ile temas etmemelidir.Sıcaklık aralığı:Maksimum çalışma sıcaklığı: 75°C.Montaj:Yağ seviyesi göstergesinin tespit edilmesi iki M12 dişli deliği veya alternatif olarak iki flanş somunlu Ø 12,2 mm (± 0,2 mm) delik üzerinden gerçekleşir. Sabitleme delikleri için aks mesafesi = L1 ±0,3.Çizim bilgisi:
1) kontrol camı
2) O-halka
3) flanş somun M12
4) gövde
5) yassı conta
6) sıcaklık sensörü
7) içi oyuk vida M12
Özellikler:
RoHS
İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
 Datasheet 28000-11 Yağ seviyesi göstergesi elektrikli sıcaklık denetimi ile 164 kB
 Yağ seviyesi göstergesi teknik bilgi 117 kB

Çizimler

Yağ seviyesi göstergesi elektrikli sıcaklık denetimi ile

Ürün seçimi/filtresi

Sipariş numarasıÖzellikBB1D1

HH1H2LL1L2L3L4SWSabitleme cıvatası
sayısı
CADAks.FiyatSipariş et
28000-11-112712kapatıcı kontağı4245M122121801641279175191192 109,60 €
28000-11-212712açıcı kontağı4245M122121801641279175191192 109,60 €
