        Teleskopik raylar, çelik yan montaj için, üst uzatma, taşıma kapasitesi 160 kg'ye kadar

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Raylar, çelik.
Küre kafesleri, çelik.
Bilyalar, çelik.Model:Raylar, galvaniz kaplama.
Küre kafesleri, galvaniz kaplama.
Bilyalar sertleştirilmiş.Sipariş bilgisi:Çift halinde satılır.Bilgi:Üst uzatmalı teleskopik raylarda kaldırma işlevi montaj uzunluğundan daha büyüktür. Oturma kapalı konumda. Teleskopik rayların dinamik yük kapasitesi, tam uzatma mesafesi kullanıldığında dikey monte edilmiş bir teleskopik ray çiftinin maksimum yük kapasitesini verir. Belirtilen taşıma kapasiteleri, 450 mm'lik bir ray mesafesinde belirlendi ve 10.000 veya 80.000 döngüde maksimum değer için geçerlidir.

Yatay montaj için uygun değildir.Sıcaklık aralığı:-20 °C - +70 °C.Avantajlar:Oturma kapalı konumda
Kolay hareket
Yüksek yan stabilite, hassas kılavuz ile

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 21335-20 Teleskopik raylar, çelik yan montaj için, üst uzatma, taşıma kapasitesi 160 kg'ye kadar

149 kB

Technical information for telescopic slides

389 kB

Overview of items telescopic slides

74,5 kB

Montageanleitung für Teleskopschienen 21335-20 / Installation instruction for telescopic slides 21335-20

2,8 MB

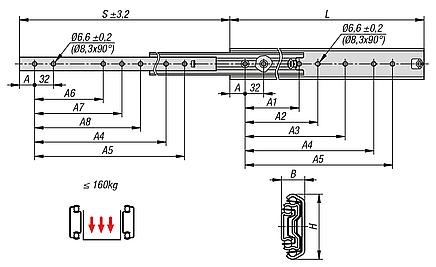

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Üreticinin ürün numarası	Montaj	Ürün tipi	Çift başına taşıma kapasitesi (80.000 döngü) kg	Çift başına taşıma kapasitesi (10.000 döngü) kg	Ambalaj türü	Fiyat
21335-20-0300	DZ5321-0030	montaj yandan	standart	120	130	1 adet = 1 çift	77,27 €
21335-20-0350	DZ5321-0035	montaj yandan	standart	120	140	1 adet = 1 çift	83,79 €
21335-20-0400	DZ5321-0040	montaj yandan	standart	130	150	1 adet = 1 çift	90,38 €
21335-20-0450	DZ5321-0045	montaj yandan	standart	140	160	1 adet = 1 çift	96,76 €
21335-20-0500	DZ5321-0050	montaj yandan	standart	140	160	1 adet = 1 çift	103,34 €
21335-20-0550	DZ5321-0055	montaj yandan	standart	140	160	1 adet = 1 çift	110,01 €
21335-20-0600	DZ5321-0060	montaj yandan	standart	120	150	1 adet = 1 çift	116,61 €
21335-20-0700	DZ5321-0070-A	montaj yandan	standart	110	130	1 adet = 1 çift	129,65 €
21335-20-0790	DZ5321-0080-A	montaj yandan	standart	100	100	1 adet = 1 çift	142,74 €
21335-20-0900	DZ5321-0090-A	montaj yandan	standart	80	90	1 adet = 1 çift	239,12 €
21335-20-1000	DZ5321-0100-A	montaj yandan	standart	70	80	1 adet = 1 çift	252,24 €
21335-20-1100	DZ5321-0110-A	montaj yandan	standart	60	70	1 adet = 1 çift	265,40 €

Sipariş numarası	A	A1	A2	A3	A4	A5	A6	A7	A8	B	H	Strok S	L	Fiyat
21335-20-0300	26	-	-	-	192	224	-	-	-	19,1	53,1	323,5	300	77,27 €
21335-20-0350	26	-	-	-	224	256	-	-	-	19,1	53,1	373,5	350	83,79 €
21335-20-0400	26	-	160	192	288	320	128	160	-	19,1	53,1	423,5	400	90,38 €
21335-20-0450	26	-	160	192	320	352	128	160	-	19,1	53,1	473,5	450	96,76 €
21335-20-0500	26	-	192	224	384	416	160	192	-	19,1	53,1	523,5	500	103,34 €
21335-20-0550	26	-	192	224	416	448	160	192	-	19,1	53,1	573,5	550	110,01 €
21335-20-0600	26	-	256	288	480	512	192	256	-	19,1	53,1	623,5	600	116,61 €
21335-20-0700	26	288	320	544	576	608	256	288	544	19,1	53,1	723,5	700	129,65 €
21335-20-0790	26	-	352	384	672	704	320	352	384	19,1	53,1	803,5	790	142,74 €
21335-20-0900	26	-	448	480	768	800	352	384	416	19,1	53,1	923,5	900	239,12 €
21335-20-1000	26	448	480	512	864	896	448	480	-	19,1	53,1	1023,5	1000	252,24 €
21335-20-1100	26	448	544	576	992	1024	448	480	512	19,1	53,1	1123,5	1100	265,40 €
