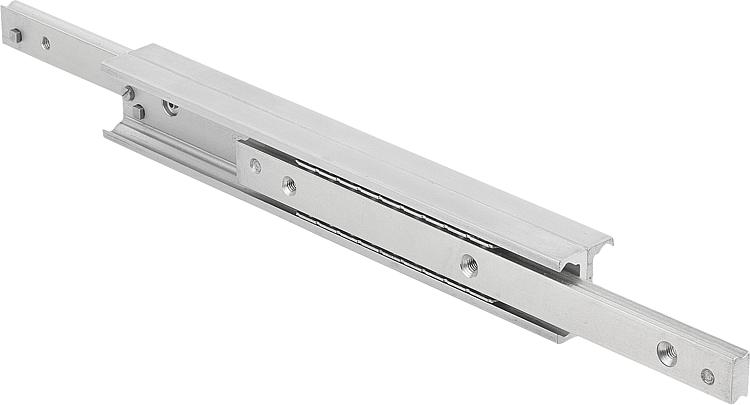

AçıklamaMalzeme:Ray ve rotor: rulman çeliği.
Bilyalar: rulman çeliği.
Bilya kafesi: çelik.
Model:Ray, rotor ve bilyalı kafes: galvaniz kaplama.
Hareket hatları: indüksiyonla sertleştirilmiş.
Bilyalar: sertleştirilmiş.
Bilgi:Bir arada ikili T profili oluşturacak şekilde bağlanmış halde ara elemanı oluşturan iki kılavuz raydan ve sabit ve hareketli eleman olarak bağlantı konstrüksiyonuna bağlantıyı kuran iki rotordan oluşan tam uzatma. Yüksek yük katsayılı, kompakt, kare yapı şekli sayesinde yüksek yük taşıma kapasitesi ve az bükülme. Maksimum strok, teleskopik rayın kapalı uzunluğundan büyüktür. Montaj konumu tercihen yatay olmalıdır. Tüm sabitleme deliklerine ulaşmak için raydaki kilitleme cıvatası montaj için çıkartılmalı ve daha sonra tekrar takılmalıdır. İki taraflı strok, kilitleme cıvatalarını çıkartarak elde edilir.

Dahili dayanaklar, kafesi sınırlamak için kullanılır. Yük uygulanan bir sistem için lütfen harici dayanaklar kullanın.

Form A:
Ray montajı için DIN EN ISO 10642 uyarınca olan ve mukavemet sınıfı 10.9 olan havşa başlı cıvatalar kullanın.
Form B:
Ray montajı için mukavemet sınıfı 10.9 olan cıvatalar kullanın.

Maksimum hareket hızı 0,8 m/s.

Çalışma sıcaklığı -30 °C ila +170 °C.
İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
 Datasheet 21336 Teleskopik raylar ikili T formu 143 kB

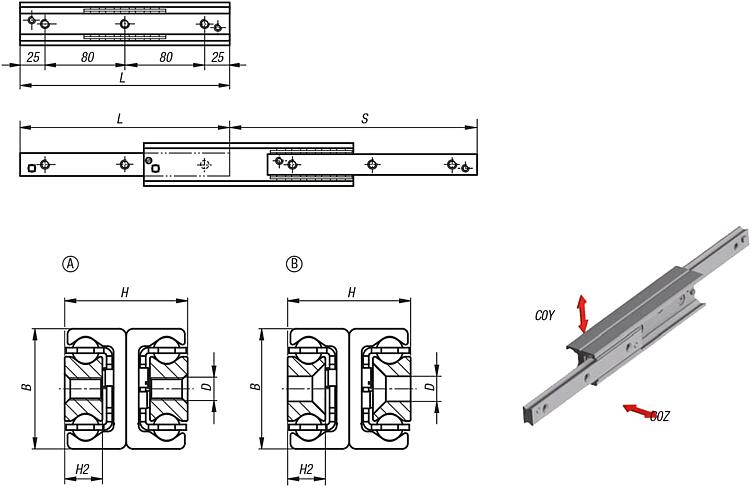

Çizimler

Teleskopik raylar ikili T formu

Ürün seçimi/filtresi

Sipariş numarasıForm

Tip

BoyutBC
(Strok)
DD
Cıvata
HH2LC0Y
N
C0Z
N
Delik
sayısı
CADAks.FiyatSipariş et
21336-1280210ADişli deliği2828232M5-267,52104323023 180,03 €
21336-1280370ADişli deliği2828380M5-267,53709684715 240,78 €
21336-1280450ADişli deliği2828464M5-267,545011693856 268,24 €
21336-1280530ADişli deliği2828548M5-267,553011073257 297,60 €
21336-1350370ADişli deliği3535406M6-341037010257185 272,21 €
21336-1350450ADişli deliği3535494M6-341045012507936 317,34 €
21336-1350530ADişli deliği3535558M6-341053016857287 344,79 €
21336-1350610ADişli deliği3535646M6-341061019086268 387,87 €
21336-1430450ADişli deliği4343486M8-4413,5450182812796 403,49 €
21336-1430530ADişli deliği4343556M8-4413,5530237514347 432,85 €
21336-1430610ADişli deliği4343626M8-4413,5610293413008 483,62 €
21336-1430770ADişli deliği4343796M8-4413,57703055101610 579,73 €
21336-1430930ADişli deliği4343966M8-4413,5930250683312 638,45 €
21336-2280210BHavşa delik2828232-M5267,52104323023 180,03 €
21336-2280370BHavşa delik2828380-M5267,53709684715 240,78 €
21336-2280450BHavşa delik2828464-M5267,545011693856 268,24 €
21336-2280530BHavşa delik2828548-M5267,553011073257 297,60 €
21336-2350370BHavşa delik3535406-M6341037010257185 272,21 €
21336-2350450BHavşa delik3535494-M6341045012507936 317,34 €
21336-2350530BHavşa delik3535558-M6341053016857287 344,79 €
21336-2350610BHavşa delik3535646-M6341061019086268 387,87 €
21336-2430450BHavşa delik4343486-M84413,5450182812796 403,49 €
21336-2430530BHavşa delik4343556-M84413,5530237514347 432,85 €
21336-2430610BHavşa delik4343626-M84413,5610293413008 483,62 €
21336-2430770BHavşa delik4343796-M84413,57703055101610 579,73 €
21336-2430930BHavşa delik4343966-M84413,5930250683312 638,45 €
