        Çatal kuyruklu kızak yatakları uç dayanıklı ve konumlandırma delikli

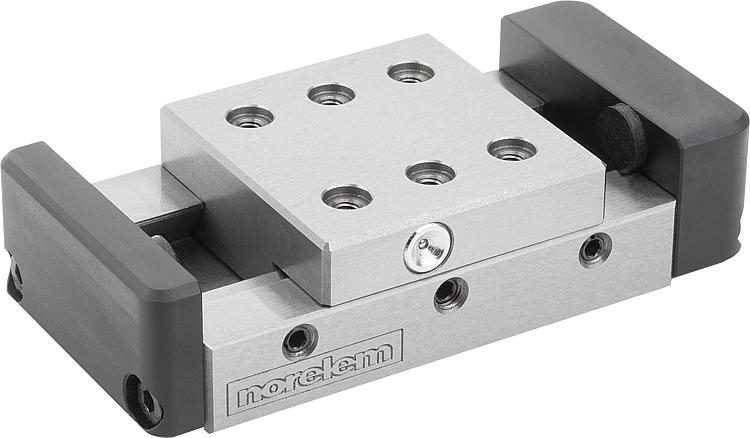

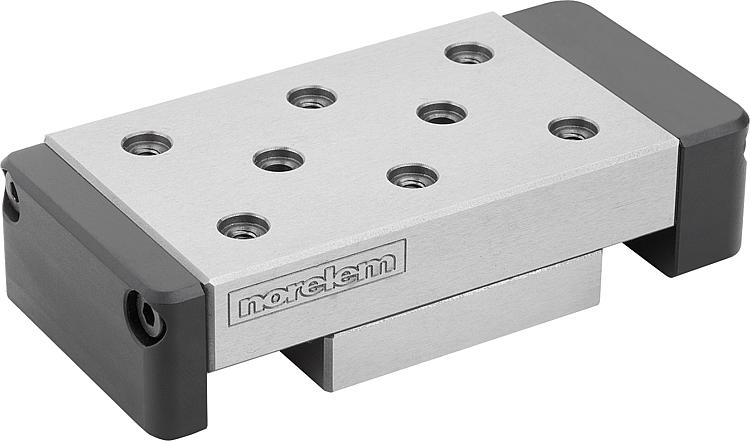

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:EN-GJL-250.
Model:kaplamasız, taşlanmış.Bilgi:Bu hassas kızak yatakları, başka alanların yanı sıra makine, düzenek ve ölçüm cihazları yapımında ve ayrıca optik ve hassas mekanik endüstri alanında kullanılır. Ortadaki ayar cıvatası "M1" yerine bir sustalı kol 06460 kullanılabilir.
Belirtilen izin verilen yük taşıma değerleri (F), kullanım ömrü 1 milyon strok olan dinamik yükler için uygundur.
Statik yüklerde 10 katı olan tablo değeri "F" geçerlidir.
Tork değerleri sadece kızak ortada durduğunda geçerlidir.

Kızağın üst tarafında D2 ve D3 deliklerinde ilave bir merkezleme deliği bulunmaktadır. 20240 no'lu merkezleme halkalarımızla bağlantılı olarak başka bağlantı elemanları tam olarak kızağın üzerine monte edilebilir.

TI E = İç parçada E/M tespitleme delikleri sayısı.
TA E = Dış parçada E/M tespitleme delikleri sayısı.
TI E1 = İç parçada E1/D1 tespitleme delikleri sayısı.
TA E1 = Dış parçada E1/D1 tespitleme delikleri sayısı.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 21061 Çatal kuyruklu kızak yatakları uç dayanıklı ve konumlandırma delikli

281 kB

norelem Service Instructions Guide Rails 2020

1,3 MB

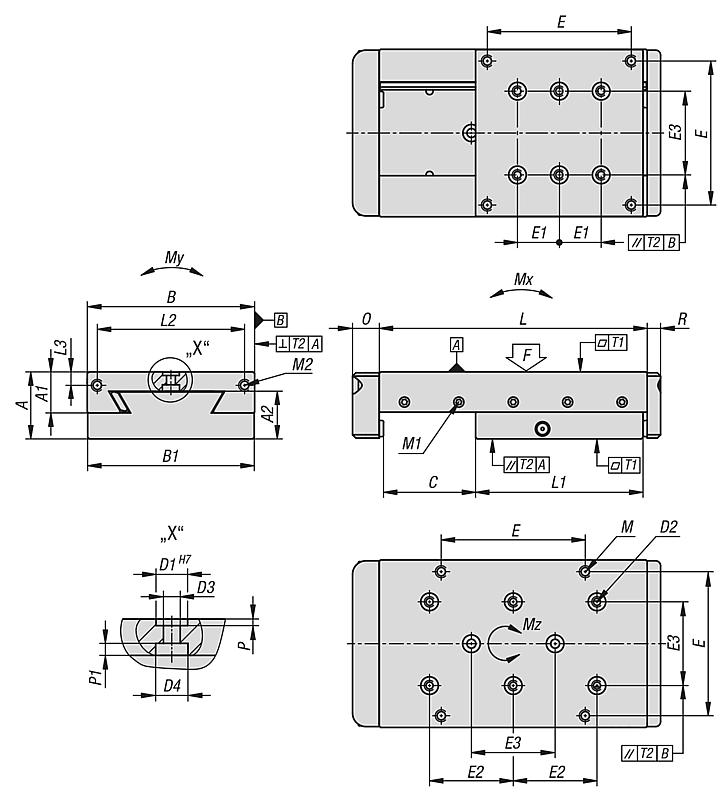

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	A	A1	A2	B	B1	C	D1	D2	D3	D4	E	E1	E2	E3	TI E	TA E	TI E1	TA E1	Fiyat
21061-050080	25	15	17,5	50	49,5	29	7	M4	4,3	8,2	-	14	28	28	-	-	6	6	344,30 €
21061-050105	25	15	17,5	50	49,5	54	7	M4	4,3	8,2	-	14	28	28	-	-	6	8	365,68 €
21061-050180	25	15	17,5	50	49,5	77	7	M4	4,3	8,2	-	28	28	28	-	-	6	12	467,50 €
21061-050205	25	15	17,5	50	49,5	102	7	M4	4,3	8,2	28	28	28	28	4	-	6	12	517,91 €
21061-075105	32	19,5	22	75	74,5	27	10	M5	5,3	10	62	25	25	50	4	4	6	6	442,43 €
21061-075130	32	19,5	22	75	74,5	52	10	M5	5,3	10	62	25	25	50	4	4	6	10	462,01 €
21061-075155	32	19,5	22	75	74,5	77	10	M5	5,3	10	62	25	25	50	4	4	6	10	507,77 €
21061-075180	32	19,5	22	75	74,5	72	10	M5	5,3	10	62	25	25	50	4	4	6	14	599,00 €
21061-100135	40	24	28	100	99,5	32	10	M5	5,3	10,2	86	25	50	50	4	4	6	6	556,57 €
21061-100160	40	24	28	100	99,5	57	10	M5	5,3	10,2	86	25	50	50	4	4	6	6	597,60 €
21061-100260	40	24	28	100	99,5	108	10	M5	5,3	10,2	86	50	50	50	4	6	6	10	802,72 €

Sipariş numarası	L	L1	L2	L3	P	P1	O	R	M	M1	M2	T1	T2	F N	Mx Nm	My Nm	Mz Nm	Fiyat
21061-050080	80	48	40	5,5	1,6	3,2	15,5	8	-	M5	M4	0,02	0,02	110	2	6	2	344,30 €
21061-050105	105	48	40	5,5	1,6	3,2	15,5	8	-	M5	M4	0,02	0,02	60	2	6	2	365,68 €
21061-050180	180	100	40	5,5	1,6	3,2	15,5	8	-	M5	M4	0,025	0,025	120	4	9	4	467,50 €
21061-050205	205	100	40	5,5	1,6	3,2	15,5	8	M4	M5	M4	0,03	0,03	110	4	9	4	517,91 €
21061-075105	105	75	60	5,5	2,1	3,6	16	8	M5	M5	M5	0,02	0,02	290	5	19	6	442,43 €
21061-075130	130	75	60	5,5	2,1	3,6	16	8	M5	M5	M5	0,025	0,025	165	5	19	6	462,01 €
21061-075155	155	75	60	5,5	2,1	3,6	16	8	M5	M5	M5	0,025	0,025	110	5	19	6	507,77 €
21061-075180	180	105	60	5,5	2,1	3,6	16	8	M5	M5	M5	0,025	0,025	190	5	19	6	599,00 €
21061-100135	135	100	88	8	2,1	3,8	16	8	M6	M6	M6	0,025	0,025	590	11	43	12	556,57 €
21061-100160	160	100	88	8	2,1	3,8	16	8	M6	M6	M6	0,025	0,025	350	11	43	12	597,60 €
21061-100260	260	149	88	8	2,1	3,8	16	8	M6	M6	M6	0,03	0,03	400	23	63	26	802,72 €
