        Çatal kuyruklu kızak yatakları mikrometre milli ve el çarklı

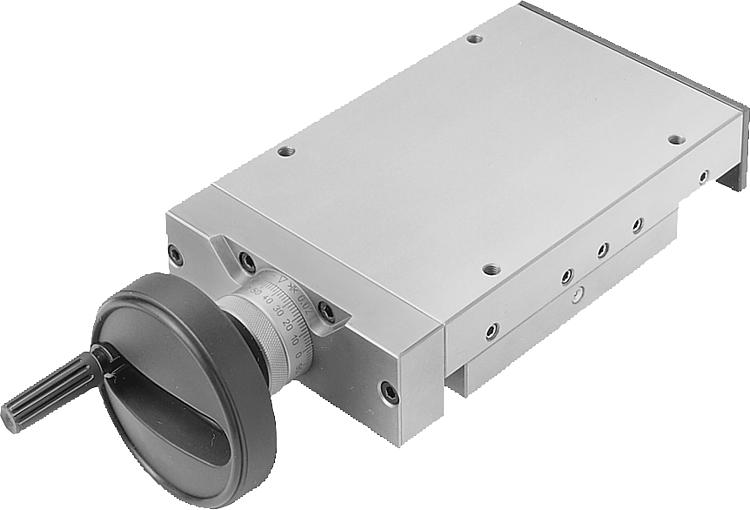

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:GJL 250.Model:kaplamasız, taşlanmış.Bilgi:Orta ayar cıvatası "N" yerine bir sıkıştırma kolu 06460 kullanılabilir.
Mikrometre çarkındaki ölçek ayrımı 0,02 mm'dir. Diğer ölçeklendirmeler talep üzerine sunulur.
El çarkındaki döndürülebilir kol katlanabilir.
Belirtilen izin verilen yük taşıma değerleri (F), kullanım ömrü 1 milyon strok olan dinamik yükler için uygundur.
Statik yüklerde 10 katı olan tablo değeri "F" geçerlidir.
Tork değerleri sadece kızak ortada durduğunda geçerlidir.

TI = İç parçada sabitleme delikleri E/M sayısı.
TA = Dış parçada sabitleme delikleri E/M sayısı.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 21033 Çatal kuyruklu kızak yatakları mikrometre milli ve el çarklı

150 kB

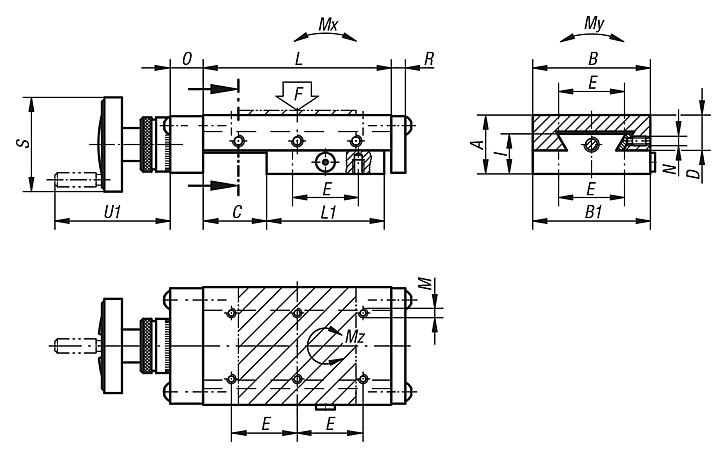

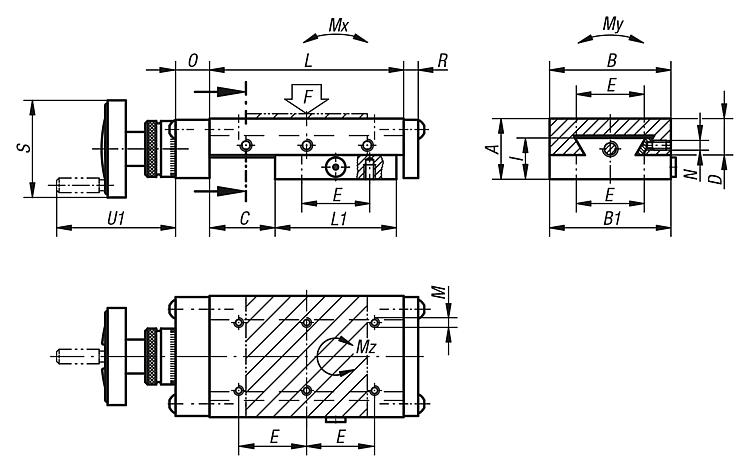

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	A	B	B1	C	D	E	Tl	TA	I	L	L1	M	N	O	R	S	U1	Mil	F N	Mx Nm	My Nm	Mz Nm	CAD	Aks.	Fiyat	Sipariş et
21033-150210	50	150	149	50	29,5	130	4	4	35,5	210	150	M8	M8	28	8	80	100	Tr 16x2	917	31	128	33			1.349,47 €
21033-150310	50	150	149	100	29,5	130	4	6	35,5	310	200	M8	M8	28	8	80	100	Tr 16x2	868	53	169	58			1.605,96 €
