        Çatal kuyruklu kızak yatakları, mikrometre milli ve konumlandırma delikli

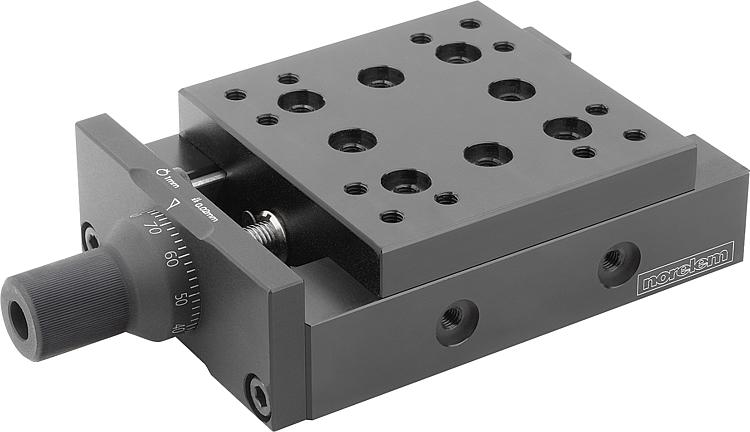

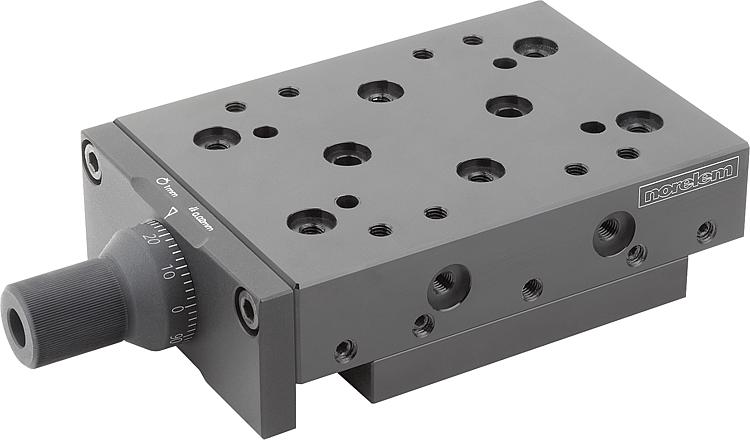

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Alüminyum EN AW-6082.Model:siyah eloksal kaplama.Bilgi:Bu hassas kızak yatakları, başka alanların yanı sıra makine, düzenek ve ölçüm cihazları yapımında ve ayrıca optik ve hassas mekanik endüstri alanında kullanılır.
Belirtilen izin verilen yük taşıma değeri (F), statik yükler için uygundur.
Tork değerleri sadece kızak ortada durduğunda geçerlidir.

TI = İç parçada E1/E2/M1 tespitleme delikleri sayısı.
TA = Dış parçada E/E1/MA tespitleme delikleri sayısı.

TM = İç parçada D1 merkezleme delikleri sayısı.
TN = Dış parçada D1 merkezleme delikleri sayısı.Avantajlar:Tüm dişli deliklerinde ilave bir merkezleme deliği bulunmaktadır. 20240 no'lu merkezleme halkalarımızla bağlantılı olarak başka bağlantı elemanları tam olarak kızağın üzerine monte edilebilir. x-y-z yönünde hızlı ve sonradan uyumlaştırabilirlik.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 21010 Çatal kuyruklu kızak yatakları, mikrometre milli ve konumlandırma delikli

288 kB

norelem Service Instructions Guide Rails 2020

1,3 MB

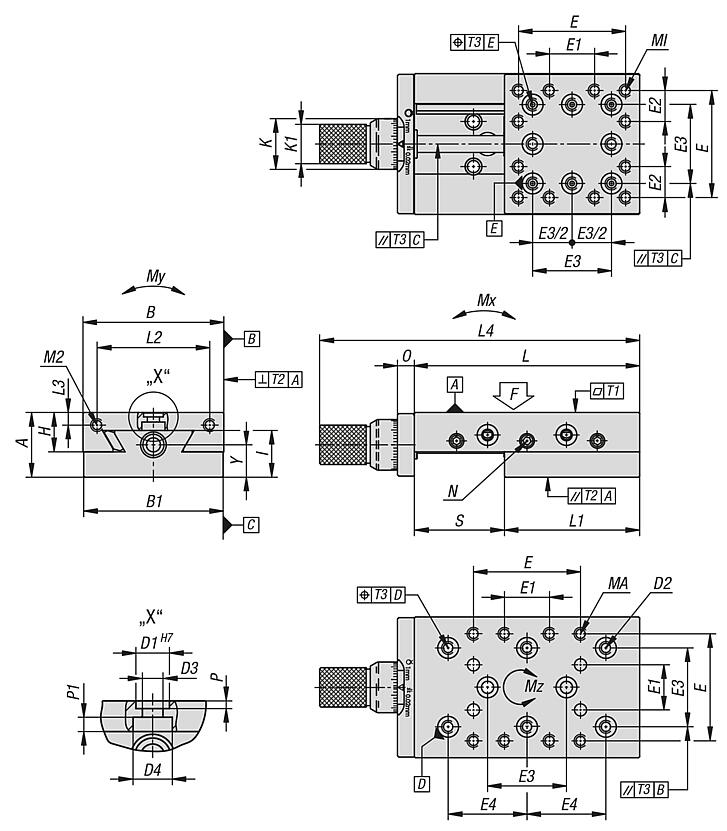

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	A	B	B1	D1	D2	D3	D4	E	E1	E2	E3	E4	Strok S	Tl	TA	TM	TN	H	I	K	K1	Fiyat
21010-020030	13	20	19,5	4	M2	2,3	4,2	12	6	-	8	10	10	8	8	2	8	8	8,4	9,5	7	279,31 €
21010-020035	13	20	19,5	4	M2	2,3	4,2	12	6	-	8	12	15	8	8	2	8	8	8,4	9,5	7	283,22 €
21010-020045	13	20	19,5	4	M2	2,3	4,2	12	6	-	8	16	25	8	8	2	10	8	8,4	9,5	7	287,11 €
21010-030040	15	30	29,5	5	M2,5	2,8	5,7	23	8	7,5	15	15	10	12	8	4	8	9,8	10,7	9,5	7	300,83 €
21010-030045	15	30	29,5	5	M2,5	2,8	5,7	23	8	7,5	15	15	15	12	8	4	8	9,8	10,7	9,5	7	304,70 €
21010-030055	15	30	29,5	5	M2,5	2,8	5,7	23	8	7,5	15	15	25	12	8	4	10	9,8	10,7	9,5	7	308,61 €
21010-050067	23	50	49,5	7	M4	4,3	8,2	38	16	11	28	28	15	12	8	8	8	14	16,2	18	14	318,39 €
21010-050080	23	50	49,5	7	M4	4,3	8,2	38	16	11	28	28	30	12	8	8	8	14	16,2	18	14	322,31 €
21010-050105	23	50	49,5	7	M4	4,3	8,2	38	16	11	28	28	55	12	8	8	10	14	16,2	18	14	326,21 €
21010-080110	34	80	79,5	10	M5	5,5	9	60	34	13	40	40	30	12	8	8	8	23	22,5	26	18	402,39 €
21010-080135	34	80	79,5	10	M5	5,5	9	60	34	13	40	40	55	12	8	8	8	23	22,5	26	18	406,27 €
21010-080160	34	80	79,5	10	M5	5,5	9	60	34	13	40	40	80	12	8	8	10	23	22,5	26	18	410,21 €
21010-080185	34	80	79,5	10	M5	5,5	9	60	34	13	40	40	105	12	8	8	12	23	22,5	26	18	412,15 €
21010-120150	45	120	119	10	M5	5,3	9,5	90	40	25	70	35	30	12	8	8	8	30	27,5	26	18	496,16 €
21010-120175	45	120	119	10	M5	5,3	9,5	90	40	25	70	35	55	12	8	8	12	30	27,5	26	18	505,93 €
21010-120200	45	120	119	10	M5	5,3	9,5	90	40	25	70	35	80	12	8	8	12	30	27,5	26	18	525,44 €
21010-120225	45	120	119	10	M5	5,3	9,5	90	40	25	70	35	105	12	8	8	12	30	27,5	26	18	543,02 €

Sipariş numarası	L	L1	L2	L3	L4	MI	MA	M2	N	O	Y	Mil	P	P1	T1	T2	T3	F N	Mx Nm	My Nm	Mz Nm	Fiyat
21010-020030	30	19	14,8	2,7	49,1	M2x3	M2x3	M2	M2,5	4	5,6	M5x0,5	1,1	2,1	0,03	0,03	0,04	180	0,45	2	0,3	279,31 €
21010-020035	35	19	14,8	2,7	54,1	M2x3	M2x3	M2	M2,5	4	5,6	M5x0,5	1,1	2,1	0,03	0,03	0,04	180	0,45	2	0,3	283,22 €
21010-020045	45	19	14,8	2,7	64,1	M2x3	M2x3	M2	M2,5	4	5,6	M5x0,5	1,1	2,1	0,03	0,03	0,04	180	0,45	2	0,3	287,11 €
21010-030040	40	28	23,5	3,2	59,1	M3x4,5	M3x4,5	M2,5	M2,5	4	7,5	M5x0,5	1,1	2,1	0,03	0,03	0,04	350	1,1	4	1	300,83 €
21010-030045	45	28	23,5	3,2	64,1	M3x4,5	M3x4,5	M2,5	M2,5	4	7,5	M5x0,5	1,1	2,1	0,03	0,03	0,04	350	1,1	4	1	304,70 €
21010-030055	55	28	23,5	3,2	74,1	M3x4,5	M3x4,5	M2,5	M2,5	4	7,5	M5x0,5	1,1	2,1	0,03	0,03	0,04	350	1,1	4	1	308,61 €
21010-050067	67	48	40	4,5	100,6	M4x6	M4x8	M4	M4	6	11,5	M6x1	1,6	3	0,03	0,03	0,04	540	2,5	8	2,3	318,39 €
21010-050080	80	48	40	4,5	113,6	M4x6	M4x8	M4	M4	6	11,5	M6x1	1,6	3	0,03	0,03	0,04	540	2,5	8	2,3	322,31 €
21010-050105	105	48	40	4,5	138,6	M4x6	M4x8	M4	M4	6	11,5	M6x1	1,6	3	0,03	0,03	0,04	540	2,5	8	2,3	326,21 €
21010-080110	110	78	68	6	152,1	M5x7,5	M5x10	M5	M5	8	17	M08x1	2,1	3,7	0,03	0,03	0,04	750	8	22	7	402,39 €
21010-080135	135	78	68	6	177,1	M5x7,5	M5x10	M5	M5	8	17	M08x1	2,1	3,7	0,03	0,03	0,04	750	8	22	7	406,27 €
21010-080160	160	78	68	6	202,1	M5x7,5	M5x10	M5	M5	8	17	M08x1	2,1	3,7	0,03	0,03	0,04	750	8	22	7	410,21 €
21010-080185	185	78	68	6	227,1	M5x7,5	M5x10	M5	M5	8	17	M08x1	2,1	3,7	0,03	0,03	0,04	750	8	22	7	412,15 €
21010-120150	150	119	106	7	196,1	M5x10	M5x10	M6	M5	12	20	M10x1	2,1	5,5	0,03	0,03	0,04	1500	30	45	18	496,16 €
21010-120175	175	119	106	7	221,1	M5x10	M5x10	M6	M5	12	20	M10x1	2,1	5,5	0,03	0,03	0,04	1500	30	45	18	505,93 €
21010-120200	200	119	106	7	246,1	M5x10	M5x10	M6	M5	12	20	M10x1	2,1	5,5	0,04	0,04	0,06	1500	30	45	18	525,44 €
21010-120225	225	119	106	7	271,1	M5x10	M5x10	M6	M5	12	20	M10x1	2,1	5,5	0,04	0,04	0,06	1500	30	45	18	543,02 €
