        Çatal kuyruklu kızak yatakları mikrometre milli

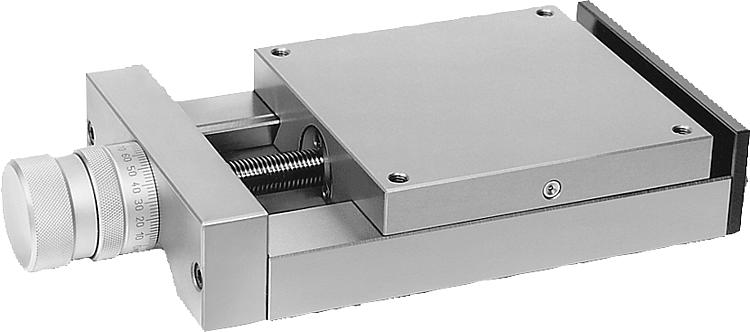

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:GJL 250.Model:kaplamasız, taşlanmış.Bilgi:Orta ayar cıvatası "N" yerine bir sıkıştırma kolu 06460 kullanılabilir.
Mikrometre çarkındaki ölçek ayrımı 0,02 mm'dir. Diğer ölçeklendirmeler talep üzerine sunulur.
Belirtilen izin verilen yük taşıma değerleri (F), kullanım ömrü 1 milyon strok olan dinamik yükler için uygundur.
Statik yüklerde 10 katı olan tablo değeri "F" geçerlidir.
Tork değerleri sadece kızak ortada durduğunda geçerlidir.

TI = İç parçada sabitleme delikleri E/M sayısı.
TA = Dış parçada sabitleme delikleri E/M sayısı.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 21032 Çatal kuyruklu kızak yatakları mikrometre milli

162 kB

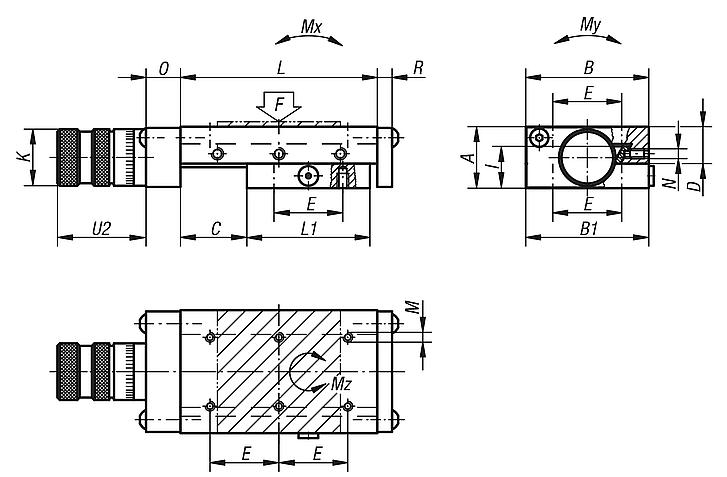

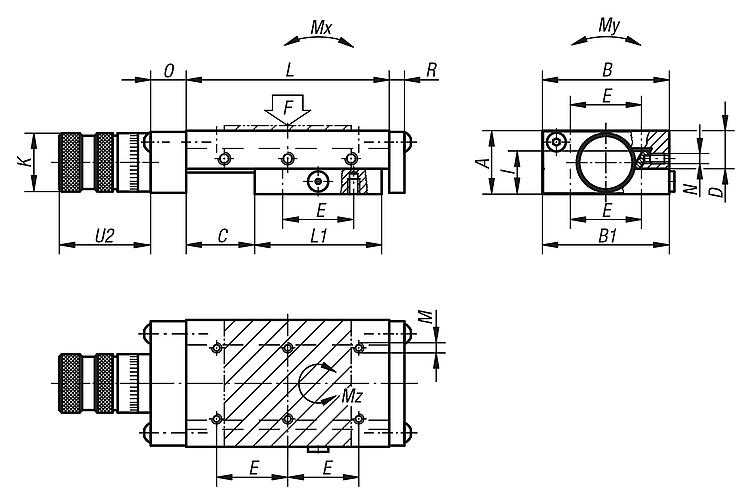

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	A	B	B1	C	D	E	Tl	TA	I	K	L	L1	M	N	O	R	U2	Mil	F N	Mx Nm	My Nm	Mz Nm	Fiyat
21032-050080	25	50	49,5	25	15	28	4	6	17,6	23	80	50	M4	M5	19	6	31	M6x1	109	2	6	2	597,29 €
21032-050105	25	50	49,5	50	15	28	4	8	17,6	23	105	50	M4	M5	19	6	31	M6x1	61	4	9	4	631,70 €
21032-050205	25	50	49,5	100	15	28	8	16	17,6	23	205	100	M4	M5	19	6	31	M6x1	114	7	12	8	876,13 €
21032-075105	32	75	74,5	25	19,5	62	4	4	22,5	30	105	75	M5	M5	21	6	38	M10x1	290	5	19	6	714,33 €
21032-075130	32	75	74,5	50	19,5	62	4	4	22,5	30	130	75	M5	M5	21	6	38	M10x1	168	5	19	6	767,69 €
21032-075155	32	75	74,5	75	19,5	62	4	4	22,5	30	155	75	M5	M5	21	6	38	M10x1	118	5	19	6	845,16 €
21032-100135	40	100	99,5	25	24	86	4	4	27,5	30	135	100	M6	M6	21	6	38	M10x1	586	11	43	12	858,94 €
21032-100160	40	100	99,5	50	24	86	4	4	27,5	30	160	100	M6	M6	21	6	38	M10x1	351	11	43	12	891,63 €
21032-100260	40	100	99,5	100	24	86	4	6	27,5	30	260	150	M6	M6	21	6	38	M10x1	395	23	63	26	1.149,82 €
21032-200310	60	200	199	100	37	170	4	4	41,5	47	310	200	M8	M8	28	8	53	Tr 16x2	1078	66	283	71	1.881,37 €
