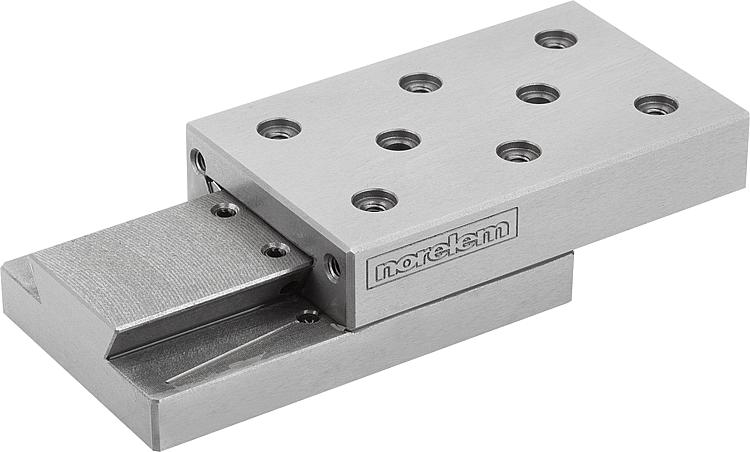

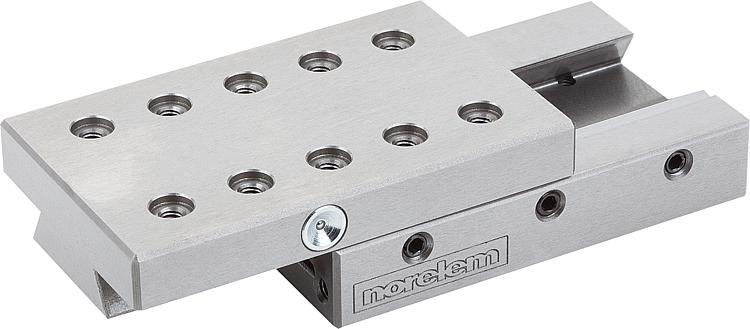

21060Çatal kuyruklu kızak yatakları konumlandırma delikli |
geri |
|
Ürün açıklaması/Ürün resimleri |
|
|
AçıklamaMalzeme:EN-GJL-250.
Model:kaplamasız, taşlanmış.Bilgi:Bu hassas kızak yatakları, başka alanların yanı sıra makine, düzenek ve ölçüm cihazları yapımında ve ayrıca optik ve hassas mekanik endüstri alanında kullanılır. Ortadaki ayar cıvatası "M1" yerine bir sustalı kol 06460 kullanılabilir.
Belirtilen izin verilen yük taşıma değerleri (F), kullanım ömrü 1 milyon strok olan dinamik yükler için uygundur.
Statik yüklerde 10 katı olan tablo değeri "F" geçerlidir.
Tork değerleri sadece kızak ortada durduğunda geçerlidir.
Kızağın üst tarafında D2 ve D3 deliklerinde ilave bir merkezleme deliği bulunmaktadır. 20240 no'lu merkezleme halkalarımızla bağlantılı olarak başka bağlantı elemanları tam olarak kızağın üzerine monte edilebilir.

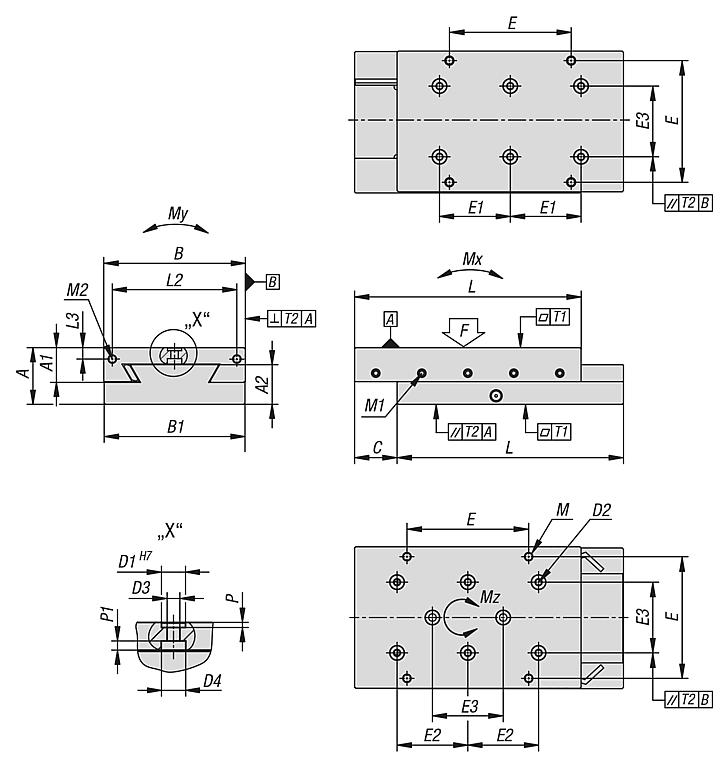

TI E = İç parçada E/M tespitleme delikleri sayısı.
TA E = Dış parçada E/M tespitleme delikleri sayısı.
TI E1 = İç parçada E1/D1 tespitleme delikleri sayısı.
TA E1 = Dış parçada E1/D1 tespitleme delikleri sayısı.Özellikler: İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|
| Sipariş numarası | A | A1 | A2 | B
| B1 | C | D1 | D2 | D3 | D4 | E | E1 | E2 | E3 | TI
E | TA
E | TI
E1 | TA
E1 | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 21060-050080 | 25 | 15 | 17,5 | 50 | 49,5 | 15 | 7 | M4 | 4,3 | 8,2 | - | 14 | 28 | 28 | - | - | 10 | 6 |  | | 326,45 € | | | 21060-050105 | 25 | 15 | 17,5 | 50 | 49,5 | 20 | 7 | M4 | 4,3 | 8,2 | - | 14 | 28 | 28 | - | - | 14 | 8 | | | 363,91 € | | | 21060-050130 | 25 | 15 | 17,5 | 50 | 49,5 | 25 | 7 | M4 | 4,3 | 8,2 | - | 28 | 28 | 28 | - | - | 10 | 10 | | | 396,01 € | | | 21060-075105 | 32 | 19,5 | 22 | 75 | 74,5 | 20 | 10 | M5 | 5,3 | 10 | 62 | 25 | 25 | 50 | 4 | 4 | 6 | 6 | | | 401,40 € | | | 21060-075130 | 32 | 19,5 | 22 | 75 | 74,5 | 25 | 10 | M5 | 5,3 | 10 | 62 | 25 | 25 | 50 | 4 | 4 | 10 | 10 | | | 453,11 € | | | 21060-100110 | 40 | 24 | 28 | 100 | 99,5 | 20 | 10 | M5 | 5,3 | 10,2 | 86 | 25 | 25 | 50 | 4 | 4 | 6 | 6 | | | 501,26 € | | | 21060-100135 | 40 | 24 | 28 | 100 | 99,5 | 25 | 10 | M5 | 5,3 | 10,2 | 86 | 50 | 50 | 50 | 4 | 4 | 6 | 6 | | | 542,28 € | | | 21060-100160 | 40 | 24 | 28 | 100 | 99,5 | 30 | 10 | M5 | 5,3 | 10,2 | 86 | 50 | 50 | 50 | 4 | 4 | 6 | 6 | | | 590,44 € | |
| Sipariş numarası | L
| L2 | L3 | P | P1 | M | M1 | M2 | T1 | T2 | F
N | Mx
Nm | My
Nm | Mz
Nm | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 21060-050080 | 80 | 40 | 5,5 | 1,6 | 3,2 | - | M5 | M4 | 0,02 | 0,02 | 75 | 4 | 6 | 5 | | | 326,45 € | | | 21060-050105 | 105 | 40 | 5,5 | 1,6 | 3,2 | - | M5 | M4 | 0,02 | 0,02 | 90 | 7 | 7 | 8 | | | 363,91 € | | | 21060-050130 | 130 | 40 | 5,5 | 1,6 | 3,2 | - | M5 | M4 | 0,025 | 0,025 | 120 | 10 | 9 | 12 | | | 396,01 € | | | 21060-075105 | 105 | 60 | 5,5 | 2,1 | 3,6 | M5 | M5 | M5 | 0,02 | 0,02 | 130 | 9 | 15 | 10 | | | 401,40 € | | | 21060-075130 | 130 | 60 | 5,5 | 2,1 | 3,6 | M5 | M5 | M5 | 0,025 | 0,025 | 160 | 15 | 18 | 15 | | | 453,11 € | | | 21060-100110 | 110 | - | - | 2,1 | 3,8 | M6 | M6 | - | 0,02 | 0,02 | 155 | 11 | 26 | 12 | | | 501,26 € | | | 21060-100135 | 135 | 88 | 8 | 2,1 | 3,8 | M6 | M6 | M6 | 0,025 | 0,025 | 190 | 17 | 32 | 19 | | | 542,28 € | | | 21060-100160 | 160 | 88 | 8 | 2,1 | 3,8 | M6 | M6 | M6 | 0,025 | 0,025 | 230 | 24 | 37 | 26 | | | 590,44 € | |
