Ürün açıklaması/Ürün resimleri

Tüm ürünleri aç/filtrele
AçıklamaMalzeme:

Paslanmaz çelik 1.4305.

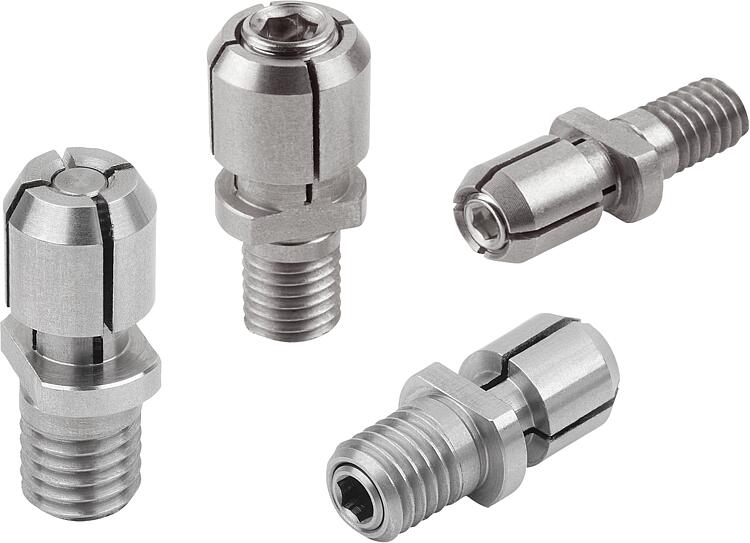

Model:kaplamasız.Bilgi:Sıkıştırma mandreli, iş parçalarını konumlandırmak ve gerdirmek için küçük deliklerde (geçiş delikleri için form A, geçiş veya kör delikler için form B) kullanılır. Gerdirme hareketi bir alyan anahtar aracılığıyla yukarıdan manuel olarak gerçekleştirilir. İstenen çapa taşlanabilirler. İş parçasını tutma deliği, H7 toleransına uygun olmalıdır.

D min. = Taşlama "D" yapılabilen, izin verilen en küçük çap.

- Ø5 ile Ø12,5 mm arasında deliklerde kullanılabilir
- Kompakt yapı, küçük montaj alanı
- Kolay kullanım
- İsteğe göre montaj konumu
- Çeşitli montaj varyantları mümkündür
- Yüzey preslemesi sayesinde iş parçası yüzeyi korunur
- Çapa özel olarak uyarlanabilir

Form A: Geçiş delikleri için.
Form B: Geçiş delikleri veya kör delikler için.
Montaj:Gerekirse çap D, gerdirilecek olan çapa uyarlanabilir. Bu durumda sıkıştırma mandrelini hareketsizken çaptan yakl. 0,2 mm (sıkıştırma yolu) fazla genişletin. Şimdi sıkıştırma mandreli, iş parçasının iç çapına taşlanır.Özellikler:
Paslanmaz çelik
İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
 Datasheet 03157-10 Sıkıştırma mandrelleri, küçük delikler için 271 kB

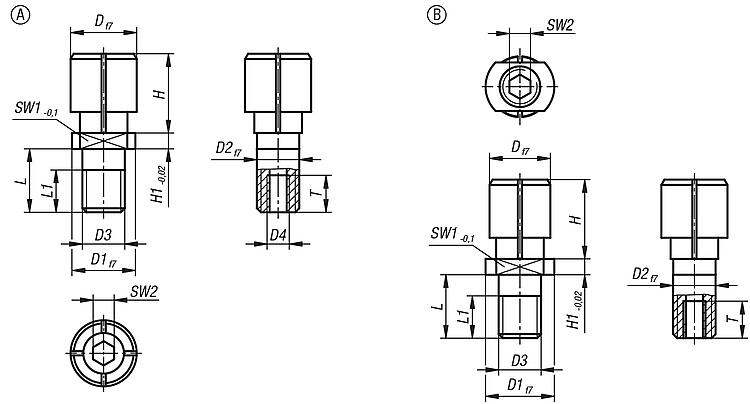

Çizimler (toplu genel bakış)

Sıkıştırma mandrelleri, küçük delikler için

Küçük delikler için sıkıştırma mandrelleri, form A

daha fazla bilgi

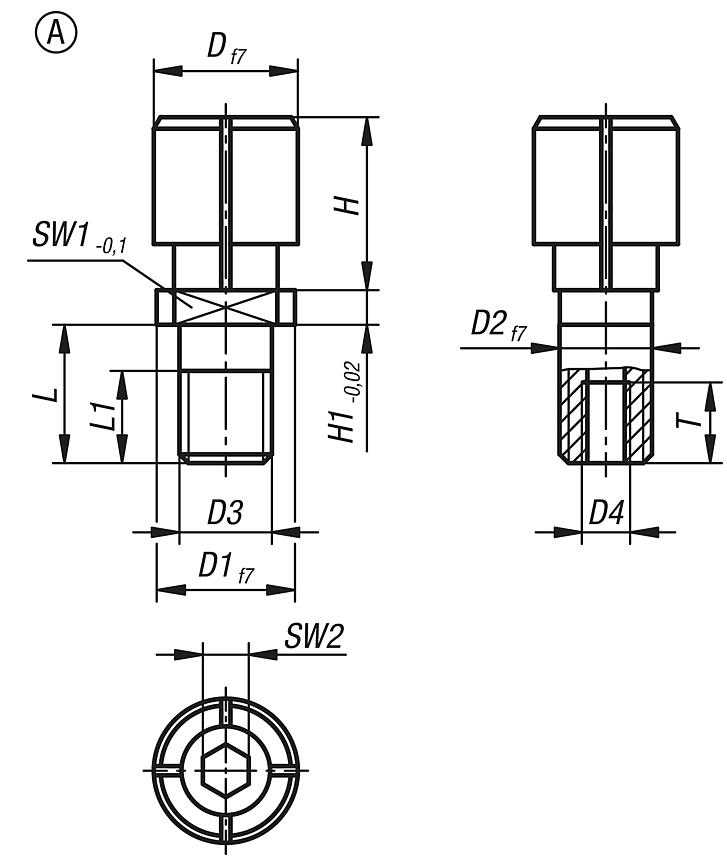

Çizimler

Küçük delikler için sıkıştırma mandrelleri, form A

Ürün seçimi/filtresi

Sipariş numarasıFormD

D
min.
D1D2D3D4HH1LL1SW1SW2TSıkma
torku
maks. Nm
Bağlama
kuvveti
maks. kN
CADAks.FiyatSipariş et
03157-10-105060A65106M6M382,51066260,90,19 30,19 €
03157-10-106080A86106M6M3102,510662,562,40,34 30,67 €
03157-10-108100A108128M8M41231288374,40,62 31,44 €
03157-10-110125A12,510128M8M41531288478,10,62 32,52 €

Küçük delikler için sıkıştırma mandrelleri, form B

daha fazla bilgi

Çizimler

Küçük delikler için sıkıştırma mandrelleri, form B

Ürün seçimi/filtresi

Sipariş numarasıFormD

D
min.
D1D2D3HH1LL1SW1SW2TSıkma
torku
maks. Nm
Bağlama
kuvveti
maks. kN
CADAks.FiyatSipariş et
03157-10-204050B54108M86,52,59,868220,90,15 30,02 €
03157-10-205060B65128M882,59,8610220,90,19 30,02 €
03157-10-206080B86128M8102,59,86102,52,52,40,34 30,37 €
03157-10-208100B108128M812311,8810334,40,62 31,23 €
03157-10-210120B12101410M1015311,8810448,10,8 32,46 €
