        Sıkıştırma mandrelleri

Ürün açıklaması/Ürün resimleri

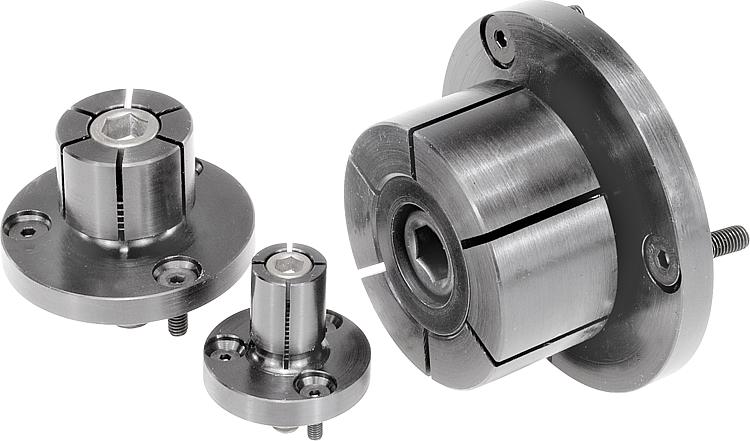

AçıklamaMalzeme:Gövde: Yapı çeliği, Konik başlı cıvata: Sementasyon çeliği.Model:Gövde: Perdahlı.
Konik başlı cıvata: Sertleştirilmiş.Bilgi:Sıkıştırma mandreli, torna parçalarını ikinci işlemesi için oldukça uygundur. D çapı, tornalama veya frezeleme yoluyla gerdirilecek olan iş parçası çapına uyarlanabilir.
Düşük yapı şekli - rahatsız eden germe demirleri yoktur.
Gerdirme hareketi, alyan anahtarı ile veya hidrolik olarak gerçekleştirilir.

D min = "D"nin tornalanabildiği veya frezelenebildiği, izin verilen en küçük çap.Montaj:Sıkıştırma mandrelini bekleme konumunda çapın üzerinde yakl. 0,1 mm (bağlama yolu) genişletin. Şimdi sıkıştırma mandreli, bir torna veya freze makinesi üzerinde iş parçasının iç çapına getirilir.

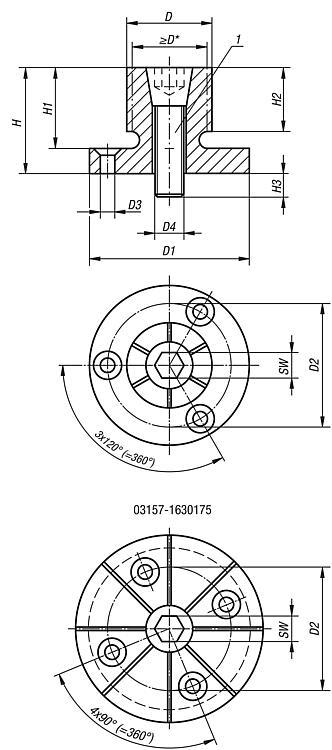

Flanş gerekirse bir delik içerisinde veya uygu pimleriyle merkezlenebilir.Çizim bilgisi:

1) Konik başlı cıvata

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 03157 Sıkıştırma mandrelleri

207 kB

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	D	D min.	D1	D2	D3 Havşa başlı cıvata ISO 10642	D4 Konik başlı cıvata	H	H1	H2	H3	SW Konik başlı cıvata	Sıkma torku maks. Nm	Bağlama kuvveti maks. kN	NLM aksesuar	Fiyat
03157-020407	7,4	4,1	20 h9	13,7	M2	M2	10,7	7,6	6,1	4,1	1,5	0,7	1,1	03157-01-0212	90,69 €
03157-040812	12,4	8	29,72 h9	21	M3	M4	21,8	16	15	8	3	5	4,2	03157-01-0425	92,25 €
03157-061214	14,2	12,2	31,5 h9	23,1	M3	M6	24,9	19	15	12	5	17	8,5	03157-01-0630	94,09 €
03157-081420	20	13,5	37,5 h9	29	M3	M8	24,9	19	15	14	6	34	11,1	03157-01-0830	96,19 €
03157-062027	27	18	50 h9	39,4	M4	M10	28,6	22,2	17,5	17	8	60	20	03157-01-1035	124,99 €
03157-102535	35,3	23	56 h9	45,5	M4	M12	31,8	25,4	20,6	21	10	150	26,3	03157-01-1240	153,93 €
03157-123442	42	29,3	69,5 h8	55,9	M5	M16	39,6	31,8	27	22	14	280	44,5	03157-01-1645	196,33 €
03157-123452	51,5	29,3	75,5 h9	63,9	M5	M16	39,6	31,8	27	22	14	280	44,5	03157-01-1645	203,79 €
03157-163077	77,7	29,3	107,5 h9	92,5	M6	M16	45,5	37,6	32,3	20	14	280	44,5	03157-01-1645	329,38 €
03157-1630103	103	29,3	132,9 h9	118	M6	M16	45,5	37,6	32,3	20	14	280	44,5	03157-01-1645	502,55 €
03157-1630175	175	29,3	132,9 h9	118	M6	M16	45,5	37,6	32,3	20	14	280	44,5	03157-01-1645	978,65 €
