Ürün açıklaması/Ürün resimleri

Tüm ürünleri aç/filtrele
AçıklamaMalzeme:Gövde: Yapı çeliği.
Gergi cıvatası: Islah çeliği.
Model:Gövde: Perdahlı.
Gergi cıvatası: 10.9, a temperlenmiş, sertleştirilmiş ve PTFE kaplamalı.
Bilgi:Sıkıştırma mandreli, yan gerdirme sayesinde özellikle ucu kapalı delikli, torna veya freze parçalarının ikinci işlemesi için uygundur. D çapı, tornalama veya frezeleme yoluyla gerdirilecek olan iş parçası çapına uyarlanabilir.

Gerdirme hareketi, manuel olarak bir alyan anahtarı ile gerçekleştirilir.

* D min = "D"nin tornalanabildiği veya frezelenebildiği, izin verilen en küçük çap.
Montaj:Sıkıştırma mandrelini bekleme konumunda çapın üzerinde yakl. 0,1 mm (bağlama yolu) genişletin. Şimdi sıkıştırma mandreli, gerekli olan çapa tornalanabilir veya frezelenebilir. İşleme için bir kilitleme halkası teslim edilir.
Flanş gerekirse bir geçme delik içerisinde veya uygu pimleriyle merkezlenebilir.
Form A, 6 sabitleme cıvatası ile birlikte teslim edilir.

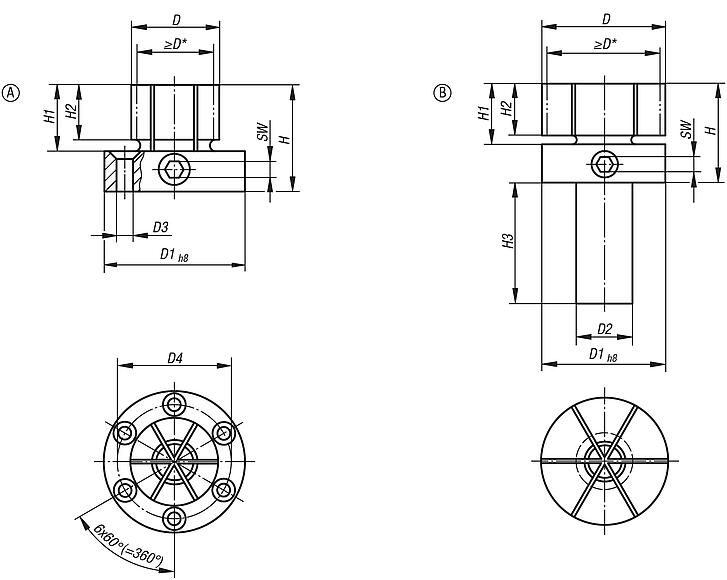

Çizim bilgisi:

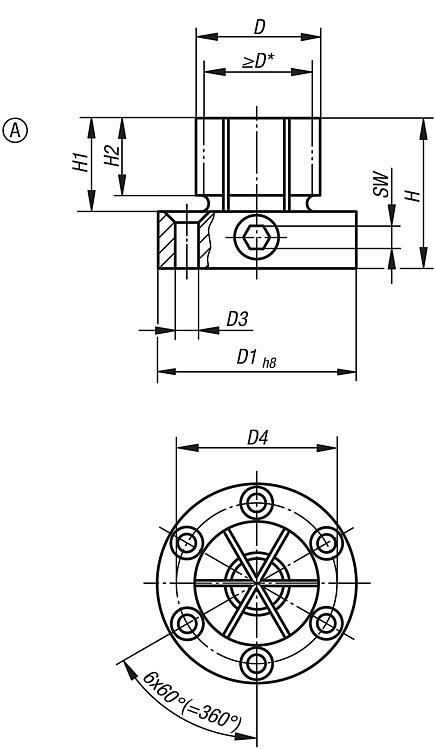

Form A:
İşleme merkezleri, delme ve freze makineleri için

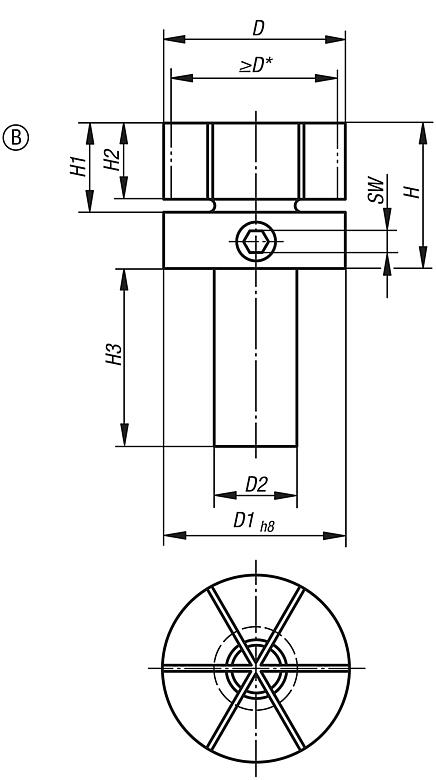

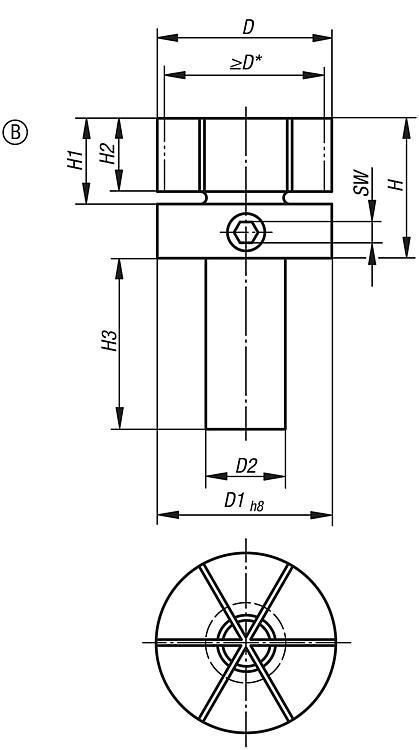

Form B:
Torna makineleri için sıkıştırma muylulu
Özellikler:
RoHS
İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
 Datasheet 03157 Sıkıştırma mandrelleri yan sıkıştırmalı 225 kB

Çizimler (toplu genel bakış)

Sıkıştırma mandrelleri yan sıkıştırmalı

Sıkıştırma mandrelleri, yan sıkıştırmalı Form A, işleme merkezleri, delme ve freze makineleri için

daha fazla bilgi

Çizimler

Sıkıştırma mandrelleri, yan sıkıştırmalı Form A, işleme merkezleri, delme ve freze makineleri için

Ürün seçimi/filtresi

Sipariş numarasıFormDD
min.
D1D3
Havşa başlı cıvata
ISO 10642
D4HH1H2SWSıkma
torku
maks. Nm
Bağlama
kuvveti
maks. kN
CADAks.FiyatSipariş et
03157-118029A28,717,850M439,441,322,417,566620 220,70 €

Sıkıştırma mandrelleri, yan sıkıştırmalı, Form B, torna makineleri için sıkıştırma muylulu

daha fazla bilgi

Çizimler

Sıkıştırma mandrelleri, yan sıkıştırmalı, Form B, torna makineleri için sıkıştırma muylulu

Ürün seçimi/filtresi

Sipariş numarasıFormDD
min.
D1D2HH1H2H3SWSıkma
torku
maks. Nm
Bağlama
kuvveti
maks. kN
CADAks.FiyatSipariş et
03157-218053B53,31853,32544,425,4214566620 323,64 €
