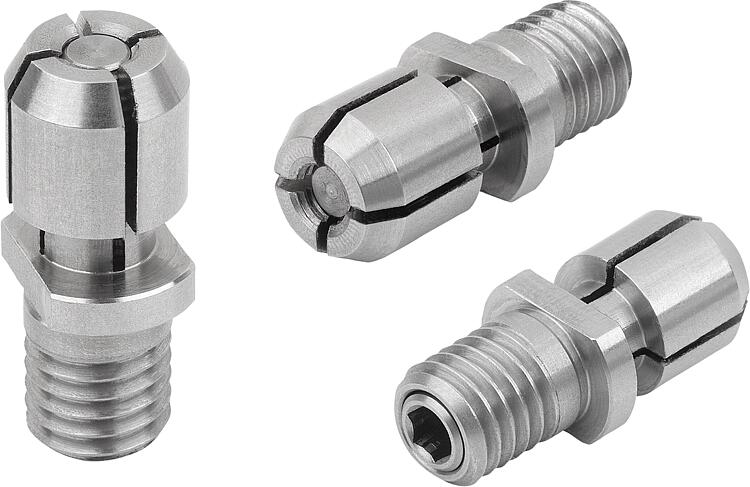

03157-10_BKüçük delikler için sıkıştırma mandrelleri, form B |
geri |
|
Ürün açıklaması/Ürün resimleri |
|
|
AçıklamaMalzeme:Paslanmaz çelik 1.4305. Model:kaplamasız.Bilgi:Sıkıştırma mandreli, iş parçalarını konumlandırmak ve gerdirmek için küçük deliklerde (geçiş delikleri için form A, geçiş veya kör delikler için form B) kullanılır. Gerdirme hareketi bir alyan anahtar aracılığıyla yukarıdan manuel olarak gerçekleştirilir. İstenen çapa taşlanabilirler. İş parçasını tutma deliği, H7 toleransına uygun olmalıdır.
D min. = Taşlama "D" yapılabilen, izin verilen en küçük çap.
- Ø5 ile Ø12,5 mm arasında deliklerde kullanılabilir
- Kompakt yapı, küçük montaj alanı
- Kolay kullanım
- İsteğe göre montaj konumu

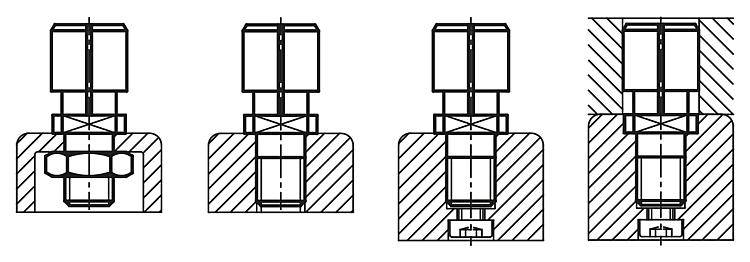

- Çeşitli montaj varyantları mümkündür
- Yüzey preslemesi sayesinde iş parçası yüzeyi korunur
- Çapa özel olarak uyarlanabilir
Form A: Geçiş delikleri için.
Form B: Geçiş delikleri veya kör delikler için.Montaj:Gerekirse çap D, gerdirilecek olan çapa uyarlanabilir. Bu durumda sıkıştırma mandrelini hareketsizken çaptan yakl. 0,2 mm (sıkıştırma yolu) fazla genişletin. Şimdi sıkıştırma mandreli, iş parçasının iç çapına taşlanır.Özellikler: İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|

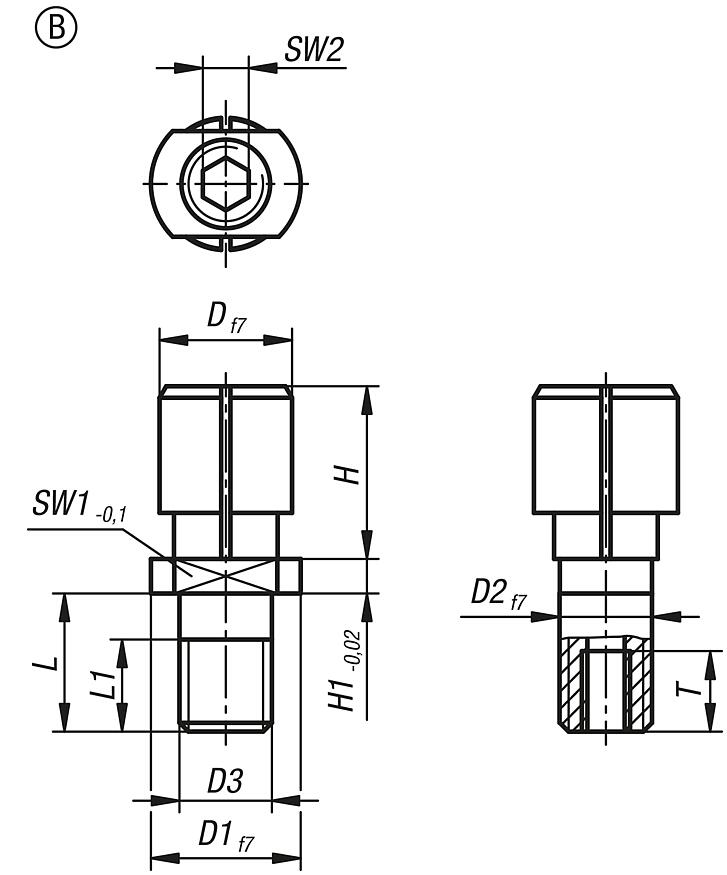

| Sipariş numarası | Form | D
| D
min. | D1 | D2 | D3 | H | H1 | L | L1 | SW1 | SW2 | T | Sıkma
torku
maks. Nm | Bağlama
kuvveti
maks. kN | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 03157-10-204050 | B | 5 | 4 | 10 | 8 | M8 | 6,5 | 2,5 | 9,8 | 6 | 8 | 2 | 2 | 0,9 | 0,15 |  | | 30,02 € | | | 03157-10-205060 | B | 6 | 5 | 12 | 8 | M8 | 8 | 2,5 | 9,8 | 6 | 10 | 2 | 2 | 0,9 | 0,19 | | | 30,02 € | | | 03157-10-206080 | B | 8 | 6 | 12 | 8 | M8 | 10 | 2,5 | 9,8 | 6 | 10 | 2,5 | 2,5 | 2,4 | 0,34 | | | 30,37 € | | | 03157-10-208100 | B | 10 | 8 | 12 | 8 | M8 | 12 | 3 | 11,8 | 8 | 10 | 3 | 3 | 4,4 | 0,62 | | | 31,23 € | | | 03157-10-210120 | B | 12 | 10 | 14 | 10 | M10 | 15 | 3 | 11,8 | 8 | 10 | 4 | 4 | 8,1 | 0,8 | | | 32,46 € | |
