02081Kendinden ayarlanan destekler kendiliğinden geri döner |
geri |
|
|

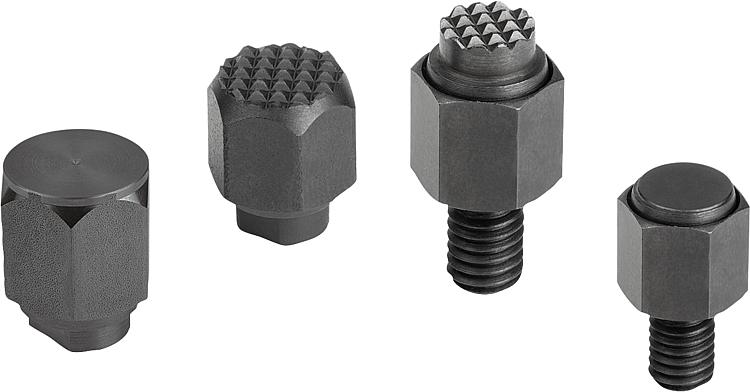

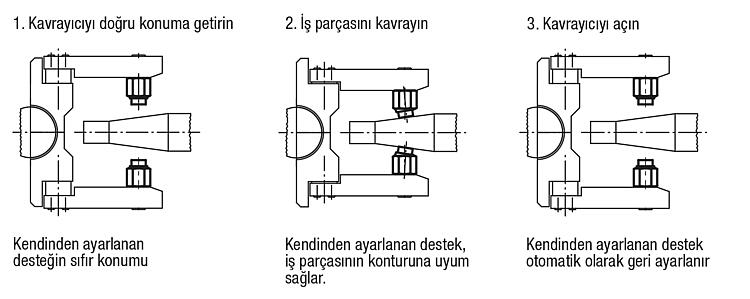

AçıklamaMalzeme:Form C ve F: Küre: çelik, Küre yuvası: ıslah çeliği. Form G ve J: Küre: ıslah çeliği, Küre yuvası: çelik.Model:Form C ve F: Küre: sertleştirilmiş ve perdahlı, küre yuvası: fosfat kaplamalı. Form G ve J: Küre: fosfat kaplamalı, küre yuvası: sertleştirilmiş ve perdahlı.Bilgi:Kendinden ayarlanan destekler, düzenek yapımında dayanak, destek ve baskı parçaları olarak görev görür. Yerleştirme yüzeyi, kuvvet azaldıktan sonra tekrar başlangıç konumuna geçer.
Küre, burulmaya karşı emniyete alınmıştır.Çizim bilgisi:Form C: Dıştan dişli, yassı küre, düz Form F: Dıştan dişli, yassı küre, tırtıllı Form G: yerleştirme yuvalı, yassı küre, düz Form J: yerleştirme yuvalı, yassı küre, tırtıllı İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|

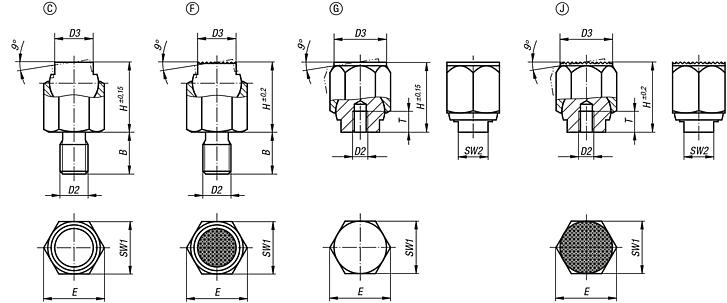

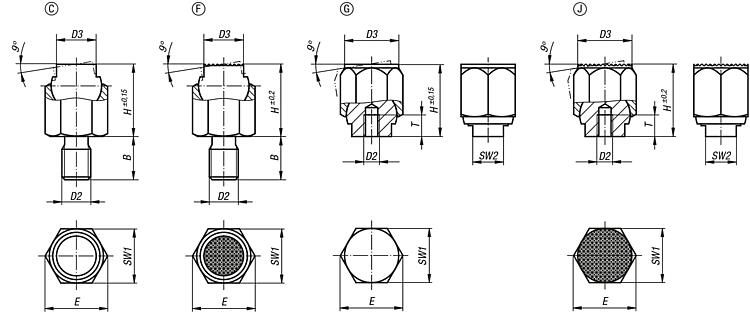

Çizimler (toplu genel bakış) |

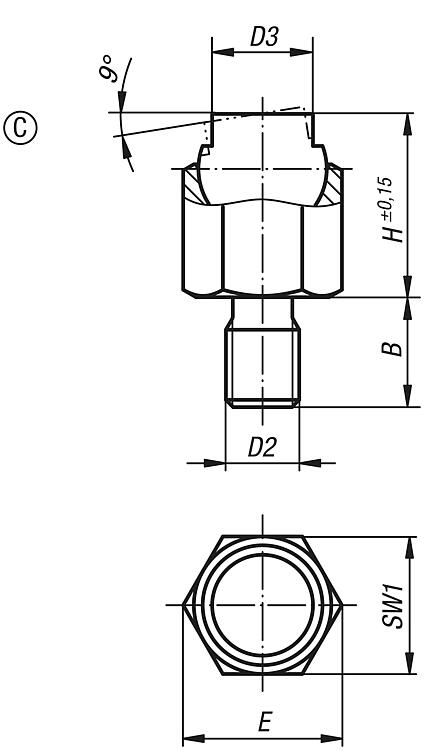

Kendinden ayarlanan destekler, kendiliğinden geri döner, Form C, dıştan dişli, yassı küre, düz |
daha fazla bilgi |
Sipariş numarası | Form | B | D2 | D3 | H | E | SW1 | Bilya ø | Yük kapasitesi maks. kN (sadece statik yükte) | CAD | Aks. | Fiyat | Sipariş et |
---|
02081-106 | C | 9 | M6 | 7 | 13 | 11,5 | 10 | 9 | 8 | | | 33,20 € | | 02081-108 | C | 12 | M8 | 9,5 | 18 | 15 | 13 | 12 | 16 | | | 33,20 € | | 02081-110 | C | 15 | M10 | 14 | 25 | 21,9 | 19 | 17 | 32 | | | 46,12 € | | 02081-112 | C | 18 | M12 | 20 | 36 | 31,2 | 27 | 25 | 64 | | | 46,12 € | | 02081-116 | C | 24 | M16 | 22 | 40 | 34,6 | 30 | 28 | 90 | | | 46,12 € | |
|

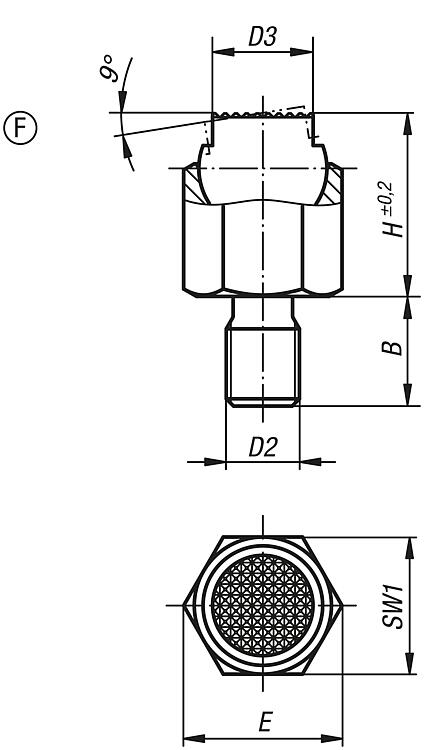

Kendinden ayarlanan destekler, kendiliğinden geri döner, Form F, dıştan dişli, yassı küre, tırtıllı |
daha fazla bilgi |
Sipariş numarası | Form | B | D2 | D3 | H | E | SW1 | Bilya ø | Yük kapasitesi maks. kN (sadece statik yükte) | CAD | Aks. | Fiyat | Sipariş et |
---|
02081-306 | F | 9 | M6 | 7 | 13 | 11,5 | 10 | 9 | 8 | | | 41,91 € | | 02081-308 | F | 12 | M8 | 9,5 | 18 | 15 | 13 | 12 | 16 | | | 58,43 € | | 02081-310 | F | 15 | M10 | 14 | 25 | 21,9 | 19 | 17 | 32 | | | 58,43 € | | 02081-312 | F | 18 | M12 | 20 | 36 | 31,2 | 27 | 25 | 64 | | | 58,43 € | | 02081-316 | F | 24 | M16 | 22 | 40 | 34,6 | 30 | 28 | 90 | | | 71,46 € | |
|

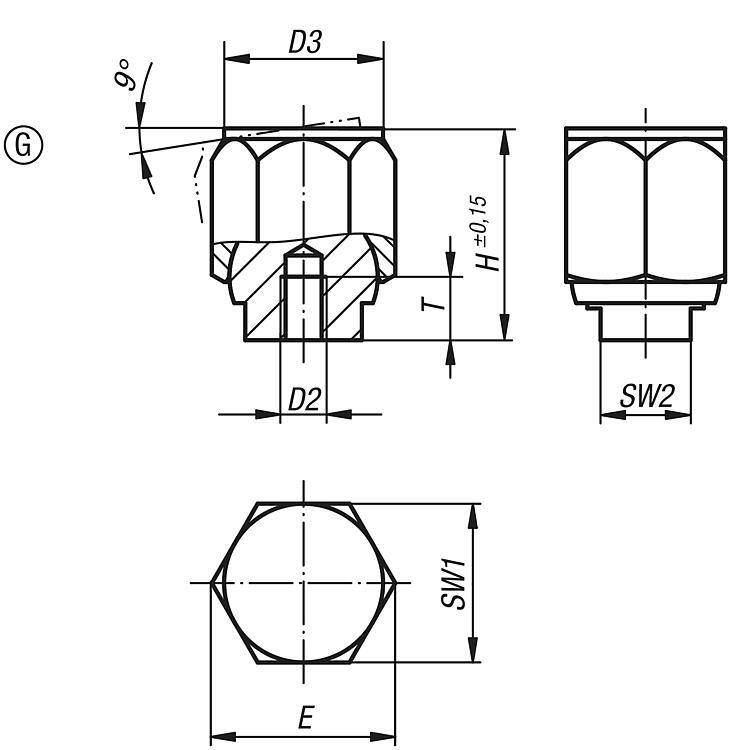

Kendinden ayarlanan destekler, kendiliğinden geri döner, Form G, yerleştirme yuvalı, yassı küre, düz |
daha fazla bilgi |
Sipariş numarası | Form | D2 | D3 | H | E | T | SW1 | SW2 | Bilya ø | Yük kapasitesi maks. kN (sadece statik yükte) | CAD | Aks. | Fiyat | Sipariş et |
---|
02081-403 | G | M3 | 9 | 13 | 11,5 | 5 | 10 | 6 | 9 | 8 | | | 31,13 € | | 02081-404 | G | M4 | 12 | 18 | 15 | 6 | 13 | 8 | 12 | 16 | | | 42,34 € | | 02081-405 | G | M5 | 18 | 25 | 21,9 | 8 | 19 | 10 | 17 | 32 | | | 54,08 € | | 02081-406 | G | M6 | 26 | 36 | 31,2 | 10 | 27 | 16 | 25 | 64 | | | 55,10 € | | 02081-408 | G | M8 | 30 | 40 | 34,6 | 12 | 30 | 17 | 28 | 90 | | | 57,85 € | |
|

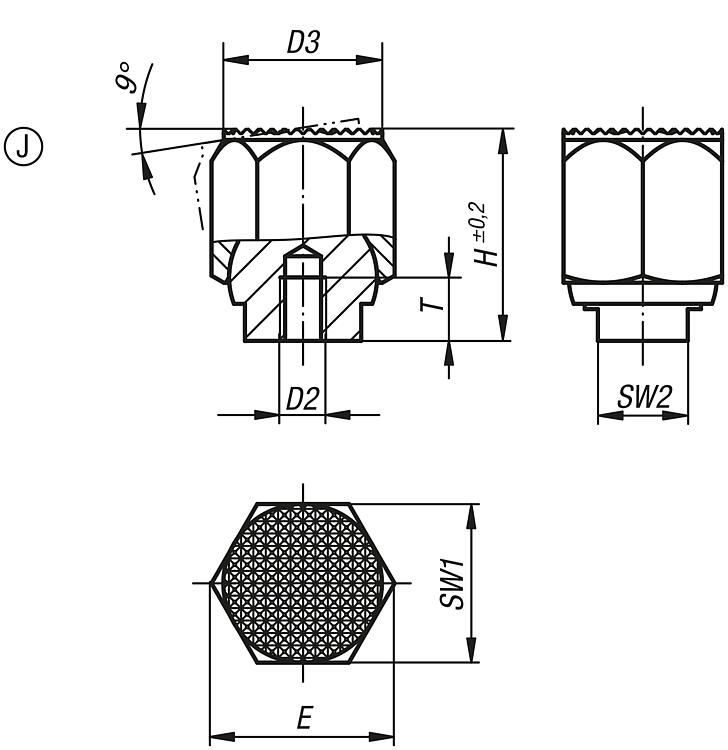

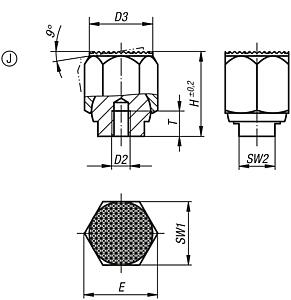

Kendinden ayarlanan destekler, kendiliğinden geri döner, Form J, yerleştirme yuvalı, yassı küre, tırtıllı |
daha fazla bilgi |
Sipariş numarası | Form | D2 | D3 | H | E | T | SW1 | SW2 | Bilya ø | Yük kapasitesi maks. kN (sadece statik yükte) | CAD | Aks. | Fiyat | Sipariş et |
---|
02081-603 | J | M3 | 9 | 13 | 11,5 | 5 | 10 | 6 | 9 | 8 | | | 40,28 € | | 02081-604 | J | M4 | 12 | 18 | 15 | 6 | 13 | 8 | 12 | 16 | | | 54,08 € | | 02081-605 | J | M5 | 18 | 25 | 21,9 | 8 | 19 | 10 | 17 | 32 | | | 68,43 € | | 02081-606 | J | M6 | 26 | 36 | 31,2 | 10 | 27 | 16 | 25 | 64 | | | 70,32 € | | 02081-608 | J | M8 | 30 | 40 | 34,6 | 12 | 30 | 17 | 28 | 90 | | | 71,02 € | |
|
